普通形手押横行ホイスト/WPE-150Pシリーズ

普通形手押横行ホイスト／品番　WPE-150Pシリーズ

【詳細表示】

商品番号

WPE-150Pシリーズ

価　格

写真は懸垂形です。

●吊り下げた荷物を手で押して横行させます。
（小荷重で横行距離の短いものに使用されます。）
●省力化を手軽に実現する使いやすさに徹底したホイストです。
●容量：150、250、490kg
●低揚程タイプ

普通形手押横行ホイスト
品番　WPE-150Pシリーズ
価格は下記を参照下さい

■特長
●豊富なバリエーション
手押横行タイプ以外に、懸垂タイプ（低揚程/高揚程）、I型鋼電動横行タイプ（低揚程/高揚程）などもございます。
●巻速の高速化により作業能率アップ
巻速のスピードアップをはかりましたので、作業能率もぐんとアップします。
三相250kg：従来0.12m/s（7.2m/min） → 0.167m/s（10m/min）
●安全性・信頼性向上
メーカー独自の構造設計によりワイヤーロープの段落ちを解消しました。さらに、長寿命タイプン電磁接触器採用により、安全性、信頼性とも大幅に向上しました。
●取付容易
軽量化（例：三相490kg：従来60kg → 49kg）と共にフックあがり寸法を小さくしましたので、取付が容易になりました。
●斬新なデザイン
プラスチックカバーの採用と斬新なデザインで、インテリジェント化をはかりました。

■共通仕様

操作方法	押ボタン操作巻上、横行1段押込み
定格	巻上30分　横行15分　JIS　C9620
給電方式	ケーブル給電
周囲環境	温度：-10～+40℃（凍結なきこと）湿度：90％RH以下（結露なきこと）
保護構造	簡易屋外形屋外で使用の際は、防雨カバーの取付や退避場所をご準備ください。
塗装色	本体部：（プラスチックカバー）マンセル10Y3/1 フックブロック：マンセル2.5Y8/12 押ボタン：マンセル7.5YR7/13相当

■仕様
●単相100V

品番				WPE-150SP50	WPE-150SP60	WPE-250SP50	WPE-250SP60
容量（kg）				150		250
揚程				6m
電源				単相100V
ワイヤロープ		構成		6×W （19） B種 JIS G 3525 2段巻 2本吊
		直径（mm）		φ4		φ5
巻上	速度m/s （m/min）		50Hz	0.167（10）		0.138	（8.3）
			60Hz	0.2（12）		0.167	（10）
	モータ	出力（kw）	50Hz	0.25
			60Hz	0.3
		定格電流（A）	50Hz	2.7
			60Hz	2.4
		極数		4
価格				廃番	廃番	廃番	廃番

●三相200V

品番				WPE-150P	WPE-250P	WPE-490P
容量（kg）				150	250	490
揚程				6m
電源				3相200V （220V）	3相200V （220V）
ワイヤロープ		構成		6×W （19） B種 JIS G 3525 2段巻 2本吊
		直径（mm）		φ4	φ4	φ5
巻上	速度m/s （m/min）		50Hz	0.167（10）	0.138（8.3）	0.1（6）
			60Hz	0.2（12）	0.167（10）	0.12（7.2）
	モータ	出力（kw）	50Hz	0.25	0.35	0.5
			60Hz	0.3	0.42	0.6
		定格電流（A）	50Hz	2.7	3.0	4.5
			60Hz	2.4	2.8	4.1
		極数		4
横行	速度m/s （m/min）		50Hz	0.35（21）
			60Hz	0.417（25）
	モータ	出力（kw）	50Hz	0.12
			60Hz	0.15
		定格電流（A）	50Hz	1.2
			60Hz	1.0
		極数		4
価格				￥144,000-	￥151,200-	￥168,000-

※φ5のワイヤーロープには切断荷重がB種より大きいものを使用しています。
※横行モーターにはブレーキが付きません。

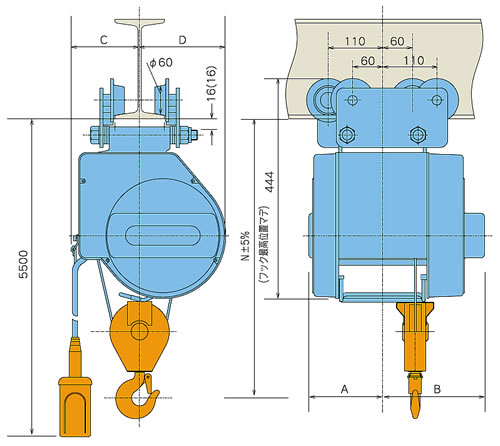

■寸法図

品番	A	B	C	D	N	概略質量（kg）	フックブロック質量（kg）
WPE-150P	149	205	139	174	564	30	4.5
WPE-250P	149	205	139	174		30
WPE-490P	152	207	160	153		38

運賃、および消費税は、記載価格には、含まれていません。
