業務用機器＆資材 シロ産業 HOME > ホイスト > 懸垂形ホイスト

関連商品一覧

懸垂形ホイスト／品番 　WPE-150シリーズ 【詳細表示】
商品番号 WPE-150シリーズ 価　格
●天井に固定し、荷物の上・下のみを行います
●省力化を手軽に実現する使いやすさに徹底したホイストです。
●容量：150、250、490kg
●揚程：6m、12m		 懸垂形ホイスト
品番　WPE-150シリーズ
価格は下記を参照下さい
■特長
●低揚程（6m）に加え、高揚程（12m）シリーズを拡充させました。手押横行タイプ、I型鋼電動横行タイプ（低揚程/高揚程）などもございます。
●巻速の高速化により作業能率アップ
巻速のスピードアップをはかりましたので、作業能率もぐんとアップします。
三相250kg：従来0.12m/s（7.2m/min） → 0.167m/s（10m/min）
●安全性・信頼性向上
メーカー独自の構造設計によりワイヤーロープの段落ちを解消しました。さらに、長寿命タイプン電磁接触器採用により、安全性、信頼性とも大幅に向上しました。
●取付容易
軽量化（例：三相490kg：従来60kg → 49kg）と共にフックあがり寸法を小さくしましたので、取付が容易になりました。
●斬新なデザイン
プラスチックカバーの採用と斬新なデザインで、インテリジェント化をはかりました。



■共通仕様
操作方法 押ボタン操作：2点（上・下）
定格 巻上30分　JIS　C9620
給電方式 ケーブル給電
周囲環境 温度：-10～+40℃（凍結なきこと）
湿度：90％RH以下（結露なきこと）
保護構造 簡易屋外形
屋外で使用の際は、防雨カバーの取付や退避場所をご準備ください。
塗装色 本体部：（プラスチックカバー）マンセル10Y3/1
フックブロック：マンセル2.5Y8/12
押ボタン：マンセル7.5YR7/13相当

■仕様
●単相100V
品番 WPE-150S50 WPE-150S60 WPE-250S50 WPE-250S60
容量（kg） 150 250
揚程 6m
電源 単相100V
ワイヤロープ 構成 6×W （19） B種 JIS G 3525 2段巻 2本吊
直径（mm） φ4 φ5
巻上 速度m/s
（m/min）		 50Hz 0.167（10） 0.138 （8.3）
60Hz 0.2（12） 0.167 （10）
モータ 出力
（kw）		 50Hz 0.25
60Hz 0.3
定格電流
（A）		 50Hz 2.7
60Hz 2.4
極数 4


●三相200V
品番 WPE-150 WPE-250 WPE-490
容量（kg） 150 250 490
揚程 6m
電源 3相200V
（220V）
ワイヤロープ 構成 6×W （19） B種 JIS G 3525 2段巻 2本吊
直径（mm） φ4 φ5
巻上 速度m/s
（m/min）		 50Hz 0.167（10） 0.138（8.3） 0.1（6）
60Hz 0.2（12） 0.167（10） 0.12（7.2）
モータ 出力（kw） 50Hz 0.25 0.35 0.5
60Hz 0.3 0.42 0.6
定格電流
（A）		 50Hz 2.7 3.0 4.5
60Hz 2.4 2.8 4.1
極数 4
横行 速度m/s
（m/min）		 50Hz 0.35（21）
60Hz 0.417（25）
モータ 出力（kw） 50Hz 0.12
60Hz 0.15
定格電流
（A）		 50Hz 1.2
60Hz 1.0
極数 4
※φ5のワイヤーロープには切断荷重がB種より大きいものを使用しています。


●三相200V
品番 WPE-150H WPE-250H WPE-490H
容量（kg） 150 250 490
揚程 12m
電源 3相200V
（220V）
ワイヤロープ 構成 6×W （19） B種 JIS G 3525 2段巻 2本吊
直径（mm） φ4 φ5
巻上 速度m/s
（m/min）		 50Hz 0.167（10） 0.138（8.3） 0.1（6）
60Hz 0.2（12） 0.167（10） 0.12（7.2）
モータ 出力（kw） 50Hz 0.25 0.35 0.5
60Hz 0.3 0.42 0.6
定格電流
（A）		 50Hz 2.7 3.0 4.5
60Hz 2.4 2.8 4.1
極数 4
横行 速度m/s
（m/min）		 50Hz 0.35（21）
60Hz 0.417（25）
モータ 出力（kw） 50Hz 0.12
60Hz 0.15
定格電流
（A）		 50Hz 1.2
60Hz 1.0
極数 4

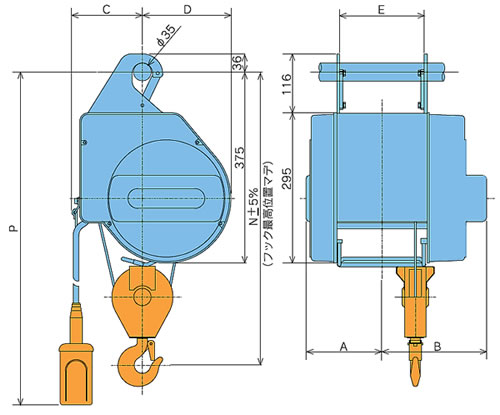

■寸法図


品番 タイプ A B C D E N 概略質量 フックブロック
質量
WPE-150 低揚程 149mm 205mm 139mm 174mm 166mm 572mm 26kg 4.5kg
WPE-250
WPE-490 152mm 207mm 160mm 153mm 585mm 33kg
WPE-150H 高揚程 204mm 260mm 139mm 174mm 276mm 572mm 30kg
WPE-250H
WPE-490H 207mm 160mm 153mm 585mm 38kg

運賃、および消費税は、記載価格には、含まれていません。
