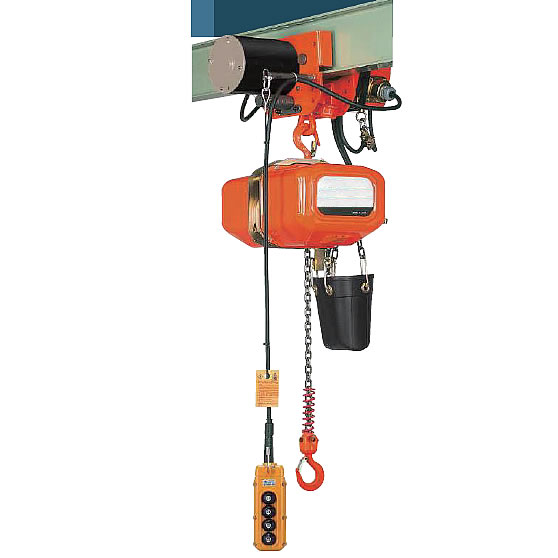

電気トロリ結合式電気チェーンブロック(定速)M73ZAM-K4930-3m

電気トロリ結合式電気チェーンブロック(定速)品番　M73ZAM-K4930-3m

【詳細表示】

商品番号

M73ZAM-K4930-3m

価　格

電気トロリ結合式(定速)電気チェーンブロック3m
品番　M73ZAM-K4930-3m
価格は下記をご覧下さい

■特長
●新方式の過負荷防止機構付き
新方式の過負荷防止装置はモーター側に装着。万一オーバーロード時にはスムーズに作動して機械内部が温度変化を受けるような状況でも、吊りにをしっかりとサポートできます。

●電気トロリ式
押しボタン操作で上下と横行の操作が行えます。

●高速から微速まで
巻上速度が定速のM73ZAMタイプと、と2速式のM73ZBMタイプをご用意。
M73ZBMタイプは高速（標準速）のスピードに対して、低速側を1/4スピードにしたタイプと、さらに微速にした1/6スピードをラインナップ。

●煩わしいインチングを作業しなくても金型合わせができます
通常の巻上速度（約50mm/s～150mm/s）では、位置合わせなどで頻繁に必要となるインチング操作。やや熟練を要するインチング操作も、2速式の低速を使用すれば簡単に位置合わせが行えます。
低速スピードは秒速で1/4タイプが約27mm/s、1/6タイプが約17mm/s（1tタイプ50Hzの場合）の微速機能を持ち、難しい操作もゆっくりと難なく行えます。

●電力を有効に引き出すモータ
専用設計の省エネルギー型モータを採用し、DCブレーキとのコンビネーションで特に巻下げにおける総合消費電流を低減。連続運転でも高性能を発揮するモータです。（単相：B種絶縁）

●信頼性の高い直流電流式ブレーキ
インチングの追随性がよく経済的なDCブレーキを採用。
強い制動力が得られ、耐久性にもすぐれた信頼のブレーキです。

●破断応力900MPaの強カロードチェーン
表面硬化チェーン等級T(G-80、SOOMPa以上）というJISで一番高い引っ張り強さとねばり強さが身上の象印のチェーンは、DIN5684の認定をも受けた信頼性の高い製品です。

●軽量・コンバクトで強い本体ケース
鋼板フレーム構造を採用した全閉設計で、本体の強度を確保しながら軽量・小型化を実現。またコード類の結線コネクターはワンタッチのロック式で、気密性にもすぐれています。

●作業性と安全性を両立させるフック
玉掛け作業を容易にするため、上下フックとも外れ止め金具付きでふところを大
きく設計。下フックはベアリングでなめらかに回転します。また万ーオーバーロードの場合でも、突然折れずに徐々に変形していくため、交換の目安になります。

●丈夫なチェーンバケット
堅くて丈夫な強化プラスチック製のチェーンバケットは、通常の使用状況では破れる心配がなく、耐久性にすぐれています。

●過巻防止機構を標準装備
巻上げ巻下げ過ぎの状態になった場合には、過巻防止機構が安定した働きをします。
また、緊急時にワンタッチで電源を遮断する非常停止ボタンも設定できます。（オプション）

■押ボタン

■寸法図

490kg～1t	2t

2.8t

※)寸法表の( )内E寸法はMB型をしまします。

定格荷重	490kg/0.5	0.9t/1t	2t	2.8t
A	161	170	133	148
B	124	128	165	208
C	224	239	239	239
D※	456.5	489	550	582
E※	251(278)	251(278)	267(294)	324(400)
F※	231	231	247	252
G	120	120	148	160
H	695 (600)	730 (625)	910 (750)	1020 (860)
I	246	246	324	316
J※	114	114	137	181
K	43	50	65	60
L	26.5	31	38	43
M	84	103	135.5	165
N	19	25	35	49
O	14	19	26	32
φP(車輪径)	68	68	83.5	98

注1)電源は三相200V（50/60Hz）、220V(60Hz)です。
注2)巻上げモータはE種絶縁、短時間は定格FA型＝30分：15分、FB6型＝30分：5分です。
注3)電気トロリの短時間定格は、標準型・低速型30分、二速型15分です。
注4)特殊異電圧もご相談に応じます。
注5)標準品のクレーンに対応する6点押しボタン式が必要な時は、商品コードまたは形式記号の間に"C"を入れて下さい。サドル用配電ボックスはオプションです。
注6)横行スピードで低速型又は、二速型を指定される場合は型式番号の中間に低速型"S"2速型"B"を付けて下さい。指定のない場合は標準スピードになります。
注7)適用横行レール幅以外にもご相談に応じます。
注8)揚程および押ボタンコード、サドル電源線は、標準仕様以外の長さにもご相談に応じます。
注9)※印の寸法は適用横行レールが最小の場合を示します。
注10)標準品のご注文は型式記号または商品コード記号どちらかでご指定下さい。ただし、揚程・押ボタンコード長さ・特殊異電圧・塗装・モータの絶縁などが異なる場合は、型式記号とそれぞれの注意書きにてご指定下さい。

■共通仕様

品番		M73ZAM M73ZA3M	M73ZB4M M73ZB43M	M73ZB6M M73ZB63M
巻上速度		定速式	二速式（低速1/4タイプ）	二速式（低速1/6タイプ）
電気チェーンブロックの等級		M4
巻上モーター出力（kW）	高速	490kg・05t：0.9 0.9t～2.8t：1.6	490kg・05t：0.9 0.9t～2.8t：1.6	490kg・05t：0.9 0.9t～2.8t：1.6
	低速	-	490kg・05t：0.25 0.9t～2.8t：0.4	490kg・05t：0.15 0.9t～2.8t：0.3
横行モーター出力（kW）		0.4(0.1：0.4) （2.8tは0.75(0.19：0.75)）
横行速度（50Hz/60Hz）	定速式（標準）	20/24 m/分 0.333/0.4 m/s
	定速式^※1 （低速型）	10/12　m/分 0.167/0.2 m/s
	二速式^※1 （二速型）	10/12 m/分 0.167/0.2 m/s
適用横行レール幅		75/100/125/150 （2t、2.8tは100/125/150）
電源		三相200V

※1：注文時オプション

■仕様
●巻上速度：定速型

品番	定格荷重	標準揚程	巻上速度 (m/分)				巻上速度 (m/s)				適用最小回転半径 (mm)	自重 (kg)
			50Hz		60Hz		50Hz		60Hz
			高速	低速	高速	低速	高速	低速	高速	低速
M73ZAM-K4930-3m	490kg	3m	7.0	-	8.4	-	0.117	-	0.14	-	1100	74
M73ZAM-K4930-6m		6m										80
M73ZA3M-K4930-3m		3m										74
M73ZA3M-K4930-6m		6m										80
M73ZAM-00530-3m	0.5t	3m				-				-	1100	74
M73ZAM-00530-6m		6m										80
M73ZA3M-00530-3m		3m										74
M73ZA3M-00530-6m		6m										80
M73ZAM-00930-3m	0.9t	3m	6.3	-	7.5	-	0.105	-	0.125	-	1100	89
M73ZAM-00930-6m		6m										92
M73ZA3M-00930-3m		3m										89
M73ZA3M-00930-6m		6m										92
M73ZAM-01030-3m	1t	3m		-		-		-		-	1100	89
M73ZAM-01030-6m		6m										92
M73ZA3M-01030-3m		3m										89
M73ZA3M-01030-6m		6m										92
M73ZAM-02030-3m	2t	3m	3.1	-	3.8	-	0.052	-	0.063	-	1500	116
M73ZAM-02030-6m		6m										124
M73ZA3M-02030-3m		3m										116
M73ZA3M-02030-6m		6m										124
M73ZAM-02840-4m	2.8t	4m	2.1	-	2.5	-	0.035	-	0.042	-	1500	151
M73ZAM-02840-6m		6m										160
M73ZA3M-02840-4m		4m										151
M73ZA3M-02840-6m		6m										160

●巻上速度：二速型（低速1/4タイプ）

品番	定格荷重	標準揚程	巻上速度 (m/分)				巻上速度 (m/s)				適用最小回転半径 (mm)	自重 (kg)
			50Hz		60Hz		50Hz		60Hz
			高速	低速	高速	低速	高速	低速	高速	低速
M73ZB4M-K4930-3m	490kg	3m	7.0	1.8	8.4	2.1	0.117	0.03	0.14	0.035	1100	74
M73ZB4M-K4930-6m		6m										80
M73ZB43M-K4930-3m		3m										74
M73ZB43M-K4930-6m		6m										80
M73ZB4M-00530-3m	0.5t	3m									1100	74
M73ZB4M-00530-6m		6m										80
M73ZB43M-00530-3m		3m										74
M73ZB43M-00530-6m		6m										80
M73ZB4M-00930-3m	0.9t	3m	6.3	1.6	7.5	1.9	0.105	0.027	0.125	0.032	1100	89
M73ZB4M-00930-6m		6m										92
M73ZB43M-00930-3m		3m										89
M73ZB43M-00930-6m		6m										92
M73ZB4M-01030-3m	1t	3m									1100	89
M73ZB4M-01030-6m		6m										92
M73ZB43M-01030-3m		3m										89
M73ZB43M-01030-6m		6m										92
M73ZB4M-02030-3m	2t	3m	3.1	0.8	3.8	0.9	0.052	0.013	0.063	0.015	1500	116
M73ZB4M-02030-6m		6m										124
M73ZB43M-02030-3m		3m										116
M73ZB43M-02030-6m		6m										124
M73ZB4M-02840-4m	2.8t	4m	2.1	0.5	2.5	0.6	0.035	0.008	0.042	0.01	1500	151
M73ZB4M-02840-6m		6m										160
M73ZB43M-02840-4m		4m										151
M73ZB43M-02840-6m		6m										160

●巻上速度：二速型（低速1/6タイプ）

品番	定格荷重	標準揚程	巻上速度 (m/分)				巻上速度 (m/s)				適用最小回転半径 (mm)	自重 (kg)
			50Hz		60Hz		50Hz		60Hz
			高速	低速	高速	低速	高速	低速	高速	低速
M73ZB6M-K4930-3m	490kg	3m	7.0	1.2	8.4	1.4	0.117	0.02	0.14	0.023	1100	74
M73ZB6M-K4930-6m		6m										80
M73ZB63M-K4930-3m		3m										74
M73ZB63M-K4930-6m		6m										80
M73ZB6M-00530-3m	0.5t	3m									1100	74
M73ZB6M-00530-6m		6m										80
M73ZB63M-00530-3m		3m										74
M73ZB63M-00530-6m		6m										80
M73ZB6M-00930-3m	0.9t	3m	6.3	1.0	7.5	1.3	0.105	0.017	0.125	0.022	1100	89
M73ZB6M-00930-6m		6m										92
M73ZB63M-00930-3m		3m										89
M73ZB63M-00930-6m		6m										92
M73ZB6M-01030-3m	1t	3m		-							1100	89
M73ZB6M-01030-6m		6m										92
M73ZB63M-01030-3m		3m										89
M73ZB63M-01030-6m		6m										92
M73ZB6M-02030-3m	2t	3m	3.1	0.5	3.8	0.6	0.052	0.008	0.063	0.01	1500	116
M73ZB6M-02030-6m		6m										124
M73ZB63M-02030-3m		3m										116
M73ZB63M-02030-6m		6m										124
M73ZB6M-02840-4m	2.8t	4m	2.1	0.3	2.5	0.4	0.035	0.005	0.042	0.007	1500	151
M73ZB6M-02840-6m		6m										160
M73ZB63M-02840-4m		4m										151
M73ZB63M-02840-6m		6m										160

運賃、および消費税は、記載価格には、含まれていません。
