携帯折りたたみ式アルミ門型クレーン(500kg)/ 品番 M3248ALS20-500KG 【詳細表示】
商品番号 M3248ALS20-500KG 価 格
携帯折りたたみ式アルミ門型クレーン(500kg)M3248ALS20-500KG 携帯折りたたみ式アルミ門型クレーン(500kg)
品番 M3248ALS20-500KG
廃番

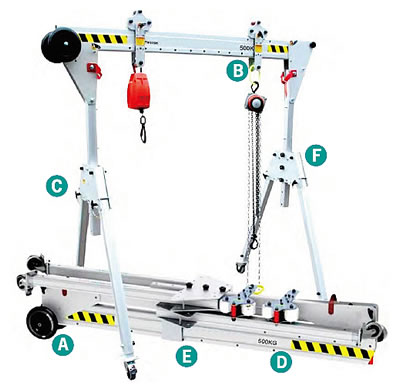

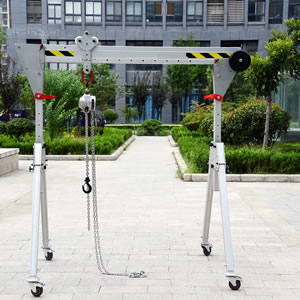

ポータブルで簡単に組立可能な携帯折りたたみ式アルミ門型クレーンです。

・ポータブル簡単組立アルミ門型クレーン

・便利で迅速な組立が可能です。
・モジュール設計
・重量物を500kgまで持ち上げることができます









■ポイント

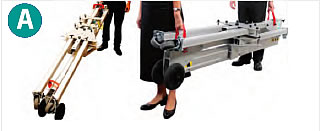

移動と運搬に必要なのは1~2人だけです。
自重わずか33kg
コンパクトな折りたたみ式アルミ合金構造

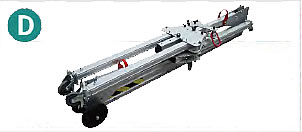

折りたたむとコンパクトになり持ち運びも簡単

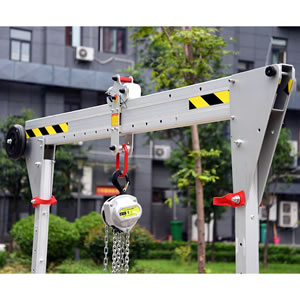

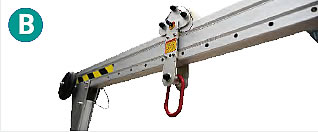

トロリーが付属しています。
ホイールは高強度ナイロン製

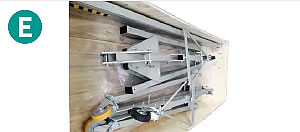

梱包は木箱となっています。

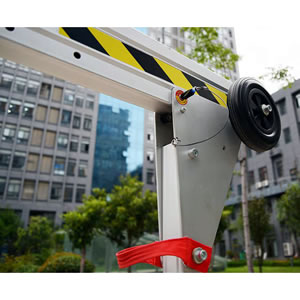

クイックリリースラッチ
クイックラッチを変更するだけで、組立が可能です。
他のツール
6本のピンで抜き差しするのに1分しかかかりません


商品を持ち上げる能力: 重量物を500kgまで持ち上げることができます。

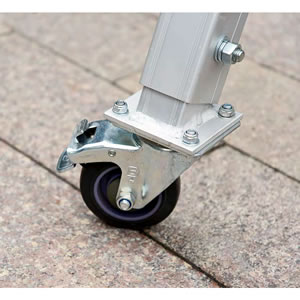

簡単な位置決めのために、ブレーキ付きの自在キャスターを採用
商品を持ち上げるときはキャスターブレーキを踏んで、トロリーを固定してください

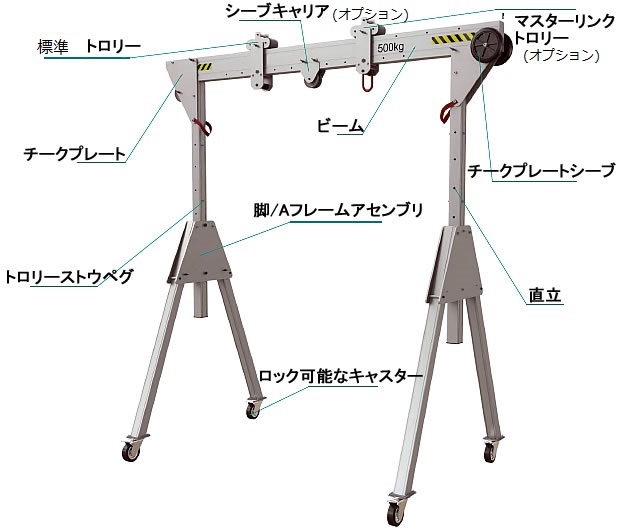

■部品主要部品

上記図のトロリーは、標準トロリー1個のみ付属します。
■組立図

トロリーからピンを取り外します。
付属トロリーの場合、2本のロックピンの取り外しが必要です。
下側プレートを回転させて開きます。
トロリーとリフト ロックピンを外します。
最初の脚部を回転させて垂直位置まで移動。 この垂直位置にある間ロックピンを取り外します。
片方の脚を開き、再度ロックピンを挿入します。
もう片方の脚も同じ方法で組み立てます。
垂直の脚部を回転させて
地面に水平に安定着地させます。
手順3~6を繰り返します。
脚部の組立。

ロックピンを外し、脚部を立ち上げるように90度まで持ち上げます。
脚部がレール部分ビームに接触し、ピン穴がそろいます。

脚部とレール部分の間に手を挟まないように注意してください

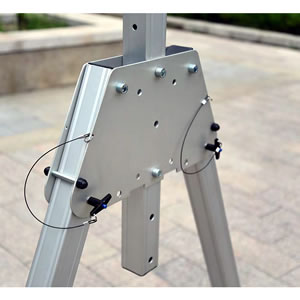

ビームプレートと脚部プレート
をロックピンで固定します。

ロックピンを穴に差し込み接続します。ロックピンは完全にビームプレートと脚部プレートの穴に合わせて接続します。
反対の脚部を手順8と9を繰り返し組立ます。
組立時は、キャスターのブレーキがかかっているていることを確認してください。
荷物を持ち上げる前にも、キャスターブレーキがかかっていることを確認してください。

トロリーのロックピンを外します。
トロリーを開き、ビームに取付します。
プレートを90°回転させロックピンを取り付けます。

プレートが落下しないように注意してください。

トロリープレートを閉じます
ロックピンを挿入します。
ピンが正しく取付されていることを確認します

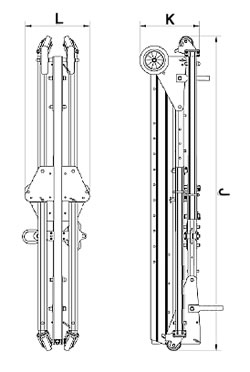

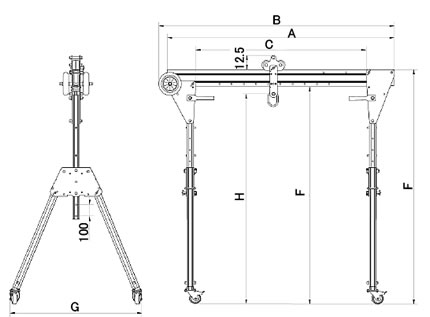

■寸法図



■寸法(mm)
品番 容量 A B C E F G H J K L 載貨
重量
M3248ALS20-500KG 500 2000 2076 1100-1500 1914-
2114
2064-
2264
1158 1850-
2050
2190 415 440 33kg
M3248ALS23-500KG 500 2300 2376 1200-1800 2376 34kg
M3248ALS40-500KG 500 4000 4076 2700-3500 4076 40kg
M3248ALM20-400KG 400 2000 2076 1100-1500 1818-
2218
1968-
2368
1215 1755-
2155
2076 34kg
M3248ALM23-400KG 2300 2376 1200-1800 2376 34kg
M3248ALM40-400KG 4000 4076 2700-3500 4076 40kg
M3248ALT20-250KG 250 2000 2076 1100-1500 2092-
2992
2242-
3142
1586 2028-
2928
2631 38kg
M3248ALT23-250KG 2300 2376 1200-1800 2631 39kg
M3248ALT40-250KG 4000 4076 2700-3500 4076 44kg


運賃、および消費税は、記載価格には、含まれていません。
