一般粉じん用汎用集塵機(自動パルスジェット方式)/品番 M917XN-2BS |
【詳細表示】 |
商品番号 |
M917XN-2BS |
価 格 |
|
低圧損・高い捕集性能・着脱操作も簡単な新開発のカートリッジフィルタを採用。
使いやすい新型デジタルモニタを搭載しました。 |
一般粉じん用汎用集塵機(自動パルスジェット方式)
品番 M917XN-2BS
価格は下記をご覧ください |
■デジタルモニタの機能
●風量とエレメント差圧の表示
●エレメントの差圧異常の設定と表示
●パルス払い落としの条件設定と自動パルス運転
・エレメント差圧の設定
・オフラインパルス条件の設定
・パルス払い落とし一巡時間の設定
●ダスト排出時間の設定と残り時間のお知らせ表示
●積算稼働時間の表示
●外部信号による運転・停止
●ファン逆回転、配管異常などのトラブル表示

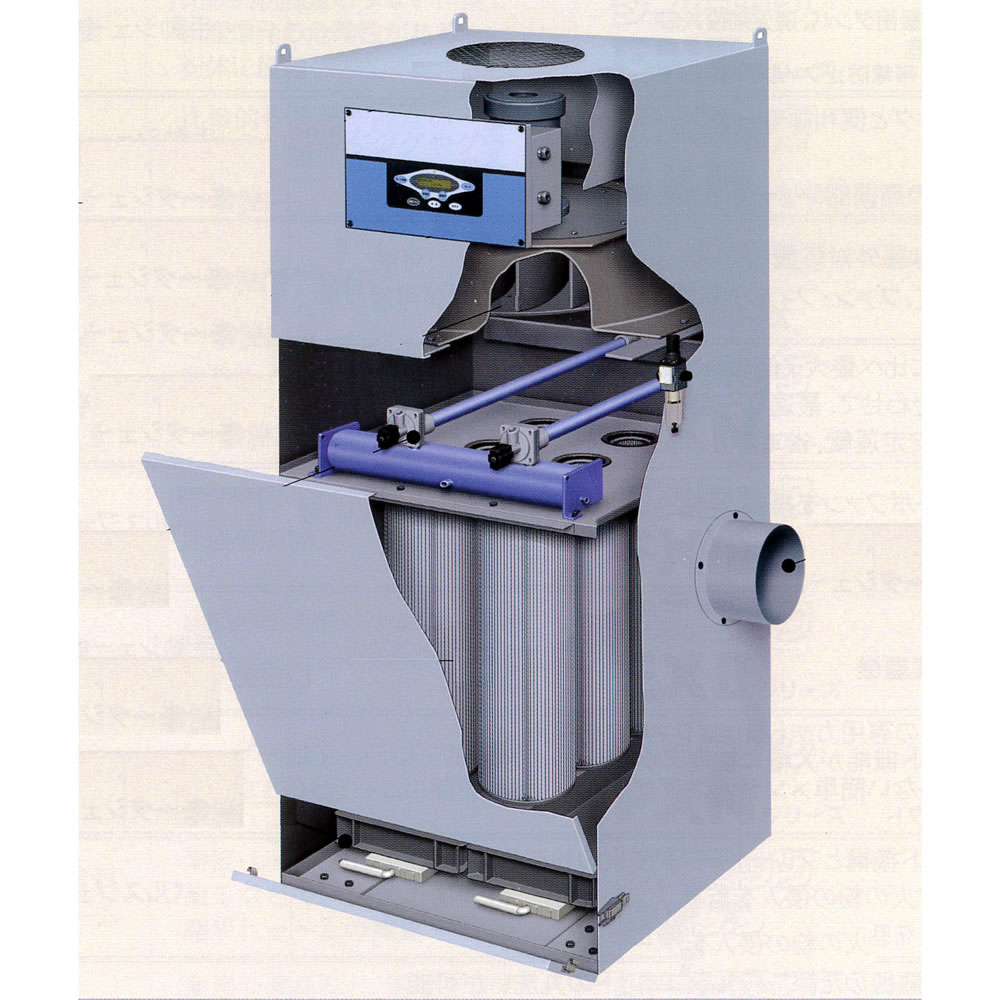

■構造
■標準外形図
■仕様
品番 |
M917XN-2BS |
M917XN-3BS |
M917XN-4BS |
電源 |
三相交流 200V/50・60Hzまたは220V/60Hz |
送風機用モータ |
kW |
0.75 |
1.5 |
2.2 |
風量(弱・中・強) |
m3/min |
10/12 |
10/20/25 |
15/30/35 |
静圧
(弱・中・強) |
60Hz |
ファン静圧 |
kPa |
2.22/2.05 |
2.88/2.60/2.31 |
3.09/2.86/2.60 |
機外静圧 |
1.52/1.05 |
2.70/1.90/1.31 |
2.91/2.16/1.67 |
50Hz |
ファン静圧 |
2.25/2.06 |
2.82/2.58/2.45 |
2.90/2.67/2.45 |
機外静圧 |
1.55/1.06 |
2.64/1.88/1.45 |
2.72/1.97/1.52 |
騒音値 |
dB(A) |
66±2 |
67±2 |
67±2 |
カートリッジ
フィルタ |
材質 |
ポリエステル |
ポリエステル |
ポリエステル |
面積 |
m2 |
7 |
14 |
21 |
本数 |
本 |
2 |
4 |
6 |
幅(A)×奥行(B) |
mm |
550×550 |
650×650 |
770×770 |
高さ(H) |
屋内型 |
mm |
1446 |
1605 |
1605 |
屋外型 |
mm |
1595 |
1755 |
1755 |
ダストボックス容量 |
L |
14 |
14 |
17×2 |
吸込口径(D) |
φmm |
124 |
148 |
198 |
吸込位置
(C/E) |
屋内型 |
mm |
418/155 |
630/175 |
635/210 |
屋外型 |
mm |
518/155 |
730/175 |
735/210 |
圧縮エアー標準消費量 |
L/min
(N.T.P.) |
4 |
8 |
12 |
払い落とし方法 |
自動パルスジェット方式 |
推奨ブレーカ |
A |
15 |
20 |
30 |
電源コード |
m |
3 |
3 |
3 |
ケーブルサイズ |
□2×4 芯 丸型圧着端子□2-φ5 |
質量 |
kg |
130 |
160 |
225 |
標準色 |
日塗工 H75-70D |
日塗工 H75-70D |
日塗工 H75-70D |
品番 |
M917XN-5BS |
M917XN-6BS |
M917XN-7BS |
M917XN-8BS |
電源 |
三相交流 200V/50・60Hzまたは220V/60Hz |
送風機用モータ |
kW |
3.7 |
5.5 |
7.5 |
5.5×2 |
風量(弱・中・強) |
m3/min |
20/40/55 |
30/60/80 |
40/80/100 |
60/120/160 |
静圧
(弱・中・強) |
60Hz |
ファン静圧 |
kPa |
3.10/2.88/2.30 |
2.98/2.90/2.74 |
2.82/2.75/2.65 |
2.98/2.90/2.74 |
機外静圧 |
2.94/2.23/1.15 |
2.80/2.20/1.54 |
2.64/2.05/1.65 |
2.68/1.70/0.44 |
50Hz |
ファン静圧 |
3.05/2.85/2.30 |
2.77/2.67/2.48 |
2.79/2.75/2.65 |
2.77/2.67/2.48 |
機外静圧 |
2.89/2.20/1.15 |
2.59/1.97/1.28 |
2.61/2.05/1.65 |
2.47/1.47/0.18 |
騒音値 |
dB(A) |
68±2 |
70±2 |
72±2 |
73±2 |
カートリッジ
フィルタ |
材質 |
ポリエステル |
ポリエステル |
ポリエステル |
ポリエステル |
面積 |
m2 |
31 |
41 |
54 |
75 |
本数 |
本 |
9 |
12 |
16 |
16 |
幅(A)×奥行(B) |
mm |
900×850 |
1200×900 |
1600×900 |
1700×900 |
高さ(H) |
屋内型 |
mm |
1705 |
1874.5 |
1906 |
1906 |
屋外型 |
mm |
1855 |
2026 |
2056 |
2056 |
ダストボックス容量 |
L |
17×2 |
17×3 |
17×4 |
17×4 |
吸込口径(D) |
φmm |
248 |
298 |
298 |
398 |
吸込位置
(C/E) |
屋内型 |
mm |
615/225 |
585/250 |
586/270 |
506/220 |
屋外型 |
mm |
715/225 |
686/250 |
686/270 |
606/220 |
圧縮エアー
標準消費量 |
L/min
(N.T.P.) |
18 |
24 |
30 |
30 |
払い落とし方法 |
自動パルスジェット方式 |
推奨ブレーカ |
A |
50 |
50 |
75 |
100 |
電源コード |
m |
3 |
3 |
3 |
3 |
ケーブルサイズ |
□3.5×4芯
丸型圧着
端子□3.5-φ5 |
□5.5×4芯
丸型圧着端
子□5.5-φ6 |
□8×4芯
丸型圧着端子
□8-φ6 |
□14×4芯
丸型圧着端子
□14-φ6 |
質量 |
kg |
290 |
405 |
500 |
600 |
標準色 |
日塗工 H75-70D |

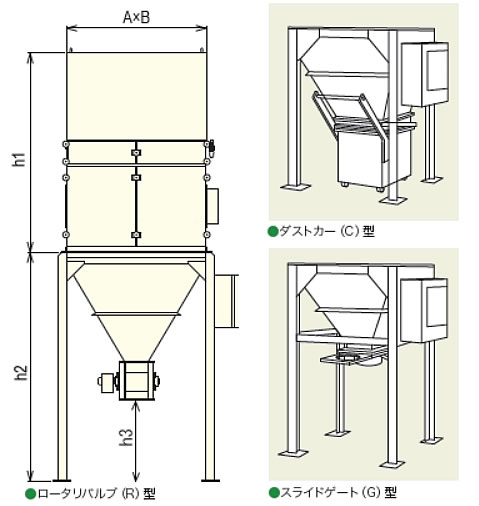

■ホッパータイプ(バリエーション)
■仕様
品番 |
M917XN-2S |
M917XN-3S |
M917XN-4S |
M917XN-5S |
幅(A)×奥行(B) |
550×550 |
650×650 |
770×770 |
900×850 |
高さ(h1)便マウント(E)型 |
1292 |
1450 |
1465 |
1565 |
下部ホッパー高さ(h2/h3) |
ロータリバルブ(R)型 |
1370/700 |
1620/700 |
1620/700 |
1720/700 |
ダストカー(C)型 |
1100/- |
1100/- |
1150/- |
1150/- |
スライドゲート(G)型 |
1140/700 |
1390/700 |
1390/700 |
1490/700 |
品番 |
M917XN-6S |
M917XN-7S |
M917XN-8S |
幅(A)×奥行(B) |
1200×900 |
1600×900 |
1700×900 |
高さ(h1)便マウント(E)型 |
1715 |
1745 |
1745 |
下部ホッパー高さ(h2/h3) |
ロータリバルブ(R)型 |
1970/700 |
2270/700 |
2270/700 |
ダストカー(C)型 |
1450/- |
1600/- |
1600/- |
スライドゲート(G)型 |
1740/700 |
2040/700 |
2040/700 |
|
運賃、および消費税は、記載価格には、含まれていません。
