ヒューム用コンパクト集塵機/品番 M917DMPX50-N3BS-FUME |
【詳細表示】 |
商品番号 |
M917DMPX50-N3BS-FUME |
価 格 |
|
レーザー加工・プラズマ加工・溶接などのヒューム捕集に最適 |

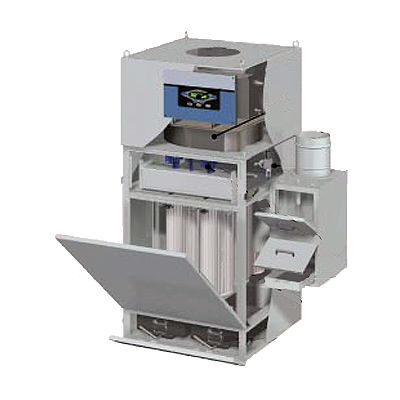

ヒューム用コンパクト集塵機
品番 M917DMPX50-N3BS-FUME
価格は下記をご覧ください |

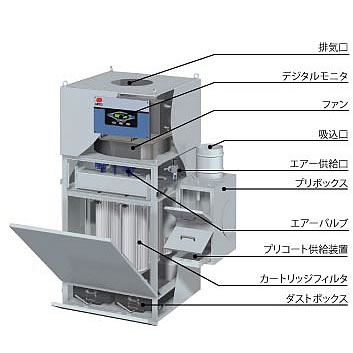

■特長
●レーザー加工・プラズマ加工・溶接などのヒューム捕集に最適
|
ヒューム捕集用の専用カートリッジフィルタ
長期運転時の目詰まりを最小に抑えます。
メーカー独自のプリコート機能が大幅に性能アップ
プリコート機能により、カートリッジフィルタの寿命を延ばします。
工具を必要としない簡単メンテナンス
静音設計・コンパクト |

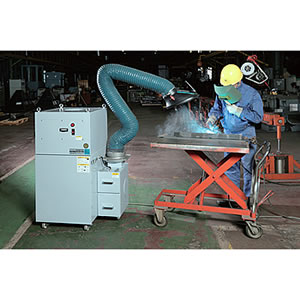

●使いたい時に、使いたい場所へ移動でき、収納もできる手軽なコンパクトタイプ(M917DMPX50-N2BFSS-FUME)
溶接作業に合わせて1人でも移動が可能です。
■使用例

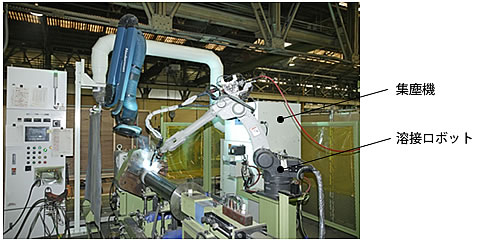

●溶接ロボットへの設置例
フレキシブルアームでフード位置が調整でき、お客様の作業性に合わせた効率の良い集塵が可能です
●最適なポジショニング
フレキシブルアームでダクト位置を調整でき、溶接作業に合わせた最適な集塵が可能です。

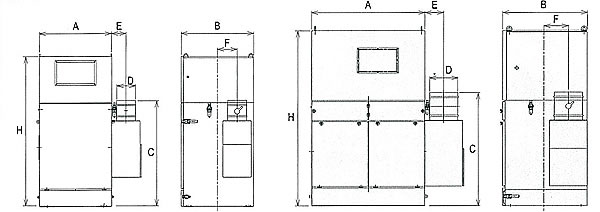

■標準外形図
M917DMPX50-N3BS-FUME/M917DMPX50-N4BS-FUME/
M917DMPX50-N5BS-FUME/M917DMPX50-N6BS-FUME/M917DMPX50-N7BS-FUME |
|

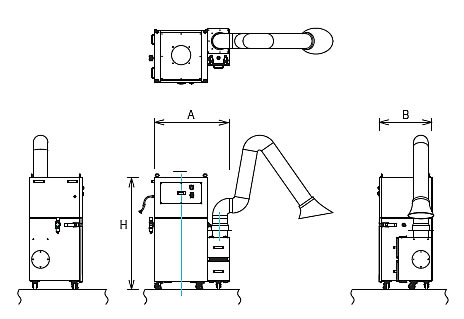

M917DMPX50-N2BFSS-FUME |
|
※プリコート処理加工/出荷時、カートリッジエレメントに白い粉が付着している場合がありますが、 カートリッジエレメント保護のためですので支障ありません。
■仕様
品番 |
50Hz |
M917DMPX50-N3BS-FUME |
M917DMPX50-N4BS-FUME |
60Hz |
M917DMPX60-N3BS-FUME |
M917DMPX60-N4BS-FUME |
電源 |
三相交流
200V/50・60Hzまたは220V/60Hz |
送風機用モータ |
kW |
1.5 |
2.2 |
風量 |
m3/min |
10 15 20 |
10 20 30 |
静圧
(kPa) |
50Hz |
ファン静圧 |
kPa |
2.82 2.65 2.58 |
3.00 2.85 2.67 |
機外静圧 |
2.58 2.09 1.65 |
2.81 2.29 1.63 |
60Hz |
ファン静圧 |
2.88 2.78 2.60 |
3.11 3.06 2.86 |
機外静圧 |
2.64 2.19 1.67 |
2.92 2.50 1.82 |
騒音値 |
dB(A) |
67±2 |
67±2 |
カートリッジ
フィルタ |
材質 |
ポリエステル |
ポリエステル |
面積 |
m2 |
22 |
33 |
本数 |
本 |
4 |
6 |
幅(A)×奥行(B) |
mm |
650×650 |
770×770 |
高さ(H) |
mm |
1605 |
1605 |
ダストボックス容量 |
L |
14 |
33 |
吸込口径(D) |
φmm |
148 |
198 |
吸込位置(C/E) |
mm |
1155/150/175 |
1135/150/210 |
圧縮エアー標準消費量 |
L/min
(N.T.P.) |
17 |
25 |
払い落とし方法 |
自動パルスジェット方式 |
推奨ブレーカ |
A |
20 |
30 |
電源コード |
m |
3 |
3 |
標準付属品 |
ろ過助剤撹拌チューブ、ろ過助剤10kg |
ケーブルサイズ |
□2×4 芯 丸型圧着端子□2-φ5 |
質量 |
kg |
180 |
245 |
標準色 |
日塗工 H75-70D |
品番 |
50Hz |
M917DMPX50-N5BS-FUME |
M917DMPX50-N6BS-FUME |
60Hz |
M917DMPX60-N5BS-FUME |
M917DMPX60-N6BS-FUME |
電源 |
三相交流
200V/50・60Hzまたは220V/60Hz |
送風機用モータ |
kW |
3.7 |
5.5 |
風量 |
m3/min |
15 30 40 |
20 40 60 |
静圧
(kPa) |
50Hz |
ファン静圧 |
kPa |
3.08 2.99 2.85 |
2.75 2.76 2.67 |
機外静圧 |
2.88 2.34 1.74 |
2.62 2.16 1.20 |
60Hz |
ファン静圧 |
3.12 3.04 2.88 |
2.95 2.97 2.90 |
機外静圧 |
2.92 2.39 1.77 |
2.82 2.37 1.43 |
騒音値 |
dB(A) |
68±2 |
70±2 |
カートリッジ
フィルタ |
材質 |
ポリエステル |
ポリエステル |
面積 |
m2 |
50 |
66 |
本数 |
本 |
9 |
12 |
幅(A)×奥行(B) |
mm |
900×850 |
1200×900 |
高さ(H) |
mm |
1705 |
1876 |
ダストボックス容量 |
L |
33 |
50 |
吸込口径(D) |
φmm |
248 |
298 |
吸込位置(C/E) |
mm |
1170/150/225 |
1186/200/250 |
圧縮エアー標準消費量 |
L/min
(N.T.P.) |
18 |
24 |
払い落とし方法 |
自動パルスジェット方式 |
自動パルスジェット方式 |
推奨ブレーカ |
A |
50 |
50 |
電源コード |
m |
3 |
3 |
標準付属品 |
ろ過助剤撹拌チューブ、ろ過助剤10kg |
ケーブルサイズ |
□3.5×4芯
丸型圧着端子
□3.5-φ5 |
□5.5×4芯
丸型圧着端子
□5.5-φ6 |
質量 |
kg |
310 |
435 |
標準色 |
日塗工 H75-70D |
品番 |
50Hz |
M917DMPX50-N7BS-FUME |
M917DMPX-N2BFSS-FUME |
60Hz |
M917DMPX60-N7BS-FUME |
電源 |
三相交流
200V/50・60Hzまたは220V/60Hz |
送風機用モータ |
kW |
7.5 |
0.75 |
風量 |
m3/min |
30 55 80 |
10 12 |
静圧
(kPa) |
50Hz |
ファン静圧 |
kPa |
2.78 2.80 2.75 |
2.25 2.06 |
機外静圧 |
2.65 2.20 1.28 |
- |
60Hz |
ファン静圧 |
2.81 2.82 2.75 |
2.22 2.05 |
機外静圧 |
2.68 2.22 1.28 |
- |
騒音値 |
dB(A) |
72±2 |
66±2 |
カートリッジ
フィルタ |
材質 |
ポリエステル |
ポリエステル |
面積 |
m2 |
88 |
5.8 |
本数 |
本 |
16 |
2 |
幅(A)×奥行(B) |
mm |
1600×900 |
780×550 |
高さ(H) |
mm |
1906 |
1165 |
ダストボックス容量 |
L |
67 |
7 |
吸込口径(D) |
φmm |
298 |
フレキシブルダクト |
吸込位置(C/E) |
mm |
1216/200/250 |
半径約2m |
圧縮エアー標準消費量 |
L/min
(N.T.P.) |
30 |
4 |
払い落とし方法 |
自動パルスジェット方式 |
自動パルスジェット方式 |
推奨ブレーカ |
A |
75 |
15 |
電源コード |
m |
3 |
3 |
標準付属品 |
ろ過助剤撹拌チューブ、ろ過助剤10kg |
ケーブルサイズ |
□8×4 芯
丸型圧着端子
□8-φ6 |
□2×4 芯
丸型圧着端子
□2-φ5 |
質量 |
kg |
530 |
150 |
標準色 |
日塗工 H75-70D |
|
運賃、および消費税は、記載価格には、含まれていません。
