チェンブロック/ 品番 M400FES-250KG 【詳細表示】
商品番号 M400FES-250KG 価 格
チェンブロックM400FES-250KG

小型・軽量です。
主軸受部にはニードルベアリングが入れてあり、小さい労力で荷揚げが出来ます。
強力ロードチェーンを装着し、全製品を1台ずつ耐力テストをしていますから安心してご使用いただけます。

チェンブロック
品番 M400FES-250KG
価格は下記をご覧下さい

■タイプ
M400FES-250KG M400FES-1TON
チェンブロックM400FES-250KG

■注意
ハンドチェーンの長さを短くするときは、チェーンがねじれぬように2リンクずつカットしてCリンク部(1リンクだけ溶接していないものが付いています。)でつないでください。


■寸法図


■仕様
品番 揚量
(ton)
標準揚程
(m)
寸法(mm) 自重
(kg)
手引力
(kg)
ロード
チェーン
の掛数
チェーン
寸法
A B C H
M400FES-250KG 0.25 2.5 101 102 22 260 4 22 1 4mmx12
M400FES-500KG 0.5 120 110 22 285 7.5 26 1 5mmx15
M400FES-1TON 1 147 130 26 330 10.5 28 1 6mmx18
M400FES-1.5TON 1.5 181 147 30 410 15 34 1 7.1mmx21
M400FES-2TON 2 3 147 130 34 450 16 30 2 6mmx18
M400FES-3TON 3 181 147 40 530 23.5 37 2 7.1mmx21
M400FES-5TON 5 216 173 42 620 40 41 2 10mmx30
※フック間最短距離

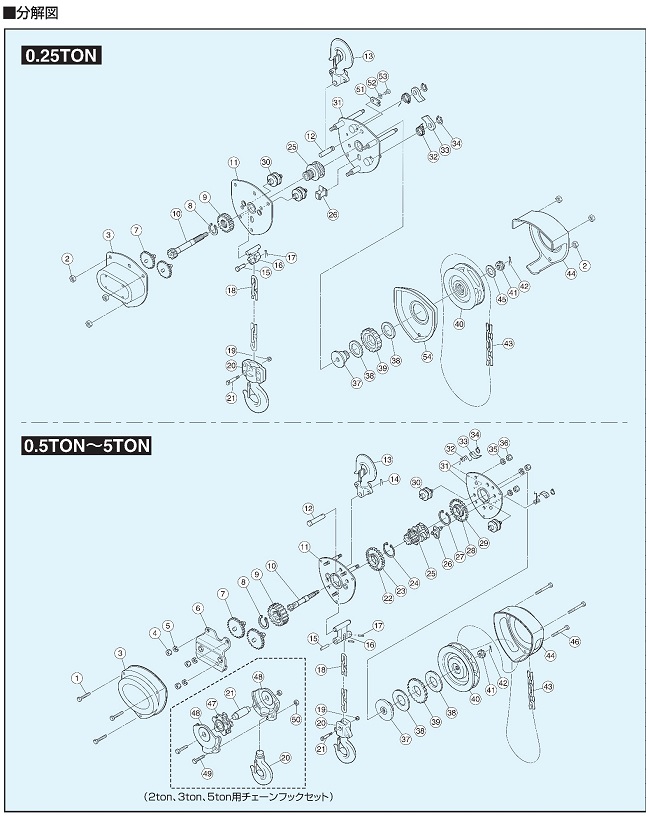

No. 品名 No. 品名 No. 品名
1 ギャーケース用ボールト 19 チェーンフックナット 37 固定マサツ板
2 ケース用ナット 20 チェーンフック 38 ブレーキライニング
3 ギャーケース 21 チェーンフックピン 39 ラチェットギャー
4 ナット 22 ローラーカバー 40 ハンドホイル
5 スプリングワッシャー 23 ローラー 41 キャッスルナット
6 ギャーサイドプレート 24 ローラー止メ輪 42 キャッスルナット用割ピン
7 中間ギャー 25 チェーンスプロケット 43 ハンドチェーン
8 止メ輪 26 セパレーター 44 ハンドホイルカバー
9 主軸ギャー 27 ローラー止メ輪 45 ハンドホイル座金
10 スピンドルギャー 28 ローラーカバー 46 ハンドホイルカバー用ボールト
11 ギャー側プレート 29 ローラー 47 チェーンフック用スプロケット
12 本体フックピン 30 ガイドローラー 48 チェーンフックカバー
13 本体フック 31 ブレーキ側プレート 49 チェーンフックボールト
14 本体フックピン用割ピン 32 スプリング 50 チェーンフックナット
15 チェーンストップピン 33 ラチェット爪 51 本体フックピン止メ板
16 チェーンストップピンガイド 34 ラチェット爪用止メ輪 52 止メ板用ワッシャー
17 ストップピン用ピン 35 スプリングワッシャー 53 止メ板用ビス
18 ロードチェーン 36 ナット 54 ブレーキカバー

運賃、および消費税は、記載価格には、含まれていません。
