■タイプ
■高さ+長さを幅広く選定できるようになりました。
■表面処理:溶融亜鉛めっき仕上げ(床面:高耐食性めっき鋼板)

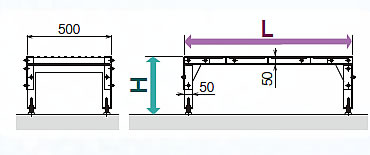

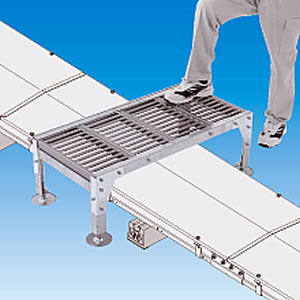

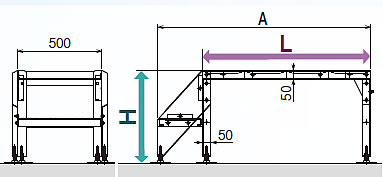

■1段ステップ
1段ステップ |
|
延長キット |
|
タイプ |
品番 |
高さ(H) |
跨長(L) |
単品質量 |
階段キット |
M2801TP1-3575N |
350 |
750 |
21.10 |
M2801TP1-35100N |
1,000 |
24.90 |
M2801TP1-35125N |
1,250 |
28.80 |
M2801TP1-35150N |
1,500 |
32.70 |

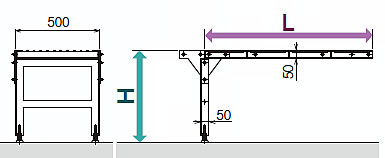

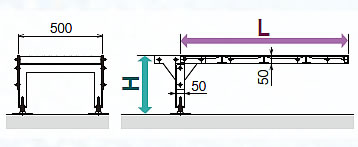

延長キット |
M2801TP1-3575EN |
350 |
750 |
17.10 |
M2801TP1-35100EN |
1,000 |
21.00 |
M2801TP1-35125EN |
1,250 |
24.90 |
M2801TP1-35150EN |
1,500 |
28.70 |

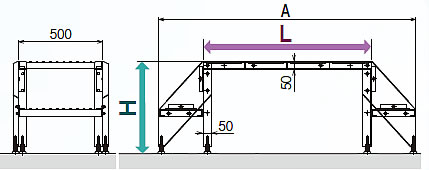

■2段ステップ
タイプ |
品番 |
高さ(H) |
跨長(L) |
A |
単品質量 |
両階段キット |
M2801TP2-5575N |
550 |
750 |
1,280 |
39.40 |
M2801TP2-55100N |
1,000 |
1,530 |
43.30 |
M2801TP2-55125N |
1,250 |
1,780 |
47.20 |
M2801TP2-55150N |
1,500 |
2,030 |
51.10 |
片階段キット |
M2801TP2-5575SN |
550 |
750 |
1,015 |
32.10 |
M2801TP2-55100SN |
1,000 |
1,265 |
36.00 |
M2801TP2-55125SN |
1,250 |
1,515 |
39.90 |
M2801TP2-55150SN |
1,500 |
1,765 |
43.70 |
延長キット |
M2801TP2-5575EN |
550 |
750 |
- |
18.30 |
M2801TP2-55100EN |
1,000 |
- |
22.20 |
M2801TP2-55125EN |
1,250 |
- |
26.10 |
M2801TP2-55150EN |
1,500 |
- |
29.90 |

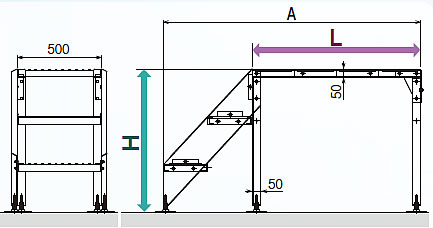

■3段ステップ
タイプ |
品番 |
高さ(H) |
跨長(L) |
A |
単品質量 |
両階段キット |
M2801TP3-8575N |
850 |
750 |
1,810 |
61.80 |
M2801TP3-85100N |
1,000 |
2,060 |
65.70 |
M2801TP3-85125N |
1,250 |
2,310 |
69.60 |
M2801TP3-85150N |
1,500 |
2,560 |
73.40 |
片階段キット |
M2801TP3-8575SN |
850 |
750 |
1,280 |
45.50 |
M2801TP3-85100SN |
1,000 |
1,530 |
49.40 |
M2801TP3-85125SN |
1,250 |
1,780 |
53.30 |
M2801TP3-85150SN |
1,500 |
2,030 |
57.20 |

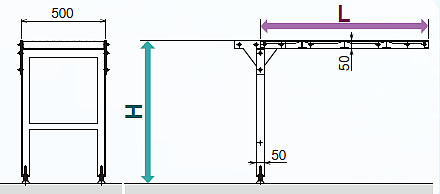

延長キット |
M2801TP3-8575EN |
850 |
750 |
- |
20.50 |
M2801TP3-85100EN |
1,000 |
- |
24.40 |
M2801TP3-85125EN |
1,250 |
- |
28.30 |
M2801TP3-85150EN |
1,500 |
- |
32.20 |
■組手式歩廊架台
●手順 3段ステップ、両階段キットの場合

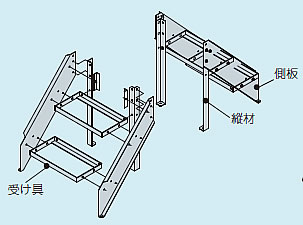

①側板と縦材を組み立て、受け具を取り付けます。
②レベルアジャスターを取り付けたあと、横材を取り付けます。

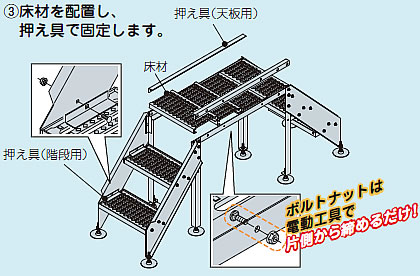

③床材を配置し押し具で固定します。

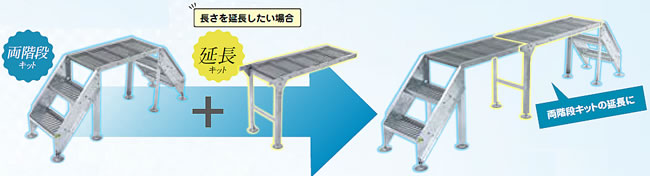

●延長キットを使用する場合
①側板と縦材を組み立て、受け具とレベルアジャスターを取り付けます。
②門型材に接続用止め具とレベルアジャスターを取り付けます。
③階段と門型材を横材で連結し床材を配置し押え具で固定します。

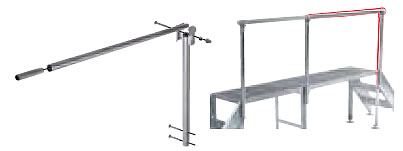

■より安全、安心してご利用いただける手すりもご用意

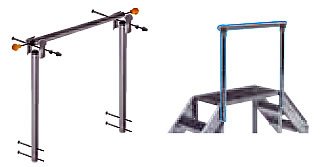

●手すり
●延長用手すり
●手掛かり棒
タイプ |
品番 |
適合 |
単品質量 |
入数 |
手すり |
M2801TP-HR75N |
M2801TP*-**75N
M2801TP*-**75SN |
6.32 |
1組(片側) |
M2801TP-HDR100N |
M2801TP*-**100N
M2801TP*-**100SN |
6.80 |
M2801TP-HDR125N |
M2801TP*-**125N
M2801TP*-**125SN |
7.28 |
M2801TP-HDR150N |
M2801TP*-**150N
M2801TP*-**150SN |
7.77 |
延長用手すり |
M2801TP-HDR75EXEN |
M2801TP*-**75EN |
4.23 |
M2801TP-HDR100EXEN |
M2801TP*-**100EN |
4.71 |
M2801TP-HDR125EXEN |
M2801TP*-**125EN |
5.19 |
M2801TP-HDR150EXEN |
M2801TP*-**150EN |
5.68 |
手掛かり棒 |
M2801TP-HDBN |
M2801TP*-****N
M2801TP*-****SN |
4.01 |
1対(2本組) |
※歩廊に手すりを取り付ける場合は、床面や基礎側面へアンカーボルトで固定するなどの転倒防止対策を施してください。
手すりに寄りかかった際に転倒の恐れがあります。
|
