■シンプル構造で、分解整備も簡単。
お客様にて、消耗部品の交換も容易です。
PTFEガイドスリープとPVDFインペラの採用により高い耐摩耗性と安定した回転を保持。
シャフトブッシュには、耐薬品性の高いルロン社製を採用

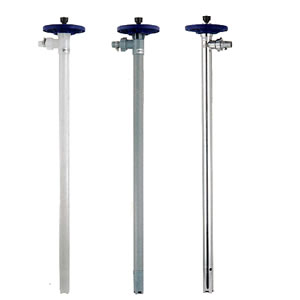

M2786-****-PPHT**** |
M2786-****PVDF**** |
M2786-****-SS**** |
|
M2786DA2-SS700T |
M2786DE1V-SS700T |
M2786DA1-PPHT700T |
|
|
|
M2786DA1-PVDF700T |
M2786DA2-PVDF700T |
|
|
対応容器サイズ |
容器形状 |
品番 |
長さ |
20~100L缶 |
M2786****-****700T |
700 |
ドラム缶(200L) |
M2786****-****1000T |
1000 |
IBCタンク(1000L) |
M2786****-****1200T |
1200 |
大容量タンク |
M2786****-****1500T/1800T |
1500/1800 |
ポンプ材質 |
材質 |
温度条件 |
主な用途 |
PPHT
(ポリプロピレン) |
60℃以下 |
酢酸 |
硝酸-20% |
硫酸 |
アルカリ薬品 |
塩酸-20% |
塩化鉄 |
PVDF |
80℃以下 |
濃硝酸 |
プロピオン酸 |
濃硫酸 |
ステアリン酸 |
次亜塩素酸ナトリウム |
フッ化水素酸 |
SUS316 |
80℃以下 |
アルコール |
イソプロピルエーテル |
ガソリン |
溶剤 |
アンモニア水 |
石油製品 |

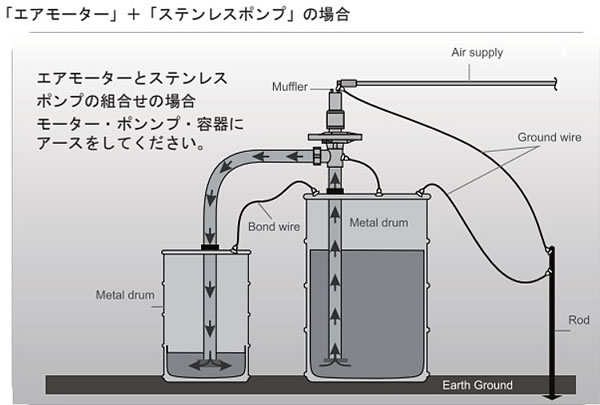

※可燃性または溶剤性の液体を移送するときは、必ずアース線を接続してご使用下さい。
■駆動部
M2786DE1V-********
無段変速モーター |

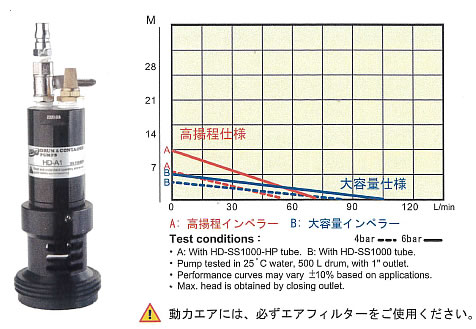

M2786DA1-******** オイルレスエアモータ |
M2786DA2-****** オイルレスエアモータ |
|
|
|
■駆動部仕様
品番 |
M2786DE1Vシリーズ |
電源 |
単相100V/50-60Hz/485w |
最高移送粘度 |
1,000cps以下 |
最大回転数 |
20,000rpm (NO-LOAD) |
電源ケーブル長 |
5m |
防水性能 |
IP44 |
重量 |
3kg |
品番 |
M2786DA1シリーズ |
最大エア圧力 |
87psi (6bar) |
エア消費量 |
0.55Nm2/min_6kg/cm2 |
エア接続 |
1/4"NPT |
最高移送粘度 |
700cps以下 |
回転数 |
7,500 RPM_3bar/18,000_6bar (Air Pressure) |
モータ出力 |
420w (0.56HP) |
重量 |
1kg |
品番 |
M2786DA2シリーズ |
最大エア圧力 |
87psi (6bar) |
エア消費量 |
0.55Nm2/min_6kg/cm2 |
エア接続 |
1/4"NPT |
最高移送粘度 |
1,200cps |
回転数 |
8,000 RPM_3bar/18,000_6bar (Air Pressure) |
モータ出力 |
560w (0.75HP) |
重量 |
1.2kg |

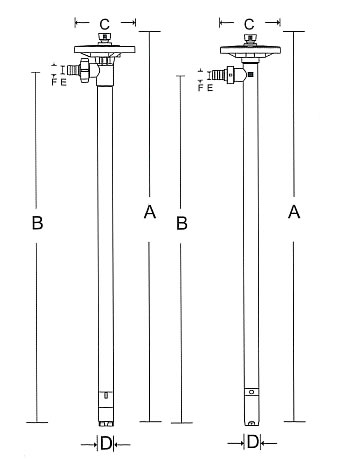

■寸法図
M2786****-PPHT****/M2786****-PVDF**** |
M2786****-SS**** |
|

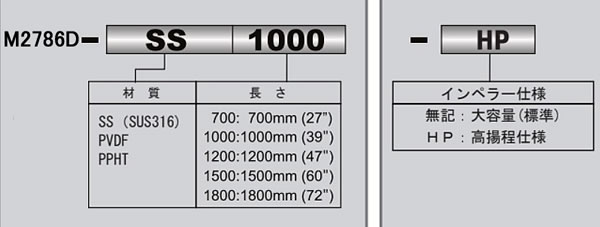

■品番組合せ表

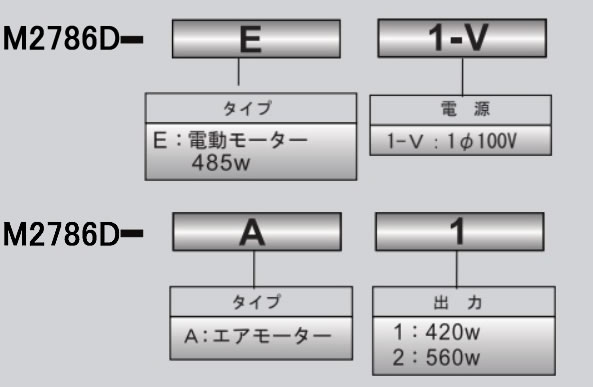

●駆動部
●材質、サイズ、その他仕様
品番 |
タイプ |
サイズ(mm) |
駆動部 |
材質 |
長さ(mm) |
A |
B |
C |
D |
E |
F |
M2786 |
DE1V |
PPHT |
700 |
810 |
700 |
170 |
41 |
19 |
27 |
DA1 |
DA2 |
DE1V |
1000 |
1100 |
1000 |
DA1 |
DA2 |
DE1V |
1200 |
1290 |
1200 |
DA1 |
DA2 |
DE1V |
1500 |
1590 |
1500 |
DA1 |
DA2 |
DE1V |
1800 |
1890 |
1800 |
DA1 |
DA2 |
M2786 |
DE1V |
PVDF |
700 |
810 |
700 |
170 |
41 |
19 |
26 |
DA1 |
DA2 |
DE1V |
1000 |
1100 |
1000 |
DA1 |
DA2 |
DE1V |
1200 |
1300 |
1200 |
DA1 |
DA2 |
DE1V |
1500 |
1600 |
1500 |
DA1 |
DA2 |
DE1V |
1800 |
1900 |
1800 |
DA1 |
DA2 |
M2786 |
DE1V |
SUS316
(表記:SS) |
700 |
810 |
700 |
170 |
42 |
20 |
27 |
DA1 |
DA2 |
DE1V |
1000 |
1100 |
1000 |
DA1 |
DA2 |
DE1V |
1200 |
1300 |
1200 |
DA1 |
DA2 |
DE1V |
1500 |
1600 |
1500 |
DA1 |
DA2 |
DE1V |
1800 |
1900 |
1800 |
DA1 |
DA2 |
■仕様
品番 |
駆動部(DE1V) |
材質 |
長さ(mm) |
インペラー |
モーター |
電源 |
M2786DE1V-PPHT700T |
無段変速モータ |
単相100V |
PPHT |
700 |
大容量
(標準) |
M2786DE1V-PPHT1000T |
1000 |
M2786DE1V-PPHT1200T |
1200 |
M2786DE1V-PPHT1500T |
1500 |
M2786DE1V-PPHT1800T |
1800 |
M2786DE1V-PPHT700HPT |
700 |
高揚程 |
M2786DE1V-PPHT1000HPT |
1000 |
M2786DE1V-PPHT1200HPT |
1200 |
M2786DE1V-PPHT1500HPT |
1500 |
M2786DE1V-PPHT1800HPT |
1800 |
M2786DE1V-PVDF700T |
PVDF |
700 |
大容量
(標準) |
M2786DE1V-PVDF1000T |
1000 |
M2786DE1V-PVDF1200T |
1200 |
M2786DE1V-PVDF1500T |
1500 |
M2786DE1V-PVDF1800T |
1800 |
M2786DE1V-PVDF700HPT |
700 |
高揚程 |
M2786DE1V-PVDF1000HPT |
1000 |
M2786DE1V-PVDF1200HPT |
1200 |
M2786DE1V-PVDF1500HPT |
1500 |
M2786DE1V-PVDF1800HPT |
1800 |
M2786DE1V-SS700T |
SUS316 |
700 |
大容量
(標準) |
M2786DE1V-SS1000T |
1000 |
M2786DE1V-SS1200T |
1200 |
M2786DE1V-SS1500T |
1500 |
M2786DE1V-SS1800T |
1800 |
M2786DE1V-SS700HPT |
700 |
高揚程 |
M2786DE1V-SS1000HPT |
1000 |
M2786DE1V-SS1200HPT |
1200 |
M2786DE1V-SS1500HPT |
1500 |
M2786DE1V-SS1800HPT |
1800 |
品番 |
駆動部(DA1) |
材質 |
長さ(mm) |
インペラー |
モーター |
出力 |
M2786DA1-PPHT700T |
オイルレスエアモータ |
420W |
PPHT |
700 |
大容量
(標準) |
M2786DA1-PPHT1000T |
1000 |
M2786DA1-PPHT1200T |
1200 |
M2786DA1-PPHT1500T |
1500 |
M2786DA1-PPHT1800T |
1800 |
M2786DA1-PPHT700HPT |
700 |
高揚程 |
M2786DA1-PPHT1000HPT |
1000 |
M2786DA1-PPHT1200HPT |
1200 |
M2786DA1-PPHT1500HPT |
1500 |
M2786DA1-PPHT1800HPT |
1800 |
M2786DA1-PVDF700T |
PVDF |
700 |
大容量
(標準) |
M2786DA1-PVDF1000T |
1000 |
M2786DA1-PVDF1200T |
1200 |
M2786DA1-PVDF1500T |
1500 |
M2786DA1-PVDF1800T |
1800 |
M2786DA1-PVDF700HPT |
700 |
高揚程 |
M2786DA1-PVDF1000HPT |
1000 |
M2786DA1-PVDF1200HPT |
1200 |
M2786DA1-PVDF1500HPT |
1500 |
M2786DA1-PVDF1800HPT |
1800 |
M2786DA1-SS700T |
SUS316 |
700 |
大容量
(標準) |
M2786DA1-SS1000T |
1000 |
M2786DA1-SS1200T |
1200 |
M2786DA1-SS1500T |
1500 |
M2786DA1-SS1800T |
1800 |
M2786DA1-SS700HPT |
700 |
高揚程 |
M2786DA1-SS1000HPT |
1000 |
M2786DA1-SS1200HPT |
1200 |
M2786DA1-SS1500HPT |
1500 |
M2786DA1-SS1800HPT |
1800 |
品番 |
駆動部(DA2) |
材質 |
長さ(mm) |
インペラー |
モーター |
出力 |
M2786DA2-PPHT700T |
オイルレスエアモータ |
560W |
PPHT |
700 |
大容量
(標準) |
M2786DA2-PPHT1000T |
1000 |
M2786DA2-PPHT1200T |
1200 |
M2786DA2-PPHT1500T |
1500 |
M2786DA2-PPHT1800T |
1800 |
M2786DA2-PPHT700HPT |
700 |
高揚程 |
M2786DA2-PPHT1000HPT |
1000 |
M2786DA2-PPHT1200HPT |
1200 |
M2786DA2-PPHT1500HPT |
1500 |
M2786DA2-PPHT1800HPT |
1800 |
M2786DA2-PVDF700T |
PVDF |
700 |
大容量
(標準) |
M2786DA2-PVDF1000T |
1000 |
M2786DA2-PVDF1200T |
1200 |
M2786DA2-PVDF1500T |
1500 |
M2786DA2-PVDF1800T |
1800 |
M2786DA2-PVDF700HPT |
700 |
高揚程 |
M2786DA2-PVDF1000HPT |
1000 |
M2786DA2-PVDF1200HPT |
1200 |
M2786DA2-PVDF1500HPT |
1500 |
M2786DA2-PVDF1800HPT |
1800 |
M2786DA2-SS700T |
SUS316 |
700 |
大容量
(標準) |
M2786DA2-SS1000T |
1000 |
M2786DA2-SS1200T |
1200 |
M2786DA2-SS1500T |
1500 |
M2786DA2-SS1800T |
1800 |
M2786DA2-SS700HPT |
700 |
高揚程 |
M2786DA2-SS1000HPT |
1000 |
M2786DA2-SS1200HPT |
1200 |
M2786DA2-SS1500HPT |
1500 |
M2786DA2-SS1800HPT |
1800 |
■オプション
品番 |
品名 |
材質 |
M2786-KBBCTT |
壁掛ブラケット |
SUS316 |
M2787-DRADPPT |
ドラム缶アダプター |
PP |
M2788-DRADSUST |
SUS316 |
M2786-STRNRT |
ストレーナー |
PVDF |
|
