トップラン形無軌条クレーンサドル／品番　M178HM5-1010Hシリーズ

【詳細表示】

商品番号

M178HM5-1010Hシリーズ

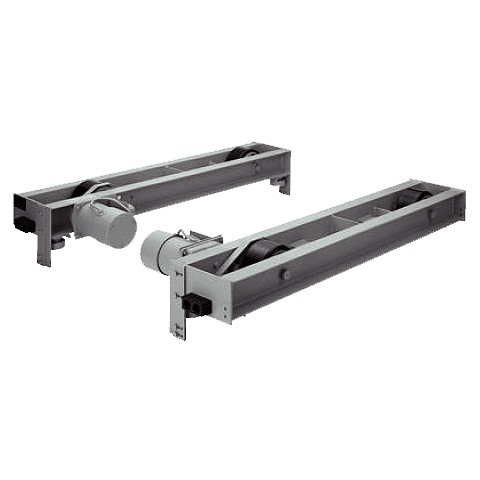

トップラン形無軌条クレーンサドル
品番　M178HM5-1010Hシリーズ
価格は下記をご覧ください。

■特長
●M178HM5-1010Hシリーズの無軌条クレーンサドルは、建屋の大型化に伴い、幅広レールに対応しています。
●ウレタン車輪を採用しているため、騒音が約10dB(A 特性)低減できます(メーカー比)。
●車輪のころがりがなめらかで、ウレタン車輪がホイストの振動を吸収するため、建屋などに伝わる振動が少なくなります。
●走行レールはH形鋼のみとなりますので、従来の軌条レールの材料費用や取り付け工事が不要となるため、走行レールの長さが20mを超える場合は、設備費が低減できます。(メーカー試算)
●ガイドローラーとレールのすき間は、4～6mm(片側の値)に調整してください

■クレーンサドル「無軌条」と「軌条」のちがい

タイプ		無軌条形クレーンサドル	軌条形クレーンサドル
サドル走行部		H形鋼のフランジ上面	レール (軌条)
車輪	材質	ウレタンゴム	ダクタイル鋳鉄または鋼
車輪	形状	フラット (ガイドローラー付き)	つば付き

■サドルの選定
下図のサドル選定は最大スパンに対するホイスト容量を示したもので、実際にはガーダを含んだ輪重計算を必要とします。

■仕様

品番	M178HM5-1010H	M178HM5-2814H
最大スパン	10m	14m
最大輪重	1t	2.8t
走行速度 (50/60Hz)	0.35/0.417 m/s (21/25)^※1
モータ出力 (50/60Hz)	0.30/0.36 kW×2台ブレーキ付き	0.50/0.60 kW×2台ブレーキ付き
モータ極数	4
反復定格	25%ED、250回/h
電源	三相200V 50/60Hz、 220V 60Hz
定格電流 (50/60Hz)	1.9/1.4 A×2台〔1.6 A×2台〕^※2	2.9/2.5 A×2台〔2.7 A×2台〕^※2
車輪径	φ165mm	φ220mm
走行レール(H鋼幅)^※3	125、150、175	150、175200、250、300
ブレーキトルク(TB/TM)	0～55%	0～65%
概略質量(kg)	95×2	170×2
適用ホイスト	モノレール

＜ご注意＞
※1：走行速度の(　)内はm/min換算値を示します。
※2：〔　〕内定格電流は220V 60Hzの値を示します。
※3：特にご指定のない場合は、走行レール幅125mm(M178HM5-1010H)、150mm(M178HM5-2814H)
※4：本体塗装は「さび止め塗装」のみです。

運賃、および消費税は、記載価格には、含まれていません。
