■特長
●ガタツキを大幅に解消
開脚状態で回転金具と固定金具が完全接触。
突き出しピン方式だけでは解消が困難な金具部分のガタツキが大幅になくなりました。
●優れた安全性
ロックヒンジを組み込んだブレスとスライドロックとの二重ロックにより、横(妻)方向の揺れも大幅減少。
対応品番:M510SR-150DA/M510SR-180WFAのみ
●軽量化と高い剛性
支柱の基本はパイプ構造。
軽量と剛性の両立が図られています。
●堅牢設計
踏ざんは端部と支柱を面密着させ、補強部材を施した堅固な設計。
●収納式手がかり棒
昇降時に便利・安全な手掛かり棒付き。持ち運び時は本体側に収納できます。
対応品番:M510SR-180WFAのみ
●天板の水平保持・簡単なメンテナンス
各伸縮脚は、25mmピッチで調節可能。凹凸のある場所でも天板を傾けずに作業できます。
ロック操作部は安全カバーを採用。蓋が閉じられることでロック確認が行え、操作部への異物の侵入も防ぎます。
※最大作業床高さが1,500mmを超える機種には手掛かり棒が標準装備となります。
■仕様
品番 |
M510SR-070DA |
M510SR-100DA |
M510SR-130DA |
M510SR-150DA |
天板有効寸法
(mm) |
W |
1054 |
1300 |
1300 |
1488 |
D |
400 |
400 |
400 |
400 |

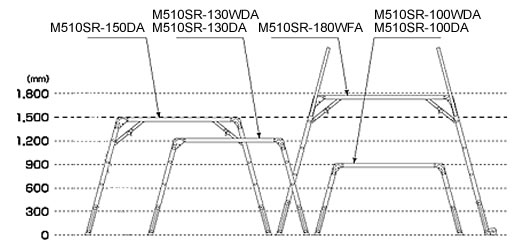

作業床高さ(mm) |
500~644 |
646~959 |
925~1238 |
1204~1493 |
調節幅(mm) |
25 |
25 |
25 |
25 |
ブレス数量 |
- |
- |
- |
2 |
手掛かり棒数量 |
- |
- |
- |
- |
質量(kg) |
9.5 |
11.5 |
13.2 |
16.1 |
許容荷重(kN) |
1.47 |
1.47 |
1.47 |
1.47 |

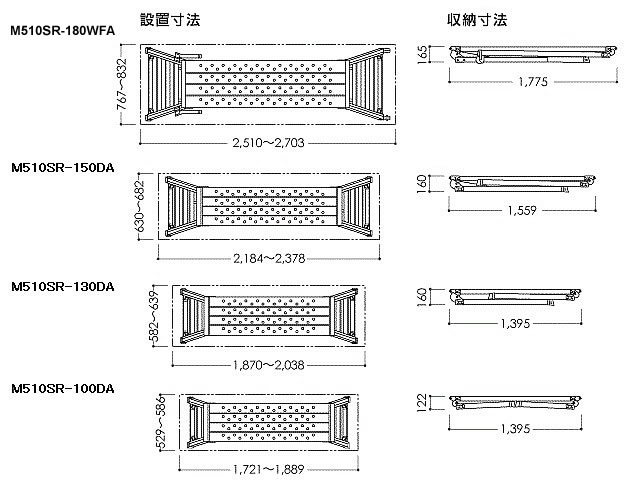

設置寸法
(mm) |
W |
1397~1474 |
1,721~1,889 |
1,870~2,038 |
2,184~2,339 |
D |
501~527 |
529~586 |
582~639 |
630~682 |
収納寸法
(mm) |
W |
1149 |
1395 |
1395 |
,559 |
D |
501 |
529 |
582 |
630 |
H |
122 |
122 |
160 |
158 |
品番 |
M510SR-160TFA |
M510SR-100WDA |
M510SR-130WDA |
天板有効寸法
(mm) |
W |
1464 |
1300 |
1300 |
D |
400 |
500 |
500 |
作業床高さ(mm) |
1204~1565 |
654~969 |
933~1249 |
調節幅(mm) |
25 |
25 |
25 |
ブレス数量 |
2 |
- |
2 |
手掛かり棒数量 |
4 |
- |
- |
質量(kg) |
20.1 |
14.1 |
17.1 |
許容荷重(kN) |
1.47 |
1.47 |
1.47 |
設置寸法
(mm) |
W |
2184~2378 |
1721~1889 |
1870~2038 |
D |
630~696 |
629~686 |
682~739 |
収納寸法
(mm) |
W |
1559 |
1.395 |
1,395 |
D |
630 |
629 |
682 |
H |
158 |
128 |
165 |
品番 |
M510SR-160WFA |
M510SR-180WFA |
天板有効寸法
(mm) |
W |
1680 |
1680 |
D |
500 |
500 |
作業床高さ(mm) |
1212~1573 |
1417~1778 |
調節幅(mm) |
25 |
25 |
ブレス数量 |
2 |
4 |
手掛かり棒数量 |
4 |
4 |
質量(kg) |
21.9 |
27.1 |
許容荷重(kN) |
1.47 |
1.47 |
設置寸法
(mm) |
W |
2400~2594 |
2510~2703 |
D |
730~796 |
767~832 |
収納寸法
(mm) |
W |
1775 |
1775 |
D |
730 |
767 |
H |
181 |
179 |

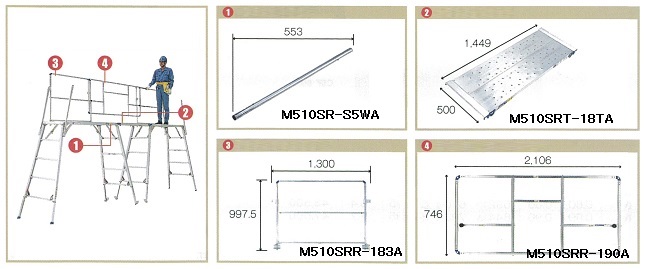

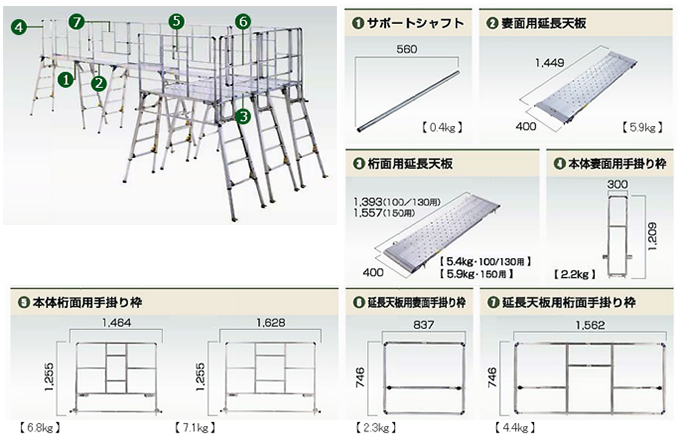

■オプション オプション取付時には必要数のサポートシャフトが必要です。
品番 |
品名 |
重量
(kg) |
対応品番 |
M510SR-100DA |
M510SR-130DA |
M510SR-150DA |
M510SR-S1A |
サポートシャフト |
0.4 |
○ |
○ |
○ |
M510SR-T13TA |
妻面用延長天板 |
5.9 |
○ |
○ |
○ |
M510SR-T13KA |
桁面用延長天板 |
5.4 |
○ |
○ |
- |
M510SR-T16KA |
桁面用延長天板 |
5.9 |
- |
- |
○ |
M510SR-R031A |
本体妻面用手掛り棒 |
2.2 |
○ |
○ |
○ |
M510SR-R131A |
本体桁面用手掛り枠 |
6.8 |
○ |
○ |
- |
M510SR-R161A |
本体桁面用手掛り枠 |
7.1 |
- |
- |
○ |
M510SR-R060A |
延長天板用妻面手掛り枠 |
2.3 |
○ |
○ |
○ |
M510SR-R120A |
延長天板用桁面手掛り枠 |
4.4 |
○ |
○ |
○ |
品番 |
品名 |
重量
(kg) |
備考 |
対応品番 |
M510SR-160WFA |
M510SR-180WFA |
M510SR-S5WA |
サポートシャフト |
0.4 |
|
○ |
○ |
M510SRT-18TA |
延長天板妻 |
8.1 |
|
○ |
○ |
M510SRR-183A |
手掛り枠 |
4.1 |
本体桁面用 |
○ |
○ |
M510SRR-190A |
手掛り枠 |
4.8 |
延長天板用桁側 |
○ |
○ |
|
