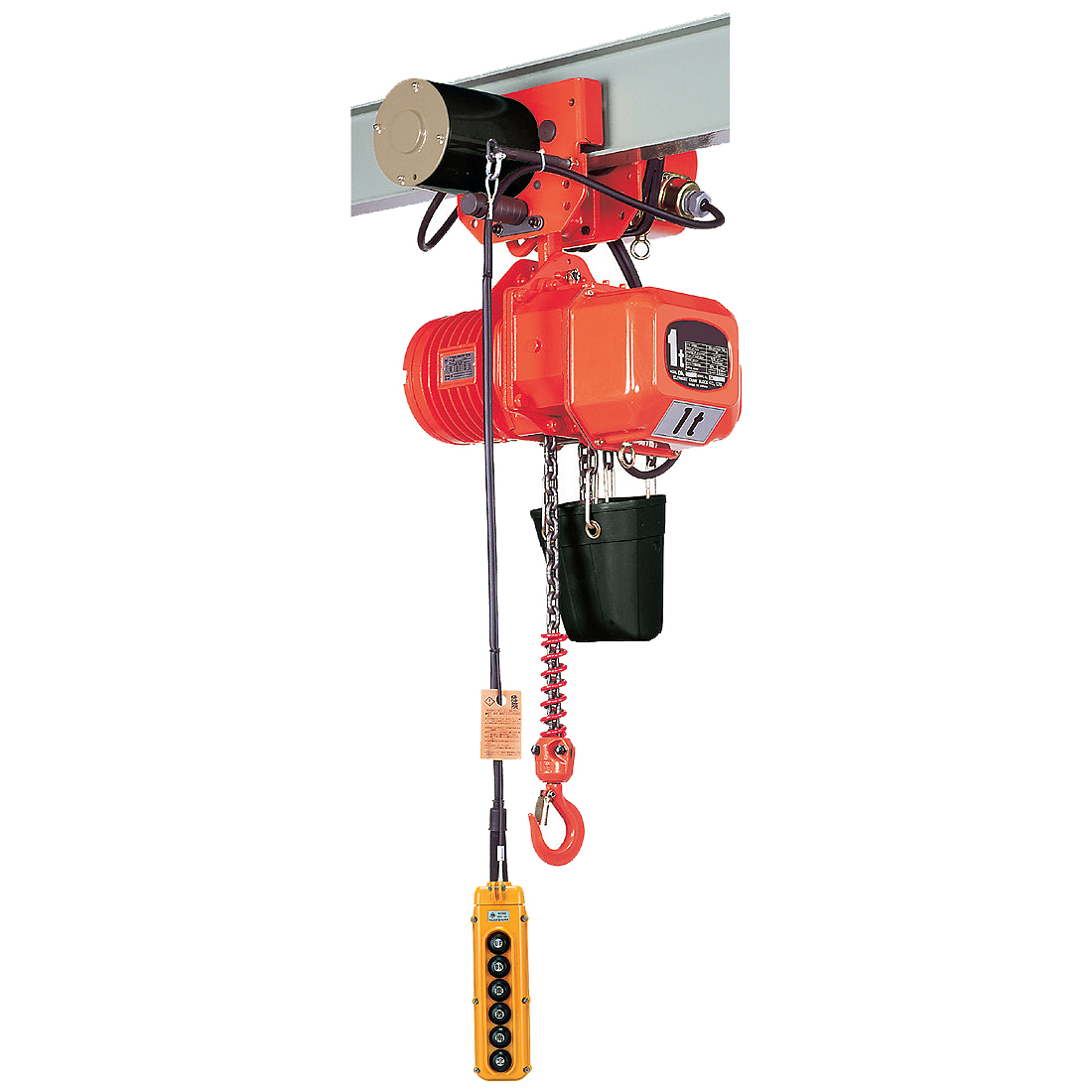

電動トロリ結合式 電気チェーンブロック250kg/揚程4m（単相200Ｖ）／ 品番　M73AM-K2540		【詳細表示】
商品番号	M73AM-K2540	価　格
		電動トロリ結合式 電気チェーンブロック250kg/揚程4m（単相200Ｖ） 品番　M73AM-K2540 価格は下記をご覧ください
■特長 高頻度作業、電動トロリ・2速式・高速式・低速式また横行レールの回転半径が小さいトロリ等、種々組合せができます。作業に合った機種をご使用下さい。 ■タイプ 1t （左：4点式テルハ用、右：6点式クレーン用） 2.8t （左：4点式テルハ用、右：6点式クレーン用） クレーンまでの電源線（キャブタイヤ式かトロリダクト式か被覆トロリ式か）と配電ボックスから電気チェンブロックまでのキャブタイヤコードは7芯、2速式の場合は9芯と、クレーンとサドル間のつなぎ線4芯が別途必要ですのでご相談ください。 ■共通仕様 品番 M73AMタイプ M73BMタイプ タイプ 上下・横行定速式 上下2速式・横行定速式 標準揚程 4m/6m 電気チェーンブロック等級 M5 （7.5t、10tはM4） 横行速度 (50/60Hz) 高速 （標準） 20m/分(50Hz) 24m/分(60Hz) 20m/分(50Hz) 24m/分(60Hz) または 20：5m/分(50Hz) 24：6m/分(60Hz) 低速 10m/分(50Hz) 12m/分(60Hz) 電源 200V(50Hz/60Hz) 220V(60Hz) 短時間定格 30分 15分・30分 モータ E種絶縁 標準押ボタン 4点（4芯×0.5m） 塗装 マンセル 10R5.5/14.5 1）特殊異電圧も相談に応じます。 2）6点押ボタン式は7芯×0.5mです。標準以外の長さにも相談に応じます。 3）クレーンに対応する6点押ボタン式が必要な時はメールまたはFAXでお問い合わせください。サドル用スイッチボックスはオプションです。又、この時の7芯（サドル用スイッチボックス）4芯（サドル用モータつなぎ線）電源線の長さにも相談に応じます。 4）横行スピードで低速型又は2速型を指定される場合はメールまたはFAXでお問い合わせください。 5）揚程及び押ボタンコード長さは標準仕様以外の長さにも相談に応じます。 6）非常停止付押ボタンも用意しておりますのでご指定下さい。 ■仕様 品番 定格 荷重 (t) 試験 荷重 (t) 巻上げ モータ出力 (kW) 高速1速: 低速2速 横行 モータ 出力 (kW) 巻上速度(m/分) 揚程4m 揚程6m 50Hz 1速:2速 60Hz 1速:2速 上下・横行：定速式 M73AM-K2540 M73AM-K2560 250kg 313kg 0.5 0.4 7.8 9.3 M73AM-K4940 M73AM-K4960 490kg 613kg 0.9 7.4 8.7 M73AM-00540 M73AM-00560 0.5 625kg 0.9 7.3 8.6 M73AM-009W40 M73AM-009W60 0.9 1125kg 0.9 3.7 4.4 M73AM-00940 M73AM-00960 0.9 1125kg 1.7 6.9 8.3 M73AM-01W40 M73AM-01W60 1 1.25 0.9 3.6 4.3 M73AM-01040 M73AM-01060 1 1.25 1.7 6.8 8.2 M73AM-01540 M73AM-01560 1.5 1.88 3.4 8.7 10.3 M73AM-02W40 M73AM-02W60 2 2.5 1.7 3.4 4.1 M73AM-02040 M73AM-02060 2 2.5 3.4 6.9 8.1 M73AM-02540 - 2.5 3.13 3.4 0.75 5.5 6.5 M73AM-02840 - 2.8 3.5 3.4 4.43 5.25 M73AM-03040 - 3 3.75 3.4 4.35 5.15 M73AM-04840 - 4.8 6.0 3.4 2.83 3.35 M73AM-05040 - 5 6.25 3.4 2.75 3.25 M73AM-07540 - 7.5 9.38 3.4 0.75×2 1.8 2.1 M73AM-10040 - 10 12.5 3.4×2 2.7 3.2 上下：2速式、横行：定速式 M73BM-K2540 M73BM-K2560 250kg 313kg 0.5:0.17 0.4 又は 0.4：0.1 7.8:2.6 9.3:3.1 M73BM-K4940 M73BM-K4960 490kg 613kg 0.9:0.3 7.4:2.5 8.7:2.8 M73BM-00540 M73BM-00560 0.5 625kg 0.9:0.3 7.3:2.4 8.6:2.8 M73BM-009W40 M73BM-009W60 0.9 1125kg 0.9:0.3 3.7:1.2 4.4:1.5 M73BM-00940 M73BM-00960 0.9 1125kg 1.7:0.57 6.9:2.3 8.3:2.8 M73BM-01W40 M73BM-01W60 1 1.25 0.9:0.3 3.6:1.2 4.3:1.4 M73BM-01040 M73BM-01060 1 1.25 1.7:0.57 6.8:2.2 8.2:2.7 M73BM-01540 M73BM-01560 1.5 1.88 3.4:1.14 8.7:2.9 10.3:3.4 M73BM-02W40 M73BM-02W60 2 2.5 1.7:0.57 3.4:1.1 4.1:1.3 M73BM-02040 M73BM-02060 2 2.5 3.4:1.14 6.9:2.3 8.1:2.7 M73BM-02540 - 2.5 3.13 3.4:1.14 0.75 又は 0.75 : 0.19 5.5:1.8 6.5:2.1 M73BM-02840 - 2.8 3.5 3.4:1.14 4.43:1.45 5.25:1.75 M73BM-03040 - 3 3.75 3.4:1.14 4.35:1.4 5.15:1.7 M73BM-04840 - 4.8 6.0 3.4:1.14 2.83:0.95 3.35:1.05 M73BM-05040 - 5 6.25 3.4:1.14 2.75:0.9 3.25:1.0 ■寸法表（単位：mm） 品番 寸法 A B C *γ D E F G I J K M M73AM-K25** 482+ *2β 251+ *β 231+ *β 75 168 108 246 120 267/276 261/287 110 - M73AM-K49** 267/303 261/287 - M73AM-005** - M73AM-009W** 208 68 246 120 - M73AM-01W** 174 127 290/321 274/298 - M73AM-009** 208 68 267/303 261/287 - M73AM-010** 174 127 290/321 274/298 - M73AM-015** 516+ *2β 268+ *β 248+ *β 100 198 174 324 148 342/372 313/345 122 - M73AM-02W** 219 82 290/321 274/298 - M73AM-020** 198 174 342/372 313/345 - M73AM-025** 574+ *2β 323+ *β 251+ *β 198 174 316 160 167 - M73AM-028** 258 114 - M73AM-030** M73AM-048** 612+ *2β 342+ *β 270+ *β 125 273 102 336 170 178 -  M73AM-05040 M73AM-07540 125 - - 336 170 178 - M73AM-10040 150 - - 696 360 342/342 313/342 180 813/ 990 M73BM-K25** 482+ *2β 251+ *β 231+ *β 75 168 108 246 120 267/276 261/287 110 - M73BM-K49** 267/303 261/287 - M73BM-005** M73BM-009W** 208 68 246 120 - M73BM-009** 174 127 290/321 274/298 - M73BM-01W** 208 68 267/303 261/287 - M73BM-010** 174 127 290/321 274/298 - M73BM-015** 516+ *2β 268+ *β 248+ *β 100 198 174 324 148 342/372 313/345 122 - M73BM-02W** 219 82 290/321 274/298 - M73BM-020** 198 174 342/372 313/345 - M73BM-02540 574+ *2β 323+ *β 251+ *β 198 174 316 160 167 - M73BM-02840 258 114 - M73BM-03040 M73BM-04840 612+ *2β 342+ *β 270+ *β 125 273 102 336 170 178 - M73BM-05040 7）D·E寸法は、揚程によって異なります。 8）*β ·*γについてはこちらの説明を参照下さい。 9）K寸法は、適用横行レールが最小の場合を示します。 品番 定格荷重 (t) フック間最小距離 （H） 適用横行 レール幅 横行最小 回転半径 自重 (kg) M73AM-K25** 250kg 575 75 100 125 150 1100 （800） 74(77) M73AM-K49** 490kg 575 77(79) M73AM-005** 0.5 575 77(79) M73AM-009W** 0.9 740 94(102) M73AM-01W** 1 740 94(102) M73AM-009** 0.9 620 103(106) M73AM-010** 1 620 103(106) M73AM-015** 1.5 735 100☆ 125 150 1500 （800） 195(200) M73AM-02W** 2 795 127(133) M73AM-020** 2 735 200(206) M73AM-025** 2.5 745 1500 （1000） 192 M73AM-028** 2.8 1000 209 M73AM-030** 3 1000 209 M73AM-048** 4.8 1060 125 150 175 2000 （1000） 246  M73AM-05040 5 1060 246 M73AM-07540 7.5 1200 ∞ 480 M73AM-10040 10 1180 ∞ 619 M73BM-K25** 250kg 575 75 100 125 150 1100 （800） 88(91) M73BM-K49** 490kg 575 93(96) M73BM-005** 0.5 575 93(96) M73BM-009W** 0.9 740 113(119) M73BM-009** 0.9 620 123(126) M73BM-01W** 1 740 113(119) M73BM-010** 1 620 123(126) M73BM-015** 1.5 735 100☆ 125 150 1500 （800） 216(220) M73BM-02W** 2 795 147(153) M73BM-020** 2 735 220(227) M73BM-02540 2.5 745 1500 （1000） 209 M73BM-02840 2.8 1000 226 M73BM-03040 3 1000 226 M73BM-04840 4.8 1060 125 150 175 2000 （1000） 263 M73BM-05040 5 1060 263 10）適用横行レール幅以外も相談に応じます。 11）横行最小回転半径で（　）内の数値のトロリも製造しておりますのでご指定下さい。 12）自重（　）内数値は、4点押ボタン式の揚程6mを示します。 ☆印・・・I形鋼100を使用する時、定格荷重が2.5t以上の場合は、スパンによって強度不足になりますので、ご連絡下さい。

運賃、および消費税は、記載価格には、含まれていません。
