軽量ボールローラーコンベヤ 600mm(ゴミ排出穴付き) 品番 M2234UFH-06A 【詳細表示】
商品番号 M2234UFH-06A 価 格
軽量ボールローラーコンベヤ 600mm(ゴミ排出穴付き)/M2234UFH-06A 軽量ボールローラーコンベヤ 600mm(ゴミ排出穴付き)
品番 M2234UFH-06A
価格は下記をご覧ください

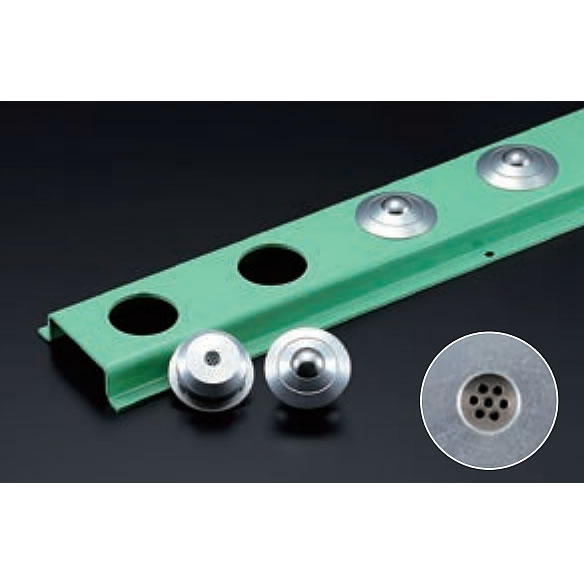

プレス成型品プレインベアをユニット化した製品です。
自由な組み合わせにより、重量物の搬送、収納の省力化に役立ちます。
M2234UFHを使用したゴミ排出ユニットを基本ラインナップとして、軽量用ユニットに補強パーツを取付けて耐荷重性を向上させた中量用ユニットや、M2234UFHを使用した重荷重用ゴミ排出ワンタッチユニットも標準化しました。

従来のボールトランスファ は、内部に入り込んだゴミ等により回転不良を起こしやすいのが欠点でした。
「プレインベア」はメインボール直下にあるサポートボールでは荷重を受けない特徴的な構造により、ゴミの溜まりやすい本体最下点に多数のゴミ排出穴をあけることができ、内部に入り込んだゴミや水などを走行時に排出します。(下向き仕様 はゴミ排出スリットから排出されます)

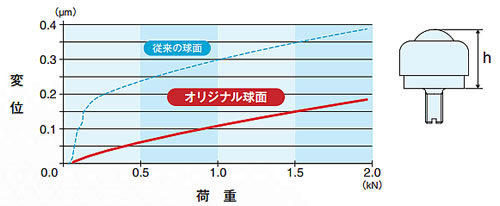

プレインベア(PV20B)にかかる荷重と高さ(h)の変位(たわみ量)の関係
※愛知県産業技術研究所による測定



■プレインベア(PV20B)にかかる荷重と球面によるメインボール・サポートボールの接触圧力
(計算値による)
荷重 20kgf 80kgf 100kgf
オリジナル球面 2,540MPa 4,040MPa 4,350MPa


■荷重表記について
●動定格荷重/静定格荷重
プレインベア切削品(樹脂製は除く)での荷重表記となります。
動定格荷重とは、連続走行が可能となる積載荷重です。
一般的なワークの搬送などでご使用される場合は、“動定格荷重”表記 が目安となります。
静定格荷重とは、プレインベアと接点を持つワークを動かす際に、その始動抵抗係数が3/100以下となることが可能な積載荷重です。
プレインベアをワークの位置決めなどにご使用される場合は、“静定格荷重”表記が目安となります


●推奨使用荷重
プレインベア樹脂タイプ、プレス成型品での荷重表記となります。
推奨使用荷重とは、球面形状や材質などの違いにより左記表記 (動定格荷重、静定格荷重)にあてはまらない製品で、ワークを動かす際に、その始動抵抗係数が3/100以下となることが可能 な積載荷重です。
ワークの位置決め、搬送に関係なく“推奨使用荷重”表記が目安となります。


■寸法図



■仕様 [ゴミ排出穴付プレインベア使用]
品番 M2234UFH-06A M2234UFH-09A M2234UFH-12A M2234UFH-18A
使用方向 上向き
本体寸法 (mm) L 600 900 1,200 1,800
P P100×5=500 P100×8=800 P100×11=1,100 P100×17=1,700
P1 50 50 50 50
取付穴 (mm) K P200×2=400 P200×4=800 P200×5=1,000 P200×8=1,600
K1 100 50 100 100
質量 3.7kg 5.6kg 7.4kg 11.1kg
使用プレインベア 6個 9個 12個 18個
M2234UFH…動定格荷重:1,176N(120kgf)/静定格荷重:1,960N(200kgf)
※使用本数に関わらず搬送物最大積載重量:1,000kg

運賃、および消費税は、記載価格には、含まれていません。
