| ローヘッド形電動トロリ付ホイスト0.5t揚程6m/品番 M178-0.5TL-T55 |
【詳細表示】 |
| 商品番号 |
M178-0.5TL-T55 |
価 格 |
 |
ローヘッド形電動トロリ付ホイスト0.5t揚程6m
品番 M178-0.5TL-T55
価格は下記をご覧ください。 |
■特長
ローヘッド形ホイストは、天井が低い建屋や揚程の割りに荷物寸法が大きい場合に、ロードブロックをIビーム下端まで巻き上げられるよう設計されています。
特に、フックの最上限までの距離をできるだけ小さく設計しましたので、天井の低い作業現場でもいっぱいまで上げることができます。
電動トロリ付ホイストは、荷の移動範囲が広く、移動回数も頻繁な作業現場に適します。
また、天井クレーンとして建屋いっぱいにレールを設置すれば、押ボタンひとつで自由に、しかもスピーディーに荷を運ぶことができます。
そのほか、１本のレールにホイストを数台取り付けて使うこともできます。
■仕様表
| 品番 |
M178-0.5TL-T55 |
M178-1TL-T55 |
M178-2TL-T55 |
| M178-1THL-T55 |
M178-2THL-T55 |
| 定格荷重（ｔ） |
0.5 |
1 |
2 |
| 揚程（ｍ） |
6 |
６および12 |
| 巻上 |
巻上速度
（m/s） |
50Hz |
0.183（11） |
0.183（11） |
0.14（8.4） |
| 60Hz |
0.217（13） |
0.217（13） |
0.167（10） |
モータ
(kW) |
50Hz |
1 |
1.9 |
2.9 |
| 60Hz |
1.2 |
2.3 |
3.5 |
| 極数 |
4 |
定格電流
（A） |
50Hz |
6.5 |
11 |
18 |
60Hz
（200/220V） |
7.0/6.5 |
12/11 |
18/17 |
| 横行 |
横行速度
（m/s） |
50Hz |
0.35（21） |
| 60Hz |
0.417（25） |
モータ
(kW) |
50Hz |
0.3 |
0.3 |
0.3 |
| 60Hz |
0.36 |
0.36 |
0.36 |
| 極数 |
4 |
定格電流
（A） |
50Hz |
2 |
2 |
2 |
60Hz
（200/220V） |
1.6/1.8 |
1.6/1.8 |
1.6/1.8 |
ワイヤ
ロープ |
ワイヤロープ掛数 |
4本 |
| 構成 |
6×W(19)-Ｂ |
|
6×Ｆi(i29)-Ｂ |
| 直径（mm） |
φ4 |
φ6.3 |
φ8 |
| 反復定格 |
40％ED、400回/h |
| 操作方式 |
床上押ボタン操作（6点） |
| 電源 |
三相200V 50/60Hz、220V 60Hz |
（注1）巻上、横行速度の（ ）内は、m/min換算値を示します。
| 品番 |
M178-2.8TL-T55 |
M178-3TL-T55 |
M178-5TL-T55 |
| M178-2.8THL-T55 |
M178-3THL-T55 |
| 定格荷重（ｔ） |
2.8 |
3 |
5 |
| 揚程（ｍ） |
６/12 |
6 |
| 巻上 |
巻上速度
（m/s） |
50Hz |
0.125（7.5） |
0.125（7.5） |
0.112（6.7） |
| 60Hz |
0.15（9.0） |
0.15（9.0） |
0.133（8.0） |
モータ
(kW) |
50Hz |
4 |
4.2 |
5.9 |
| 60Hz |
4.8 |
5 |
7 |
| 極数 |
4 |
定格電流
（A） |
50Hz |
20 |
21 |
28.5 |
60Hz
（200/220V） |
21/20 |
22/21 |
31/29.5 |
| 横行 |
横行速度
（m/s） |
50Hz |
0.35（21） |
| 60Hz |
0.417（25） |
モータ
(kW) |
50Hz |
0.45 |
0.45 |
0.63 |
| 60Hz |
0.55 |
0.55 |
0.75 |
| 極数 |
4 |
定格電流
（A） |
50Hz |
2.7 |
2.7 |
3 |
60Hz
（200/220V） |
2.0/2.3 |
2.0/2.3 |
2.3/2.6 |
ワイヤ
ロープ |
ワイヤロープ掛数 |
4本 |
| 構成 |
6×Ｆi(i29)-Ｂ |
| 直径（mm） |
φ10 |
φ10 |
φ12.5 |
| 反復定格 |
40％ED、400回/h |
| 操作方式 |
床上押ボタン操作（6点） |
| 電源 |
三相200V 50/60Hz、220V 60Hz |
■寸法図・寸法表

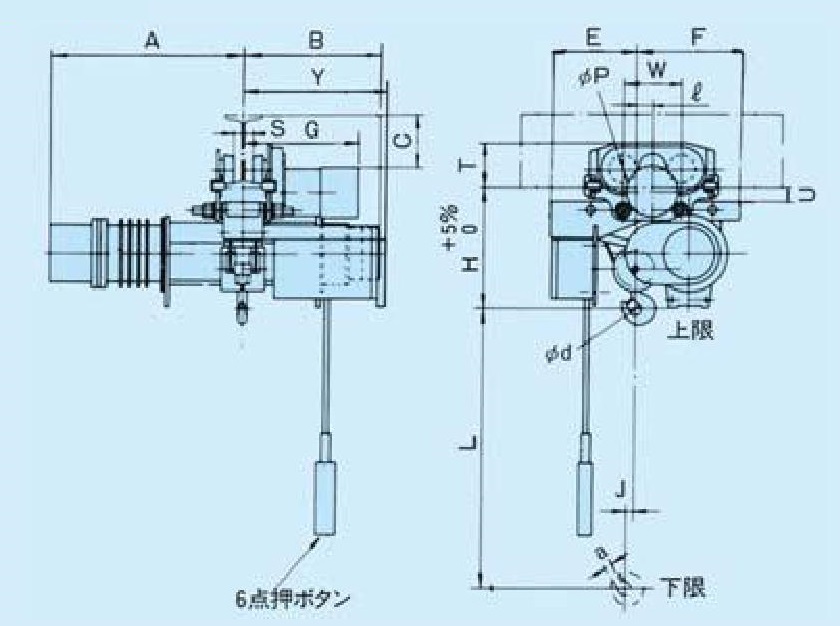

●M178-0.5TL-T55

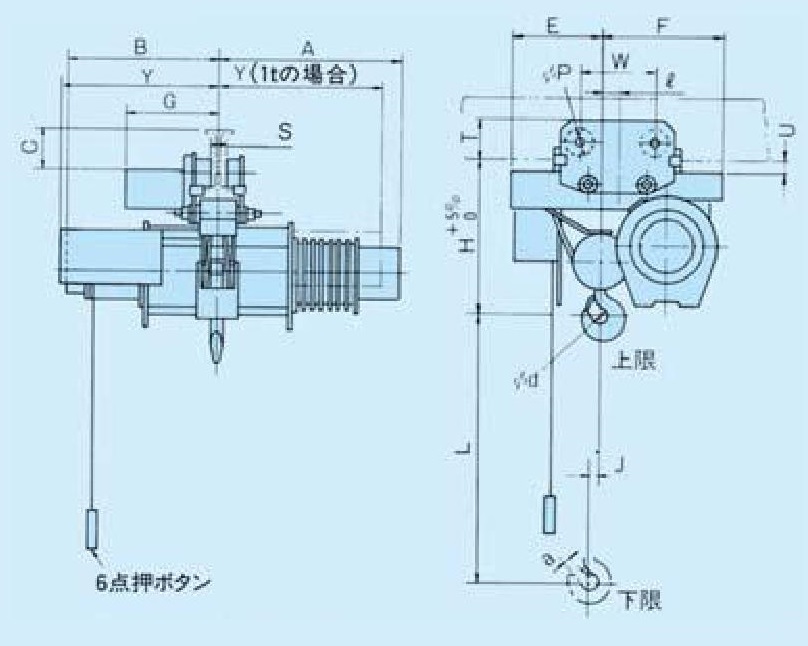

●M178-1TL-T55

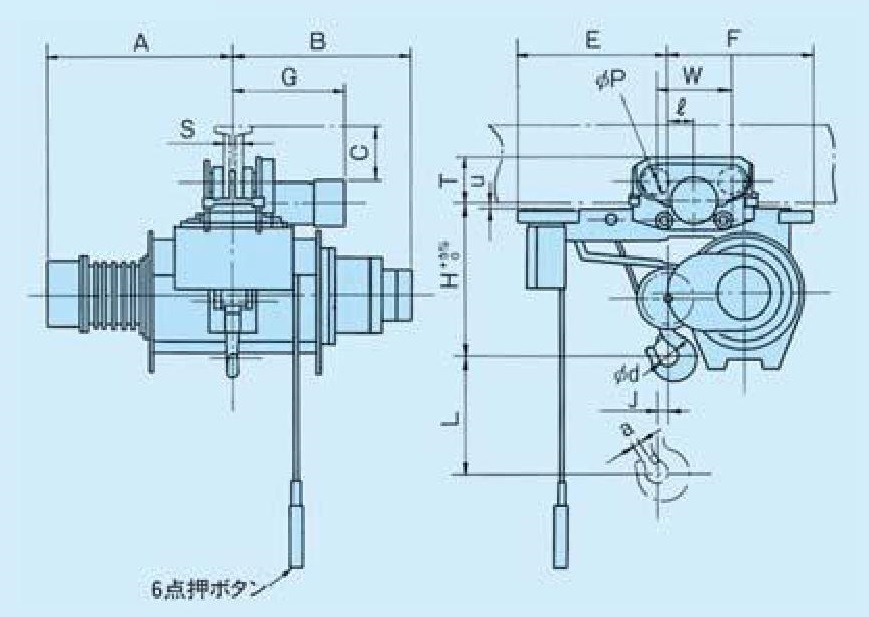

●M178-2/2.8/3TL-T55、M178-1THL-T55
●M178-2/2.8/3THL-T55、M178-5TL-T55
| 品番 |
揚程
(m) |
概略寸法(mm) |
概略
質量
(kg) |
| L |
H |
A |
B |
W※1 |
E |
F |
φｄ |
J |
Y |
φP |
a |
r |
| M178-0.5TL-T55 |
6 |
400 |
550 |
430 |
200/290 |
410 |
340 |
40 |
26 |
ー |
96 |
21 |
40 |
155 |
| M178-1TL-T55 |
6 |
425 |
665 |
475 |
295 |
360 |
45 |
28 |
555 |
96 |
23 |
54 |
205 |
| M178-1THL-T55 |
12 |
450 |
675 |
560 |
325 |
465 |
35 |
108 |
285 |
| M178-2TL-T55 |
6 |
515 |
705 |
540 |
365 |
480 |
56 |
42 |
630 |
96 |
36 |
85 |
310 |
| M178-2THL-T55 |
12 |
520 |
785 |
635 |
380 |
565 |
43 |
104 |
400 |
| M178-2.8TL-T55 |
6 |
600 |
785 |
600 |
230/310 |
400 |
575 |
71 |
46 |
620 |
128 |
42 |
100 |
435 |
| M178-2.8THL-T55 |
12 |
650 |
830 |
700 |
230/410 |
480 |
660 |
50 |
99 |
605 |
| M178-3TL-T55 |
6 |
600 |
785 |
600 |
230/310 |
400 |
575 |
71 |
46 |
620 |
128 |
42 |
100 |
435 |
| M178-3THL-T55 |
12 |
650 |
830 |
700 |
230/410 |
480 |
660 |
50 |
99 |
605 |
| M178-5TL-T55 |
6 |
810 |
845 |
690 |
250/330 |
610 |
680 |
90 |
35 |
700 |
156/140
※2 |
58 |
89 |
750 |
※1：W寸法は駆動側/従動側を示します。
※2：駆動側/従動側
| 品番 |
最小屈曲半径
（ｍ） |
使用形鋼との間隙
（ｍｍ） |
S |
T |
U |
C |
G |
| M178-0.5TL-T55 |
1.3（5.0） |
（150×75×5．5） |
17 |
147 |
53 |
85 |
361 |
| 200×100×7 |
42 |
148 |
52 |
135 |
374 |
| 250×125×7．5 |
67 |
151 |
49 |
185 |
387 |
M178-1TL-T55
M178-1THL-T55 |
1.5 |
200×100×7 |
42 |
148 |
52 |
135 |
374 |
| 250×125×7．5 |
67 |
151 |
49 |
185 |
387 |
| 300×150×11．5 |
92 |
160 |
40 |
225 |
400 |
M178-2TL-T55
M178-2THL-T55 |
1.8 |
200×100×7 |
42 |
148 |
32 |
135 |
378 |
| 250×125×7．5 |
67 |
151 |
29 |
185 |
391 |
| 300×150×11．5 |
92 |
160 |
20 |
225 |
404 |
M178-2.8TL-T55
M178-2.8THL-T55 |
2.0/3.5 |
250×125×7．5 |
52 |
177 |
28 |
180 |
417 |
| 300×150×11．5 |
77 |
187 |
18 |
220 |
430 |
| 450×175×11 |
102 |
185 |
20 |
370 |
443 |
M178-3TL-T55
M178-3THL-T55 |
2.0/3.5 |
250×125×7．5 |
52 |
177 |
28 |
180 |
417 |
| 300×150×11．5 |
77 |
187 |
18 |
220 |
430 |
| 450×175×11 |
102 |
185 |
20 |
370 |
443 |
| M178-5TL-T55 |
3.0 |
300×150×11．5 |
77 |
225 |
30 |
215 |
450 |
| 450×175×11 |
102 |
223 |
32 |
365 |
463 |
※3：1／2tでIビーム（150×75×5.5）の場合は、最小屈曲半径は5mとなります。
※4：1／2tでIビーム（150×75×5.5）の場合は、Iビームと建屋の間に50mmの介物を要します。
※5：特にご指定のない場合は、■印I形鋼寸法に合わせて納入いたします。
※6：外形寸法は製造上生じうる最大寸法を記載していますので、実際の寸法が表示値を超えることはありません。ご使用の際は、周辺との干渉を十分に確認してください。
|
運賃、および消費税は、記載価格には、含まれていません。
