■フレーム負荷能力表
機長 |
負荷能力(kgf) |
集中荷重 |
等分布荷重 |
0.99m |
60 |
90 |
1.98m |
15 |
20 |
■共通仕様
ローラー形状/材質 |
標準ローラー幅
(W) |
シャフト形状/材質 |
フレーム形状/材質 |
φ20×2.0t / アルミ |
100~600
(50とび) |
φ6丸鋼 / スチール |
[40×20×3t] / アルミ |

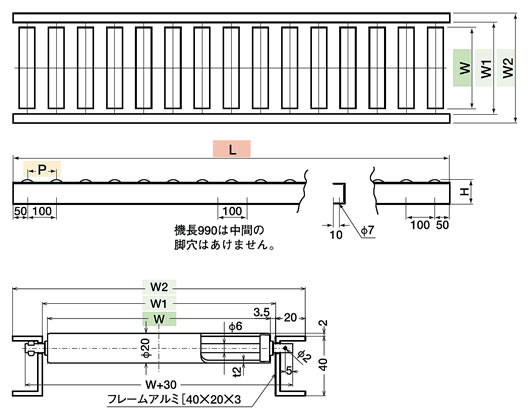

■寸法(mm)
ピッチ
(P) |
機長
(L) |
ローラー幅
(W) |
フレーム内幅
(W1) |
フレーム外幅
(W2) |
ローラー1本の重量
(kg) |
ローラー1本の耐荷重
(kgf) |
22 |
990 1980 |
100 |
107 |
147 |
0.07 |
12 |
200 |
207 |
247 |
0.12 |
12 |
300 |
307 |
347 |
0.18 |
12 |
400 |
407 |
447 |
0.23 |
10 |
500 |
507 |
547 |
0.28 |
8 |
600 |
607 |
647 |
0.34 |
6 |
■価格
品番 |
商品 |
ピッチ |
機長 |
ローラ幅 |
価格 |
SLA20-100-22-990 |
アルミロールコンベヤ |
22mm |
990mm |
100mm |
¥38,000- |
SLA20-150-22-990 |
150mm |
¥41,400- |
SLA20-200-22-990 |
200mm |
¥43,800- |
SLA20-250-22-990 |
250mm |
¥48,000- |
SLA20-300-22-990 |
300mm |
¥70,600- |
SLA20-400-22-990 |
400mm |
¥58,000- |
SLA20-500-22-990 |
500mm |
¥64,100- |
SLA20-600-22-990 |
600mm |
¥70,000- |
SLA20-100-22-1980 |
1980mm |
100mm |
¥72,000- |
SLA20-150-22-1980 |
150mm |
¥78,700- |
SLA20-200-22-1980 |
200mm |
¥83,100- |
SLA20-250-22-1980 |
250mm |
¥91,400- |
SLA20-300-22-1980 |
300mm |
¥97,000- |
SLA20-400-22-1980 |
400mm |
¥111,700- |
SLA20-500-22-1980 |
500mm |
¥123,800- |
SLA20-600-22-1980 |
600mm |
¥134,400- |
SLA20-100 |
軸付ローラ |
- |
- |
100mm |
¥800- |
SLA20-150 |
150mm |
¥900- |
SLA20-200 |
200mm |
¥1,000- |
SLA20-250 |
250mm |
¥1,100- |
SLA20-300 |
300mm |
¥1,200- |
SLA20-400 |
400mm |
¥1,400- |
SLA20-500 |
500mm |
¥1,500- |
SLA20-600 |
600mm |
¥1,700- |
|
