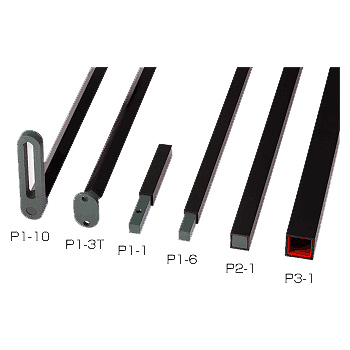

トロリー給電絶縁棒/P1-1シリーズ

トロリー給電絶縁棒／品番 P1-1シリーズ

【詳細表示】

商品番号

P1-1シリーズ

価　格

トロリー給電絶縁棒
品番 P1-1シリーズ
価格は下記をご覧ください。

■特長
●ポリカーボネート樹脂を採用
絶縁サポートは、鉄心を絶縁体のポリカーボネート樹脂でカバーしていますので、耐候性､絶縁性に優れています。ご希望の長さの絶縁サポートも、受注生産品として製作いたします。

＜注意＞
絶縁体を抜き取って溶接したり、切断したりして施工いたしますと事故の原因になりますので、絶対に避けてください。

■寸法図

図10-2	図10-3

図10-4	図10-5

図10-6

■仕様

品番	形状	コレクター使用数	図面番号	サイズ（ｍｍ）				重さ (kg)	材質
品番	形状	コレクター使用数	図面番号	□Ａ	□Ｂ	Ｌ1	Ｌ2	重さ (kg)	材質
P1-1	□24 （鉄心入り）	1P	図10-4	24	19	216	140	1.00	絶縁体ポリカーボネート樹脂
P1-2		2P				366	290	1.07
P1-3		3P				516	440	1.56
P1-3T		3P	図10-3			516	474	1.69
P1-4		4P	図10-4			666	590	2.00
P1-5		5P	図10-4			816	740	2.48
P1-6		6P	図10-5			1000	900	2.97
P1-7		-	図10-6			1000	-	3.09
P1-8		7P	図10-5			1200	1100	3.65
P1-9		8P	図10-5			1400	1300	4.60
P1-10	□24L型（鉄心入り）	-	図10-2			482	450	2.60
P1-11	□24L型（鉄心入り）	-	図10-2			772	740	2.96
P2-1	□31 （鉄心入り）	-	図10-6	31	25	1000	-	5.60
P2-2		-				1200	-	6.73
P2-3		-				1400	-	7.85
P3-1	□45 （角パイプ入り）	-		45	38	1000	-	2.39
P3-2		-				1200	-	2.89
P3-3		-				1400	-	3.35

運賃、および消費税は、記載価格には、含まれていません。
