油圧式テーブルリフト/MF16DL-15-0406WHシリーズ |
【詳細表示】 |
商品番号 |
MF16DL-15-0406WH |
価 格 |
|

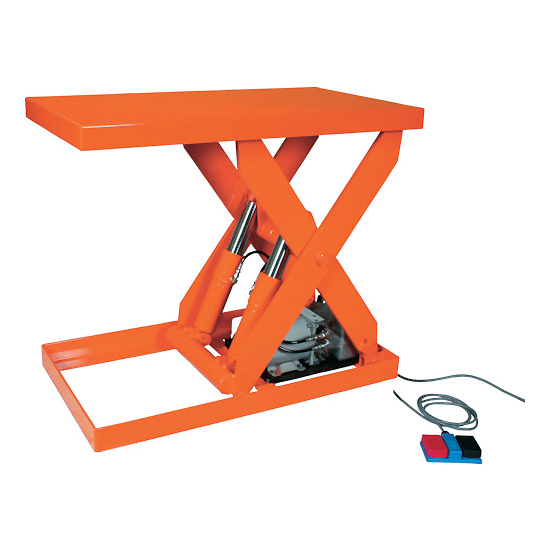

高剛性のフレーム本体内に油圧ユニットを内蔵し、コンパクトにまとめた一体構造です。
高精度のギアポンプでわずらわしい騒音も大幅にダウンします。
作業性に優れたフットスイッチ付です。 |
油圧式テーブルリフト
MF16DL-15-0406WH
シリーズ
廃番
|
■共通仕様
昇降方式 |
電動油圧式(タービン油:ISO-VG32使用) |
電源 |
三相200V |
電源コード長さ |
4m |
操作方法 |
フットスイッチ(コード長さ:2m) |
ユニット |
内蔵式 |
最大使用頻度 |
15回/時間 |
その他 |
上昇端リミットスイッチ付 |
■油圧ユニットについて
作動油の交換時期は使用状態によって異なりますが500時間運転毎、又は1年経過毎に交換してください。
タンクの適正油面はリフターを最上端までリフトさせた時、 タンクの給油口上面から90mmのところです。コミが入らないよう注意してください。油圧作動油はタービン油ISO-VG32が2リットル必要です。
■仕様
品番 |
均等
荷重
(kg) |
テーブル寸法
幅×長さ(mm) |
ストローク
(mm) |
高さ(mm)
(最低~最高) |
上昇時間
(秒) |
出力
(kW) |
質量
(kg) |
50Hz |
60Hz |
MF16DL-15-0406WH |
150 |
450×600 |
560 |
260~820 |
8 |
6 |
0.4 |
81 |
MF16DL-15-0408WH |
150 |
450×800 |
1040 |
260~1300 |
12 |
10 |
0.4 |
97 |
MF16DL-15-0606WH |
150 |
600×600 |
560 |
260~820 |
8 |
6 |
0.4 |
84 |
MF16DL-15-0608WH |
150 |
600×800 |
1040 |
260~1300 |
12 |
10 |
0.4 |
100 |
MF16DL-30-0406H |
300 |
450×600 |
280 |
155~435 |
8 |
6 |
0.4 |
66 |
MF16DL-30-0408H |
300 |
450×800 |
520 |
155~675 |
12 |
10 |
0.4 |
75 |
MF16DL-30-0606H |
300 |
600×600 |
280 |
155~435 |
8 |
6 |
0.4 |
69 |
MF16DL-30-0608H |
300 |
600×800 |
520 |
155~675 |
12 |
10 |
0.4 |
78 |
MF16DL-50-0509H |
500 |
500×900 |
620 |
155~775 |
15 |
12 |
0.55 |
95 |
MF16DL-50-0510H |
500 |
500×1050 |
750 |
155~905 |
17 |
14 |
0.55 |
107 |
MF16DL-50-0609H |
500 |
600×900 |
620 |
155~775 |
15 |
12 |
0.55 |
98 |
MF16DL-50-0610H |
500 |
650×1050 |
750 |
155~905 |
17 |
14 |
0.55 |
111 |
MF16DL-50-0612H |
500 |
600×1200 |
860 |
155~1015 |
19 |
16 |
0.55 |
122 |
MF16DL-50-0809H |
500 |
800×900 |
620 |
155~775 |
15 |
12 |
0.55 |
112 |
MF16DL-50-0810H |
500 |
800×1050 |
750 |
155~905 |
17 |
14 |
0.55 |
126 |
MF16DL-50-0812H |
500 |
800×1200 |
860 |
155~1015 |
19 |
16 |
0.55 |
129 |
MF16DL-50-0909H |
500 |
900×900 |
620 |
155~775 |
15 |
12 |
0.55 |
115 |
MF16DL-50-0912H |
500 |
900×1200 |
860 |
155~1015 |
19 |
16 |
0.55 |
144 |
MF16DL-50-1010H |
500 |
1050×1050 |
750 |
155~905 |
17 |
14 |
0.55 |
132 |
MF16DL-50-1212H |
500 |
1200×1200 |
860 |
155~1015 |
19 |
16 |
0.55 |
154 |
MF16DL-50-0810WH |
500 |
800×1050 |
1300 |
300~1600 |
18 |
15 |
1.13 |
186 |
MF16DL-50-1010WH |
500 |
1050×1050 |
1300 |
300~1600 |
18 |
15 |
1.13 |
192 |
MF16DL-100-0510H |
1000 |
500×1050 |
750 |
155~905 |
34 |
28 |
0.55 |
141 |
MF16DL-100-0610H |
1000 |
650×1050 |
750 |
155~905 |
34 |
28 |
0.55 |
145 |
MF16DL-100-0810H |
1000 |
800×1050 |
750 |
155~905 |
34 |
28 |
0.55 |
163 |
MF16DL-100-1010H |
1000 |
1050×1050 |
750 |
155~905 |
34 |
28 |
0.55 |
170 |
MF16DL-100-0509H |
1000 |
500×900 |
605 |
155~760 |
30 |
24 |
0.55 |
130 |
MF16DL-100-0612H |
1000 |
600×1200 |
860 |
155~1015 |
38 |
32 |
0.55 |
162 |
MF16DL-100-0615H |
1000 |
600×1500 |
1050 |
155~1205 |
28 |
24 |
1.13 |
200 |
MF16DL-100-0812H |
1000 |
800×1200 |
860 |
155~1015 |
38 |
32 |
0.55 |
170 |
MF16DL-100-0815H |
1000 |
800×1500 |
1050 |
155~1205 |
28 |
24 |
1.13 |
211 |
MF16DL-100-0912H |
1000 |
900×1200 |
860 |
155~1015 |
38 |
32 |
0.55 |
185 |
MF16DL-100-1015H |
1000 |
1000×1500 |
1050 |
155~1205 |
28 |
24 |
1.13 |
240 |
MF16DL-100-1212H |
1000 |
1200×1200 |
860 |
155~1015 |
38 |
32 |
0.55 |
195 |
MF16DL-100-1215H |
1000 |
1200×1500 |
1050 |
155~1205 |
28 |
24 |
1.13 |
250 |
MF16DL-200-0612H |
2000 |
600×1200 |
700 |
250~950 |
22 |
18 |
1.13 |
275 |
MF16DL-200-0812H |
2000 |
800×1200 |
700 |
250~950 |
22 |
18 |
1.13 |
280 |
■ジャバラタイプ
品番 |
均等
荷重
(kg) |
テーブル寸法
幅×長さ(mm) |
ストローク
(mm) |
高さ(mm)
(最低~最高) |
上昇時間
(秒) |
出力
(kW) |
質量
(kg) |
50Hz |
60Hz |
MF16DL-15-0609WJH |
150 |
600×950 |
1040 |
260~1300 |
12 |
10 |
0.4 |
120 |
MF16DL-30-0609JH |
300 |
600×950 |
520 |
155~675 |
12 |
10 |
0.4 |
97 |
MF16DL-50-0610JH |
500 |
650×1050 |
620 |
155~775 |
15 |
12 |
0.55 |
120 |
MF16DL-50-0612JH |
500 |
650×1200 |
750 |
155~905 |
17 |
14 |
0.55 |
134 |
MF16DL-50-0713JH |
500 |
750×1350 |
860 |
155~1015 |
19 |
16 |
0.55 |
153 |
MF16DL-100-0612JH |
1000 |
650×1200 |
750 |
155~905 |
34 |
28 |
0.55 |
168 |
MF16DL-100-0713JH |
1000 |
750×1350 |
860 |
155~1015 |
38 |
32 |
0.55 |
192 |
MF16DL-200-0612JH |
1900 |
750×1350 |
700 |
255~955 |
22 |
18 |
1.13 |
350 |
|
運賃、および消費税は、記載価格には、含まれていません。
