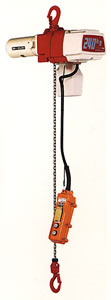

小型チェーンブロック（2速選択形）/M75-D06SDシリーズ

小型チェーンブロック（2速選択形）/品番　M75-D06SDシリーズ

【詳細表示】

商品番号

M75-D06SDシリーズ

価　格

●超高速の昇降速度 0.112～0.400 m/s（6.7～24.0 m/min）
●デッドスペースを最小限にしたショートヘッドタイプ
●メカニカルブレーキ付
●上限リミットスイッチ付
●過巻防止装置付（非常用）
●小型軽量10.0 kg。1速形で質量わずか11.5 kg。
●強力ロードチェーン使用（特殊防錆処理の合金鋼焼入チェーン）
●豊富なアクセサリー

作業に合わせた最適速度に調整可能。微速付なので型合わせ・組立てなどの精密作業に威力を発揮します。

小型チェーンブロック
（2速選択形）
品番　M75-D06SDシリーズ
価格は下記をご覧ください

■寸法

品番	寸法　(mm)
品番	a	d	e	f	h	i	g	j	k	m
M75-D06SD	371	187	184	205	125	80	25	25	340	92
M75-D10SD	371	187	184	205	125	80	25	25	340	92
M75-D16SD	428	205	223	219	135	84	25	25	362	92
M75-D24SD	428	205	223	219	135	84	25	25	362	92
M75-D48SD	428	205	223	229	155	74	24	24	454	149

■仕様

品番			M75-D06SD	M75-D10SD	M75-D16SD	M75-D24SD	M75-D48SD
定格荷重（kg）			60	100	160	240	480
モーター出力（W）			300	300	600	600	600
時間定格（min）			15	15	25	25	20
反復定格		付加時間率（%ED）	20	20	30	30	30
反復定格		最大起動ひん度（回/時）	120	120	180	180	180
定格電流（A）			6	6	10.5	10.5	10.5
昇降速度	最高速最低速	m/s	0.4 0.025	0.25 0.025	0.333 0.025	0.225 0.0583	0.112 0.0333
昇降速度	最高速最低速	m/min	24 1.5	15 1.5	20 1.5	13.5 3.5	6.7 2
標準揚程（m）			3	3	3	3	3
押し釦コード長さ（m）			2.5	2.5	2.5	2.5	2.5
ロードチェーン線径L（mm）			4	4	4	4	4
質量（kg）			12	12	16	16	21
フック間最小距離C（mm）			315	315	330	330	520

●給電キャブタイヤケーブル1.25mm2×3芯×5m、接地線出し2Pプラグ付。
●昇降速度は、定格荷重時における巻上下速度の平均的な値です。また荷重の大小によっても速度は異なります。

運賃、および消費税は、記載価格には、含まれていません。
