重荷重回転器/品番 M619B60シリーズ 【詳細表示】
商品番号 M619B60シリーズ 価 格

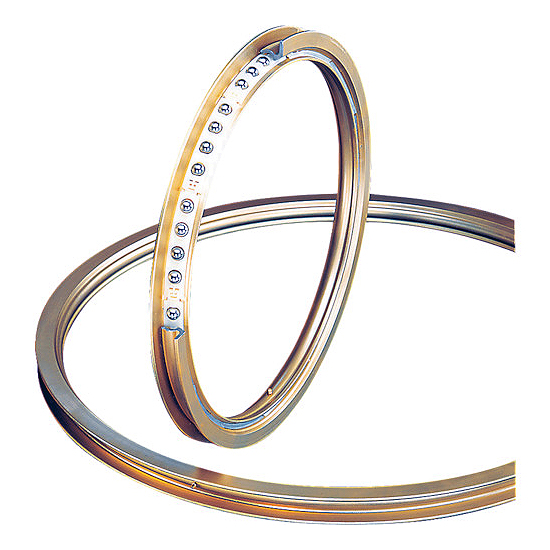

薄型フレームのベアリング形状大径回転治具です。
強靱な構造の上に組込みが簡単、高い回転精度と低い摩擦抵抗が特長です。
重荷重にも対応(スラスト方向 4.0t/ラジアル方向 4.5t)
重荷重回転器
品番 M619B60シリーズ
価格は下記をご覧下さい
■特長

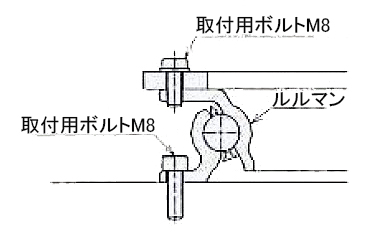

●上下フレーム共に、キリ穴・タップ穴加工できます。(M8現合)
●最大荷重は4.5tで偏荷重にも対応できます。
●軸芯フレ1.5mm以下、面フレ2.0mm以下!
●摩擦係数は各型式共、最大荷重の1.5%以下!注意(荷重が軽すぎるときはこの範囲ではありません)
●全機種フレーム高さは50mmの薄形。
●S33Cと鋼球からできたベアリング形状の回転治具で、縦・横・斜めのどの方向荷重でもしっかりと耐えることがで
きる(ただし荷重はDC〔寸法表より〕内にあること)為、アイデア次第では用途はグーンと広がります。
●本機は上下に関係なくご使用いただけます。

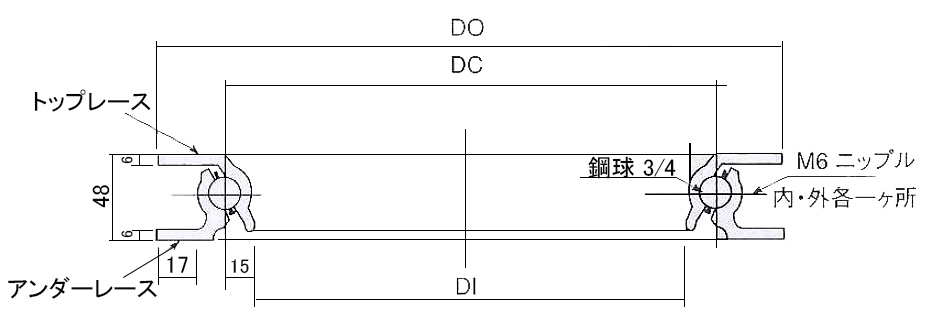

■寸法図


■仕様
品番 M619B60 M619B80 M619B100 M619B120 M619B140 M619B160
外径(mm) DO 668 868 1068 1268 1468 1668
センター(mm) DC 600 800 1000 1200 1400 1600
内径(mm) DI 570 770 970 1170 1370 1570
鋼球数    48 64 80 96 112 128
高さ(mm) H 48
耐荷重(kg) スラスト 1500 2000 2500 3000 3500 4000
ラジアル 1800 2400 3000 3600 4100 4500
自重(kg) 15.0 19.0 23.0 27.0 31.0 35.0
周速 30m/分以下



■使用例
コンベアラインのターンテーブル タテ形使用
偏荷重に 溶接ロボット用回転機こ
旋回台座(2本使いによる特殊使用例) 昇降リフターに取付
■注意
●リテーナは66ナイロン製のため環境温度は--6℃~+60℃が限界です。
●重荷重回転器本体への直接の溶接は避けてください。
●本体が分離する方向へのスラスト荷重(オーバーハング荷重etc.)は避けてください。
●一部の面への集中荷重を避け、剛性が高くルルマン本体全面に当たるような物を介して負荷してください。
また、使い方により本体に歪みが生じる恐れがある時は、取付けベースを考慮してください。


■オプション

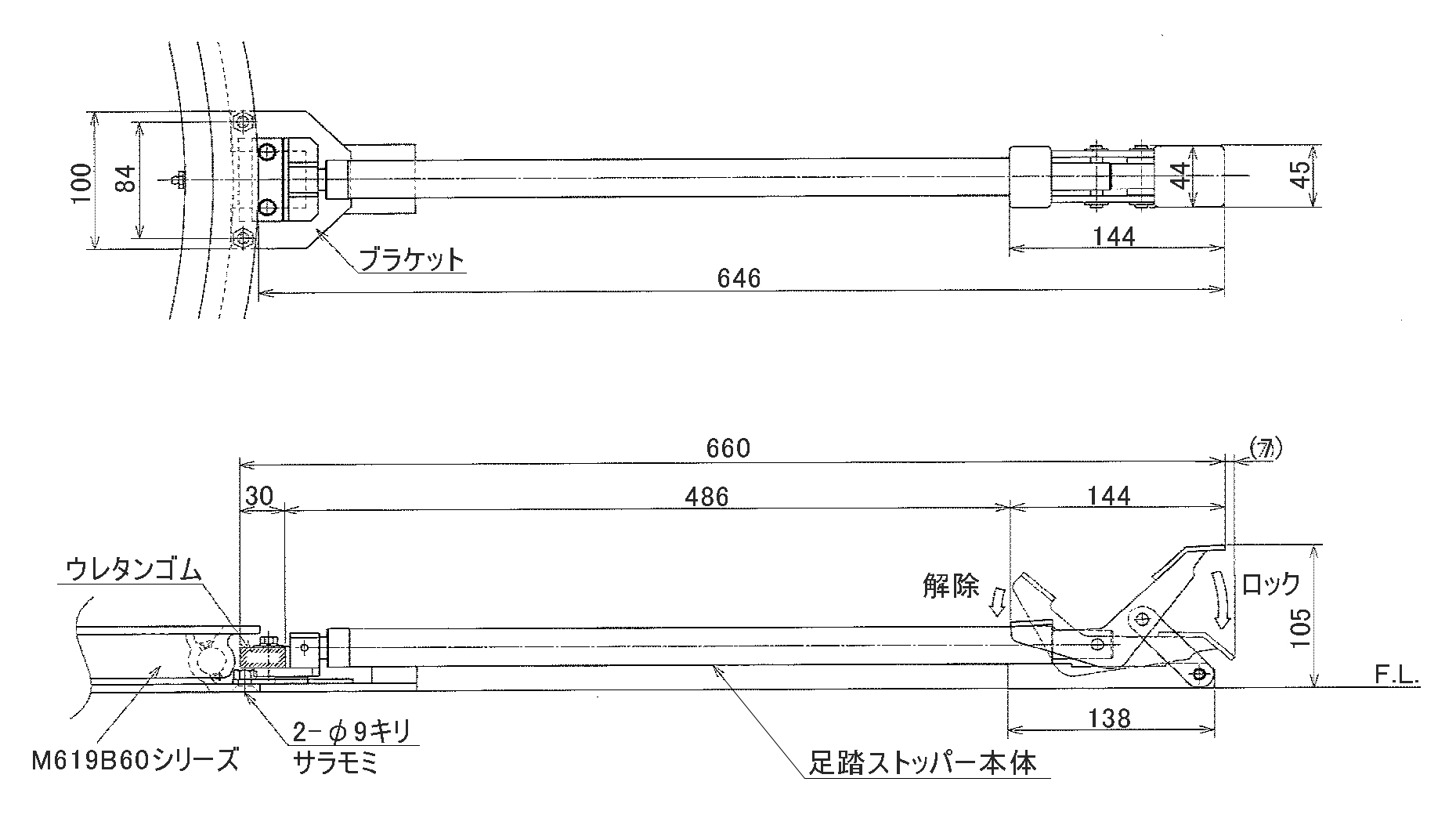

●ストッパー


品番 全長 全高 本体自重 押し付け力 表面処理
M619RRM-STOPPER 660mm 105mm 約3.3kg 約100kg ユニクロメッキ



●穴あけ加工
穴数は等分で4、6、9、12、16、18のいずれかをお選びください。

品番 穴ピッチ タップ キリ穴
M619B60 650 M8 最大9
M619B80 850
M619B100 1050
M619B120 1250
M619B140 1450
M619B160 1650

運賃、および消費税は、記載価格には、含まれていません。
