電動ウインチ単相100V/品番　M409MW-101Mシリーズ 【詳細表示】
商品番号 M409MW-101Mシリーズ 価　格
電動ウインチ単相100V/品番　M409MW-101Mシリーズ ビルトイン・モーターをドラムと並列して内蔵させた電動ウインチです。緻密に設計され低速ギアーによって電動をダイレクトに動かせますので、強力で安定した牽引力が得られます。
またアルミニウム合金鋳物に特殊な熱処理をほどこしていますので、従来品に比べて、いちだんと軽量・小形化しています。
しかも防塵、防錆、防雨にすぐれ、設置場所も省スペース。機種も、ご家庭のコンセントで手軽にお使いいただける単相100Vの0.4kwから工業用の3相200V2.2kwまで標準タイプとして豊富に揃えておりますので、あらゆる用途に合わせて最適な機種が低コストでお選びいただけます。		 電動ウインチ単相100V
品番　M409MW-101Mシリーズ
価格は下記を参照下さい

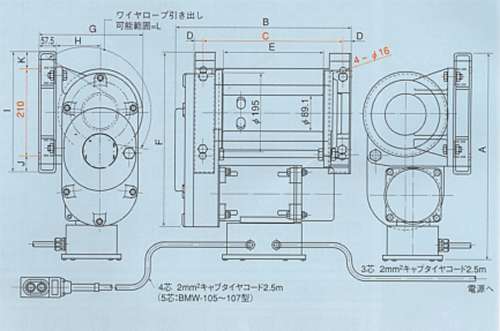

■寸法図


■寸法表
品　　　番 A B C D E F G H I J K L
M409MW-101M 521.8 432.0 349.0 20.0 250.0 433.3 271.5 109.0 300.0 45.0 45.0 162°
M409MW-102M
M409MW-103M
M409MW-105M 588.5 488.0 387.0 15.0 288.0 502.8 301.5 130.0 352.0 105.0 37.0 147°
M409MW-106M
M409MW-107M


●ワイヤーロープセット方法
(1) 1図の様にセットされている六角穴付きなべネジM6（スプリングワッシャー付）4本をゆるめ、ワイヤーロックプレートを取り外します。

(2) ワイヤーロープ末端えを、2図の様にドラムの捨て巻きキープ穴に矢印の方向から通し、引き出して6回ドラムに巻きつけます。これを「捨て巻き」といいます。

(3) 3図のようにワイヤーロープを先端部7cm位をペンチ等でワイヤーロックプレートの溝に合うように曲げぐせをつけて下さい。

(4) ワイヤーロープをドラムプレートのワイヤーガイド溝に入れ、ワイヤーロープ先端部にワイヤーロックプレートをかぶせます。はずす前と同じように4本の六角穴付きなべねじM6（スプリングワッシャー付）でこれを固定します。（図4参照）

※「捨て巻き」・・・・・ワイヤーロープを規定の揚程だけ下ろした場合に、なおワイヤーロープがドラムに巻きついている状態。巻き付け効果によってロープエンドにかかる引張力を軽減させることを目的にしたものです。

■さまざまな使いやすい特徴
●モーター部とドラム部が2列になった並列型ですから、コンパクトで設置場所を取らず狭い場所にでも取付けることができます。
●心臓部であるモーター、減速機講、電磁ブレーキなどは、錆にも強く軽量なアルミニウム合金鋳物で、雨、風、塵に対しても安心です。音も静かです。
●高性能電磁ブレーキを採用していますので、制動力がきわめて高く、細やかな作業にも威力を発揮します。
●ロープの取り付けは、ドラムに開いた2つのワイヤー穴にロープを通し、止め金具を締付けるだけで、簡単、確実にセットできます。
●家電製品同様お手軽にご使用頂ける単相100Vシリーズ18機種、工業用の三相200Vシリーズ36機種と種類が豊富です。
●標準化シリーズによって、短納規低コストでお応えできます。

■単相100V　0.4kW仕様
品番 M409MW-101M M409MW-102M M409MW-103M
周波数 50Hz 60Hz 50Hz 60Hz 50Hz 60Hz
巻き上げ能力
ワイヤー引張力※1		 1層目 1666(170) 1372(140) 2646(270) 2156(220) 4116(420) 3332(340)
3層目 1274(130) 1078(110) 2058(210) 1764(180) 3234(330) 2646(270)
5層目 1078(110) 980(100) 1764(180) 1470(150) 2744(280) 2254(230)
巻き上げ速度
（m/min)		 1層目 9.6 11.8 6 7.4 3.9 4.8
3層目 12.1 14.8 7.5 9.3 4.9 6
5層目 14.5 17.8 9.1 11.1 5.9 7.2
ワイヤーロープ
収容量
（ワイヤー径×長さ）		 1層目 φ6mm×11.0m φ6mm×11.0m φ6mm×11.0m
3層目 φ6mm×37.3m φ6mm×37.3m φ6mm×37.3m
5層目 φ6mm×69.0m φ6mm×69.0m φ6mm×69.0m
適用ワイヤーロープ φ6mm(6×24)(JIS規格)
減速比　　 1/40.3 1/64.5 1/99
モ ー タ　 形式 全閉自冷形：ビルトインモータ（コンデンサ始動）
出力 0.4kW
極数 4P
電圧 単相　AC100V 50Hz 6.9A
電流 単相　AC100V 60Hz 8.4A
絶縁 B種
ブレーキ スプリングクローズ式電磁ブレーキ
ブレーキ制動率 150％以上
負荷時間率 40％ED
制御方法 2点式押釦スイッチによる直接操作
（操作コード2mm2×4芯×2.5m・電源コード2mm2×3芯×2.5m)
自重 45.9kg 46.2kg 47.5kg
※1：単位はN(ニュートン）、（　　）内表示はkgf
※2：本製品には付属品として、2点押しボタンスイッチおよび、コード2.5m、電源コード2.5mが付いております。



■単相100V　0.75kW仕様
品番 M409MW-105M M409MW-106M M409MW-107M
周波数 50Hz 60Hz 50Hz 60Hz 50Hz 60Hz
巻き上げ能力
ワイヤー引張力※1		 1層目 4410(450) 3724(380) 6860(700) 5684(580) 7840(800) 6468(660)
3層目 3528(360) 2940(300) 5390(550) 4508(460) 5880(600) 4900(500)
5層目 2940(300) 2450(250) 4508(460) 3724(380) 4900(500) 3920(400)
巻き上げ速度
（m/min)		 1層目 7.4 8.9 4.8 5.8 4.2 5.1
3層目 9.2 11.2 6.0 7.3 5.5 6.7
5層目 11.1 13.4 7.2 8.8 6.9 8.4
ワイヤーロープ
収容量
（ワイヤー径×長さ）		 1層目 φ6mm×12.9m φ6mm×12.9m φ6mm×9.9m
3層目 φ6mm×43.6m φ6mm×43.6m φ6mm×34.5m
5層目 φ6mm×80.8m φ6mm×80.8m φ6mm×65.7m
適用ワイヤーロープ φ6mm(6×24)
(JIS規格)
減速比　　 1/57.2 1/87.5 1/103.3
モ ー タ　 形式 全閉自冷形：ビルトインモータ（コンデンサ始動）
出力 0.75kW
極数 4P
電圧 単相　AC100V 50Hz 11.4A
電流 単相　AC100V 60Hz 9.6A
絶縁 B種
ブレーキ スプリングクローズ式電磁ブレーキ
ブレーキ制動率 150％以上
負荷時間率 25％ED
制御方法 2点式押釦スイッチによる直接操作
（操作コード2mm2×5芯×2.5m・電源コード2mm2×3芯×2.5m)
自重 61.7kg 63.2kg 64.5kg
※1：単位はN(ニュートン）、（　　）内表示はkgf
※2：本製品には付属品として、2点押しボタンスイッチおよび、コード2.5m、電源コード2.5mが付いております。

運賃、および消費税は、記載価格には、含まれていません。
