サスペンション型ウレタンホイールサドル/M178LM5-10

サスペンション型ウレタンホイールサドル／品番　M178LM5-10

【詳細表示】

商品番号

M178LM5-10

価　格

サスペンション形ウレタンホイールサドルは、トップラン形無軌条クレーンサドル同様、車輪にウレタンゴムを採用し、さらにメーカー独自の技術をプラスした新鋭機です。
鉄車輪の不快な音をなくし、低振動走行が行えるため、住宅に接近した工場や、倉庫と事務所が一緒になっている建屋などにも導入いただけます。

サスペンション型ウレタンホイールサドル
品番　M178LM5-10シリーズ
価格は下記をご覧ください。

■特長
●鉄車輪の接触音がなくなり、低騒音化が図れます（メーカー比約5dB低減）。
●車輪のころがりがなめらかで、ウレタン車輪がホイストの振動を吸収するため、建屋などに伝わる振動が少なくなります（メーカー比約50％低減）。
●ガイドローラーを採用し、従来のフランジ接触音をなくし、走行がなめらかです。
●配線作業が手軽に行える端子ボックス付きです。
●駆動側動力伝達部（中間シャフト部）はユニット式で、架設時の分解、取り付けが容易です。
●クレーン組み立て調整用芯出しマークにより、作業時間を短縮できます

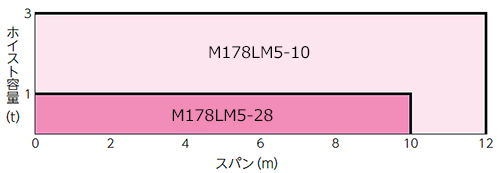

■サドルの選定

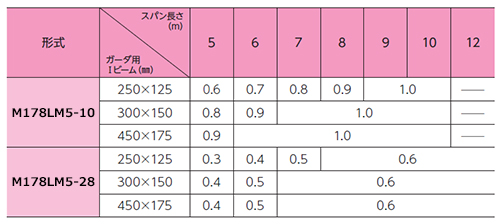

■アウトリーチ許容値

■仕様

品番	M178LM5-10	M178LM5-28
最大スパン（m）	10m	12m
最大輪重（t）	1.0t（2輪で）	2.8t（4輪で）
走行速度（m/s、50/60Hz）	0.35/0.417（21/25）
モータ出力（kW、50/60Hz）	0.30/0.36×2台（ブレーキ付き）	0.50/0.60×2台（ブレーキ付き）
モータ極数	4
反復定格	25％ED、250回/h
電源（三相）	200V 50/60Hz、220V 60Hz
定格電流（A、50/60Hz）	1.9/1.5×2台〔1.7×2台〕	2.9/2.5×2台〔2.7×2台〕
車輪径（材質）	φ144mm （ウレタンゴム被覆）
適用走行Ⅰビーム（mm）	250×125×7.5、300×150×11.5、450×175×11
概略質量（kg）	150×2	240×2

1）本体塗装は「錆び止塗装」のみとなっています　
2）〔　　〕内定格電流は220V,60Hzの値を示します。
3）走行速度の（　　）内はm/min換算値を示します。

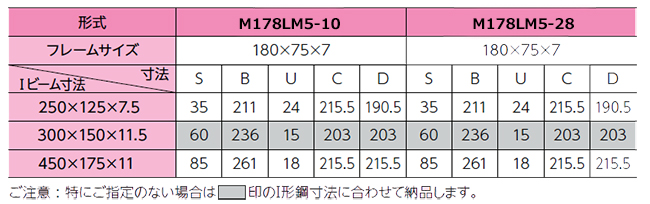

■寸法図表

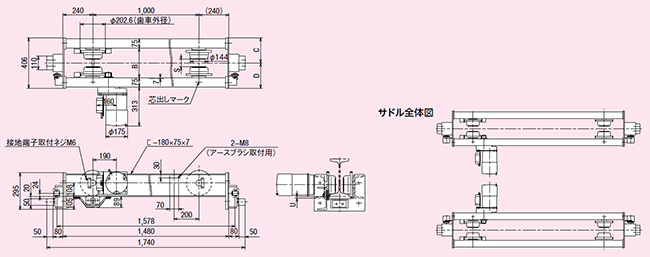

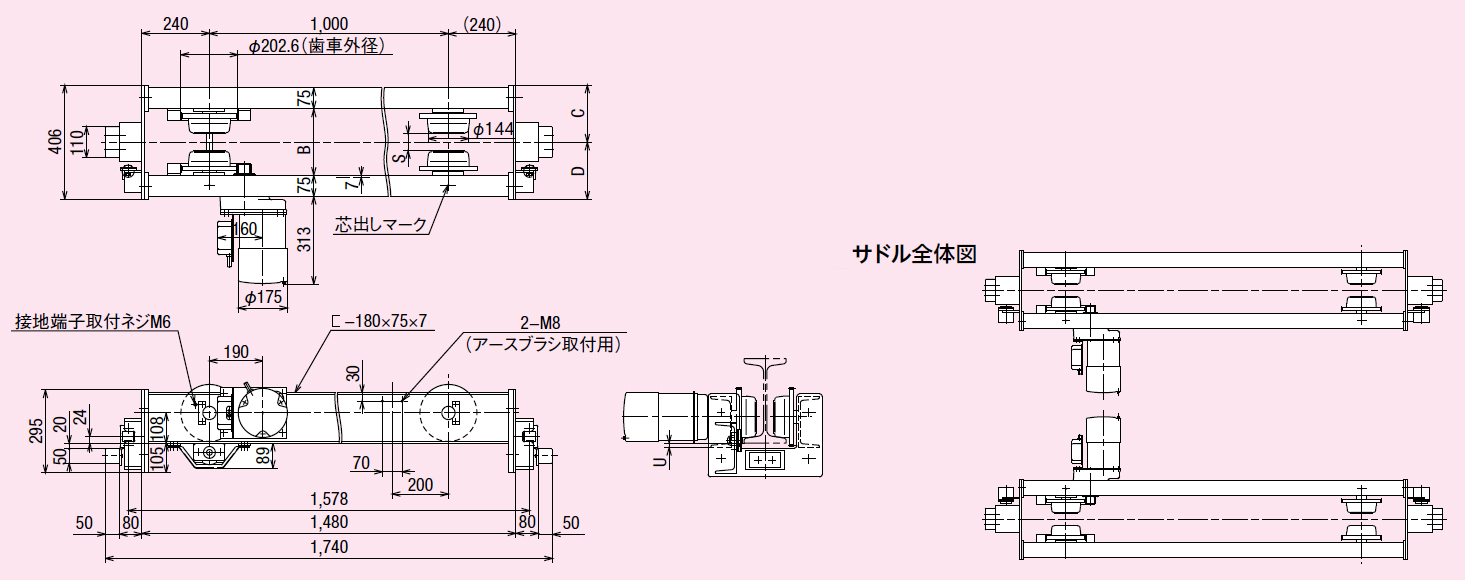

●M178LM5-10

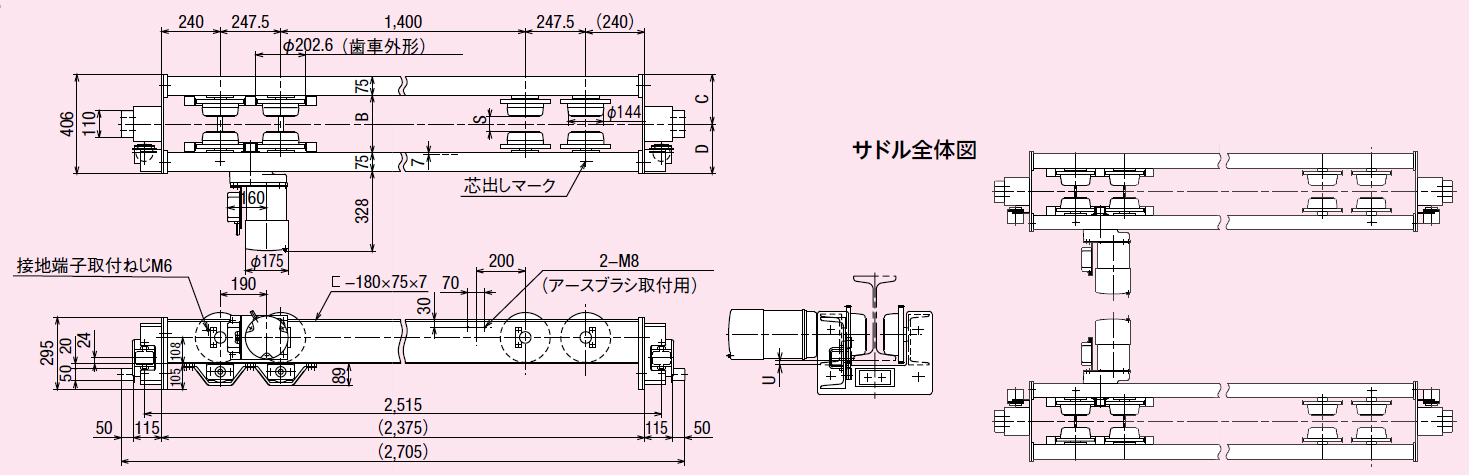

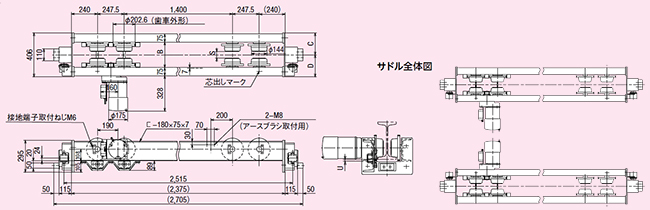

●M178LM5-28

※寸法図はクリックすると拡大します。

運賃、および消費税は、記載価格には、含まれていません。
