縦型除電パーツクリーナーボックス/ 品番 M326PC-V4V 【詳細表示】
商品番号 M326PC-V4V 価 格

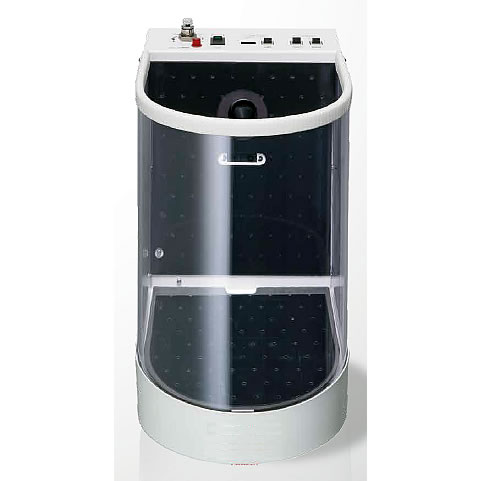

縦型除電パーツクリーナーボックスM326PC-V4V 縦型除電パーツクリーナーボックス
品番 M326PC-V4V

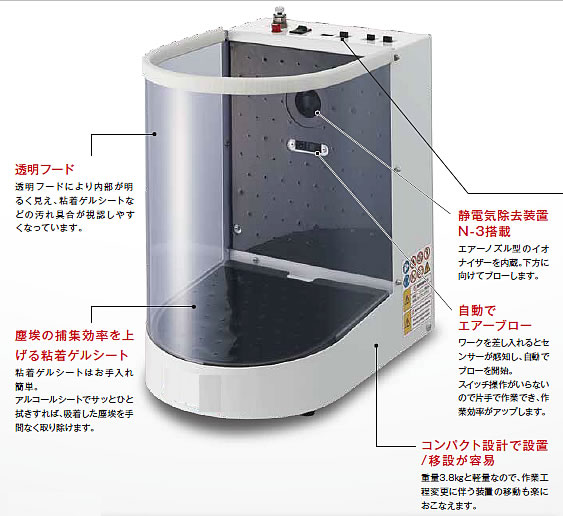

業界初ダストボックス型クリーナー新登場
足元設置タイプの除電・除塵集塵装置。
上部の開口部から手でワークを差し入れると、それをセンサーが感知し、イオンエアーでワークを除電しながら塵埃を吹き飛ばします。
塵埃は、粘着ゲルシートと紙パックフィルタで集塵します。



■塵埃の再付着が少ない
エアーブローで吹き飛ばされた塵埃は、粘着ゲルシートで捕集。

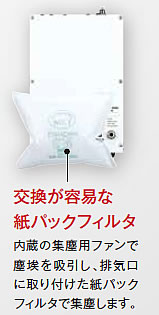

集塵用のファンで吸引された塵埃は、背面の紙パックフィルタに集められますエアーガンのように周囲に吹き散らかさないので再付着が防げます。



■足元設置なので机上スペースを有効に利用
開口部が上にあることと本体の省スペース性で、レイアウトの自由度が広がります。
例えば作業者2名の中央に設置することで、2名で1台を兼用も可能。




■設置方法
●作業しやすい高さの設置台をご用意いただき、その上に置いてご使用ください。
(本体には滑り止めのゴム足が付いています。)

●ゴム足を取り外して、ネジ(M4×4本)で設置台に固定することもできます。


●本体を5°傾けると前方からの挿入がしやすくなります。
付属の傾斜調節用スペーサをゴム足と組み合わせて取り付けてください。


■用途
・【医療容器/化粧品容器】 組立/検査/梱包工程で、ゴミの飛散を抑えながら除電・除塵。
・【電子基板】 筐体への組付け工程で、基盤の除電と付着ゴミの除去。
・【光学レンズ】 組立作業で、非接触で除塵し塵埃再付着を防止。
・【小型樹脂成型品(コネクタ/ハーネス)】 成形/検査工程で、付着した塵埃の除去。
・【スマートフォン】 分解組立作業で塵埃除去し、ゴミによる筐体傷を予防。
・【メガネ】 組立作業で除電しながら除塵し、小さい塵埃も除去。

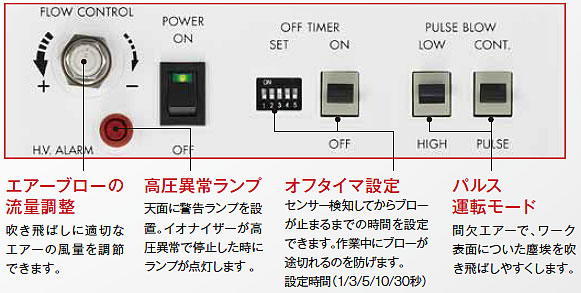

■各種スイッチの機能

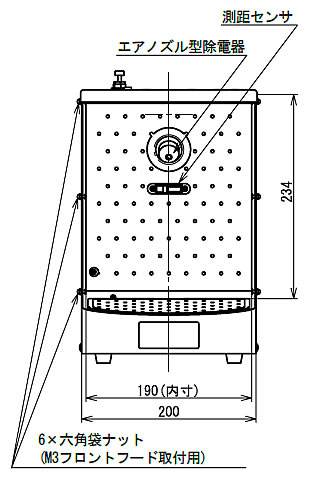

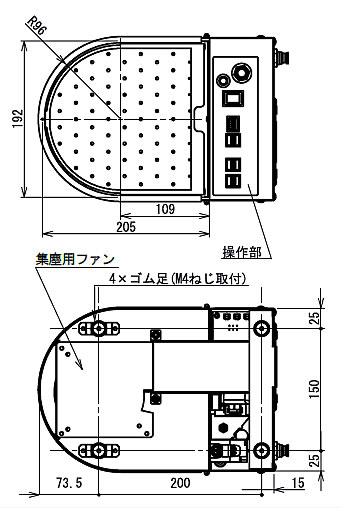

■寸法図

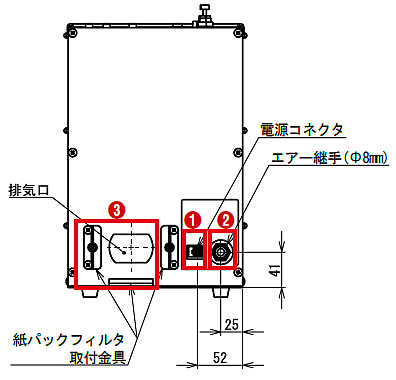

■準備
①本体に付属の電源アダプタ(AD24-IT19)を接続し、100Vコンセントに繋ぎます。
②エアー継手にエアーチューブφ8×5㎜を繋ぎ、圧縮エアー(0. 1~0. 3Mpa)を供給します。
③排気口に付属の紙パックフィルタを装着してください。
※背面が壁の場合は距離を10㎝程確保してください。


■使用方法
①本機の電源スイッチを入れると、スイッチ部のLEDが点灯し集塵用ファンが始動します。
[スタンバイ状態]


②ワークを手に持ち、M326PC-V4Vフード内に差し込みます。


③センサーが感知し、N-3 からイオンエアーが吹き出します 。
・使用エアー圧0.1~0.3Mpa。
・連続またはパルスブローの選択が可能 。
・オフタイマの設定が可能。


④ワークをフードから取り出すとセンサーが切れ、エアーブローが停止します。[スタンバイ状態へ]



■仕様
品番 M326PC-V4V
集塵フィルタ 自己粘着性ウレタンゲルシート/紙パックフィルタ
入力電圧 DC24V±5%
(付属電源アダプタ:AC100V~240V、50/60Hz)
消費電力(W) 18
集塵風量(m3/min) 1.13( 内蔵ファン)
静圧(Pa) 460( 内蔵ファン)
騒音(dBA) 88.3( 0.3Mpa、測定距離600mm)
重量(kg) 3.8
本体材質 外装:SPCC / 透明フード:PVC
静電気除去装置 N-3 1台
警報出力 高電圧出力異常警告(赤LED)
運転時間/間欠 連続1/3/5/10/30秒
パルス50/90ms間欠
使用流体 クリーンエアー(CDA)
使用空気圧力 0.1~0.3Mpa
使用エアーチューブ 外径φ8mm×内径φ5mm
空気消費量(L/min) 161 (0.3Mpa 連続モード時)
使用温度/湿度 温度+5~+40℃
湿度35~65%RH(結露氷結無きこと)
幅×奥行き×高さ(mm) W200×D289×H297 (突起部含まず)
付属品 電源アダプタ AD24-IT19
壁面用粘着ゲルシート(マグネットシート付き)IPC-V4GB ※取付済み
底面用粘着ゲルシートプレート
紙パックフィルタ(6枚入) IPC-A3F
2P-3P変換アダプタ
傾斜調整用スペーサ(2個)
取扱説明書(M326PC-V4V、N-3)
交換部品 壁面用粘着ゲルシート(マグネットシート付き)IPC- V4GB
底面用粘着ゲルシート IPC-V4GD
針電極 GN-H
紙パックフィルタ(6枚入) IPC-A3F
JAN 4907587028259


イオン発生方式 交流周波数 コロナ放電式
電源入力 DC24V±5% 90mA max.
印加電圧 AC5.6kVp-p
除電時間 0.7 秒 *
イオンバランス ±10V *
オゾン発生量 0.05ppm 以下(測定距離 50 ㎜以下)
材質 本体・ノズル:ABS 樹脂 / 放電針:タングステン
* は、メーカーの測定内容による。

■注意
●商品を安全にお使いいただくために、取扱説明書を必ずお読みください。
●除電、除塵以外の目的に使用しないでください。
●火災事故防止のため、火気および爆発性粉塵、含塵液体液霧は絶対に吸引しないでください。
●故障事故防止のため、湿った粉塵や水、油など水分を含むものは絶対に吸引しないでください。
●火災事故防止のため、以下のような共用使用は絶対におこなわないでください。
・粉塵が本機内部で混合され危険な物質に変化する場合。
●塗装ブースとしての使用禁止。塗装作業をおこなわないでください。
●耳栓を着用して使用してください。
