防水防塵大風量吊り下げ送風ファン扇風機 3相200V(日本製)/M1357WP-100EFS

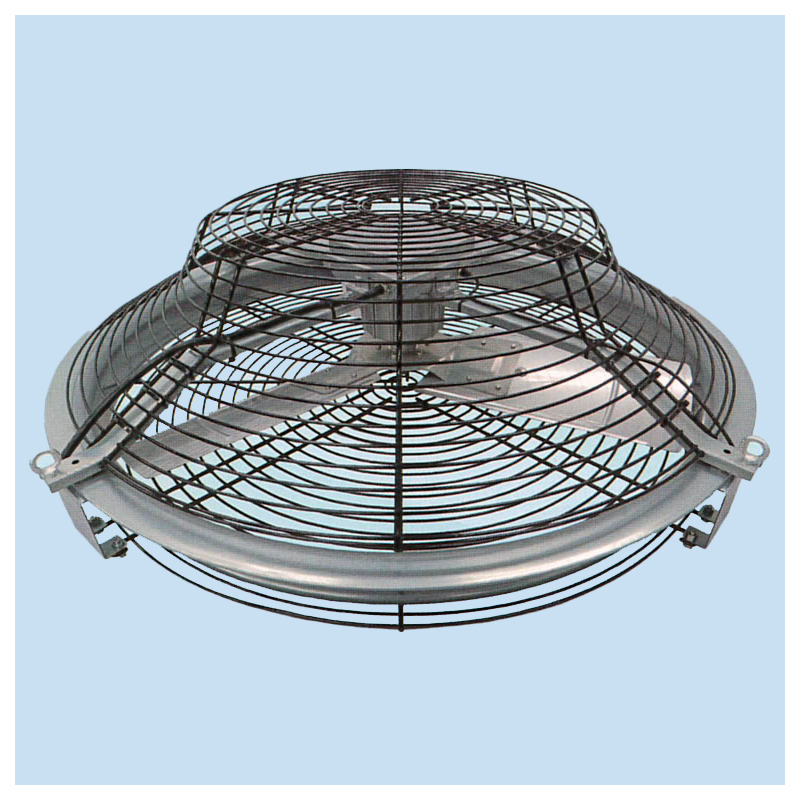

防水防塵大風量吊り下げ送風ファン扇風機 3相200V(日本製) 品番　M1357WP-100EFS

【詳細表示】

商品番号

M1357WP-100EFS

価　格

防水防塵大風量吊り下げ送風ファン扇風機 3相200V(日本製)
品番　M1357WP-100EFS

大風量つり下げ専用送風機で農業用倉庫などの環境改善におすすめ
モータ直結、風量可変タイプ（自動運転・手動運転）
畜舎の清掃・消毒ニーズを考えた洗えるモータを搭載
※この製品の運転には別売の専用コントローラが必要です。

■特長
●消費電力250Wでランニングコスト（電気代）削減に貢献
送風効率を改善したダクト搭載で消費電力を大幅に削減！

●駆動回路一体のウォッシャブルモータ
防じん・防水性能 IP56相当※1
ほこり等に対する保護と、いかなる方向からの強い噴流によっても有害な影響を受けない構造。
※JIS C4034-5による（モータ単体にて）

●低ノイズ
駆動回路を本体に搭載。ノイズフィルタ回路の採用により家電品のノイズ許容値並みの低ノイズ。

●清掃性向上
駆動回路一体によりほこりなどが溜まり難い形状。

●高耐食
羽根にステンレス、モーター外郭にアルミダイキャスト、その他主要部分に高耐食めっき鋼板を採用し高耐食。

●取付金具装備
アイボルト装備のため施工が簡単に行なえます。

●前後に保護ガード付

●別売のコントローラー（自動/手動）で、より細かな運転制御を実現。

■農業用倉庫の環境改善

■風速分布図 (参考値)

■外形寸法図

■仕様一覧

品番	M1357WP-100EFS
羽根径(cm)	100
ガード	前後付
電源	3相200V
極数(P)	6
周波数(Hz)	50/60
公称出力(W)	200
風量(m/min)	600
騒音(dB)	62
電流(A)	1.47
消費電力(W)	250
質量(kg)	26
適応ブレーカ(A)	2.5 (0.4kW用)
コントローラー	自動：M1357WP-100CFRS 手動：M1357WP-S100AFRS

※「風量」「騒音」「消費電力」「電流」の値は100%運転した値です。
※騒音は正面と側面より1.5m離れた地点の3点を無響室にて100%運転した平均値です。
※風量は、扇風機のような使い方をした場合の風速分布から求めた風量です。
※電流値は電源インピーダンス(ブレーカ、電線を含む)の値によって変わります。
※この製品は受注生産品です。
※この製品の運転には別売の専用コントローラが必要です。

■オプション
＜コントローラー：M1357WP-100FRS＞
●コントローラ1台で送風機本体を最大31台まで運転可能
●4つのツマミによる操作で自動運転設定が可能
●最小風量温度以下になったときは、送風機を「停止」または「設定した最小風量運転」に選択可能
●手動運転も可能。ツマミで送風機の風量を10～100%の範囲で調節できます。
●セーブモードは通常モードに対し風量をを抑えた自動可変運転で、速度調節運転時に消費電力削減
※セーブモードは速調運転時の風量を抑えるため、使用目的に応じて使い分けて下さい。

■システム部材　外形図

■DCブラシレスモータ搭載機種配線接続例

●DCファン、温度センサーとコントローラの配線長は150m以下としてください。
●並列運転は1回路当り送風機31台、配線長150m以下であれば2回路まで可能。
●代表機以外の信号ケーブルのアカ色線は絶縁処理して下さい。
●代表機は通常運転するDCファンから選定して下さい
(代表機からコントローラへ電源供給できなくなった場合、接続しているすべての送風機がストップします)
※すべてのDCファンに信号ケーブルのアカ色線を接続すれば、代表機の選定は不要です。

■仕様

品番	M1357WP-100FRS
運転モード	自動連	最小風量温度以下で最小風量運転を継続
	自動停	最小風量温度以下でで停止
	手動	温度に関係なく手動にて風量調節
制御モード	通常	温度変化に対し風量を比例制御
	セーブ	通常運転に対し低・中温域での風量を抑えた制御
温度設定範囲	最小風量温度　10～30℃　、最大風量温度 15～40℃
風量設定範囲	最小風量　10～40%　最大風量　20～100%　※手動運転時10～100%
温度センサー	サーミスタ素子を同梱　(接続ケーブルはご用意ください)
使用周囲条件	温度　-10～+40℃ (結露のないこと)　相対湿度 90%以下 (結露のないこと) 腐食性ガス、じんあいのないこと、屋内使用 ※必ず市販のプラボックスや配電盤内に設置して下さい
ボックス外装	鋼板 (塗装品)
質量	0.8kg
外部制御入出力	故障警報信号信号 (オープンコレクタ出力　DC12V/DC24V 7mA) 強制停止信号入力　(DC12V/DC24V)

運賃、および消費税は、記載価格には、含まれていません。
