■特長
●サニタリー仕様の高品位仕上げです。
●取付部のダクトサイズに応じ、選択できる様サイズ別機種が豊富です。
特性値が1.2T（12,000G）または1.35T（13,500G）以上の強力な希土類磁石を内装し、表面最大磁束密度で0.8T（8,000G）または1T（10,000G）以上の高磁力形です。
●高磁力が半永久的に保持される永久磁石ですから、極めて省力的です。
●液中設置も可能な防水構造です。
■共通仕様
| 品番 |
M504CMG-**K
シリーズ |
M504CMG-T**K
シリーズ |
M504CMG-A**K
シリーズ |
| タイプ |
高磁力角格子形 |
耐熱高磁力角格子形 |
超高磁力角格子形 |
| 適用マグネット棒 |
直径 |
Φ25mm |
| 使用磁石 |
Nd系希土類特性値
1.2T（12000G） |
Sm系希土類特性値
1.1T（11000G） |
Nd系希土類特性値
1.35T（13500G） |
| 外装 |
材質 |
SUS304 |
| 仕上 |
＃400パフ仕上 |
| 表面最大磁束密度 |
0.8T（8000G） |
| 使用環境温度上限 |
80℃ |
240℃ |
80℃ |
※SUS316製も作成可能です。ご希望の場合はメールまたはFAXにてお問い合わせください。

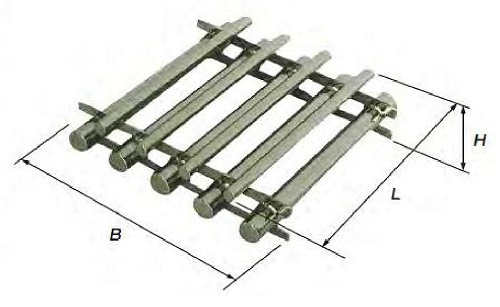

■外寸図
■仕様（mm）
●高磁力角格子形マグネット
| 品番 |
タイプ |
処理量
（m3/h） |
寸法（mm） |
マグネット棒
本数 |
質量
（kg） |
価格 |
| B |
D |
H |
| M504CMG-2020K |
高磁力角格子形 |
6 |
194 |
194 |
65 |
4 |
3 |
￥372,200 |
| M504CMG-2025K |
8 |
244 |
3.6 |
￥420,800 |
| M504CMG-2525K |
10 |
244 |
5 |
4.5 |
￥525,100 |
| M504CMG-2530K |
12 |
295 |
5.4 |
￥572,000 |
| M504CMG-3030K |
14 |
295 |
6 |
6.5 |
￥692,200 |
| M504CMG-3040K |
18 |
393 |
8.2 |
￥816,900 |
| M504CMG-4040K |
24 |
393 |
8 |
12 |
￥1,093,600 |
| 品番 |
タイプ |
処理量
（m3/h） |
寸法（mm） |
マグネット棒
本数 |
質量
（kg） |
価格 |
| B |
D |
H |
| M504CMG-T2020K |
耐熱高磁力角格子形 |
6 |
194 |
194 |
65 |
4 |
3 |
￥442,000 |
| M504CMG-T2025K |
8 |
244 |
3.6 |
￥528,700 |
| M504CMG-T2525K |
10 |
244 |
5 |
4.5 |
￥645,400 |
| M504CMG-T2530K |
12 |
295 |
5.4 |
￥762,100 |
| M504CMG-T3030K |
14 |
295 |
6 |
6.5 |
￥915,000 |
| M504CMG-T3040K |
18 |
393 |
8.2 |
￥1,204,100 |
| M504CMG-T4040K |
24 |
393 |
8 |
12 |
￥1,593,000 |
| 品番 |
タイプ |
処理量
（m3/h） |
寸法（mm） |
マグネット棒
本数 |
質量
（kg） |
価格 |
| B |
D |
H |
| M504CMG-A2020K |
超高磁力角格子形 |
6 |
194 |
194 |
65 |
4 |
3 |
￥422,600 |
| M504CMG-A2025K |
8 |
244 |
3.6 |
￥481,800 |
| M504CMG-A2525K |
10 |
244 |
5 |
4.5 |
￥602,900 |
| M504CMG-A2530K |
12 |
295 |
5.4 |
￥676,300 |
| M504CMG-A3030K |
14 |
295 |
6 |
6.5 |
￥810,700 |
| M504CMG-A3040K |
18 |
393 |
8.2 |
￥970,700 |
| M504CMG-A4040K |
24 |
393 |
8 |
12 |
￥1,273,000 |
|
