■特長
●あらゆる検査目的に合わせられるようにA1～A4まで豊富なサイズを用意しました。
●無段階調光機能で最適な明るさを調整。電源OFF後の検査再開時にも同じ明るさでの作業が可能。
●A1サイズは傾斜角度（0～75°）高さ（720～1070mm）調整機能。A2サイズは25度までの便利な6段階切替式を採用。（A1サイズはオプションのM1474TW-200AM、A2サイズはM1474TH-05UMをセットした場合。）
●消費電力を大幅にカットすることで、発熱を極限まで抑えて快適な極低発熱仕様。
■タイプ
| M1474LT-A1NM |
M1474LT-A2NM |
 |
 |
※製図台は別売りです。

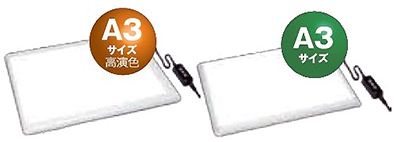

| M1474LT-A3HRM |
M1474LT-A3NM |
 |
| M1474LT-B4M |
M1474LT-B4CM |
M1474LT-A4CM |
 |
■仕様
| 品番 |
M1474L-A1LM |
M1474LT-A1NM |
M1474LT-A2NM |
外観寸法（mm）
縦×横×厚み |
631×929×58 |
660×924×54 |
486×657×50 |
図面寸法（mm）
縦×横 |
570×868 |
601×870 |
420×594 |
| サイズ |
A1 |
A2 |
| 消費電力 |
57W |
75W |
35W |
| 光源 |
白色LED（直下式） |
| 照度 |
約10,000 lx（最大照度） |
| 定格寿命 |
約40,000時間 |
約50,000時間 |
| 質量 |
約18kg |
約15kg （本体のみ） |
約2.6kg |
| 環境条件 |
温度 |
10～40℃ |
| 湿度 |
10～80％ （結露なき事） |
| 塵埃 |
一般事務所・一般家庭程度、異常にほこりの多いところは避けること |
| 電源電圧 |
AC100V～240V 50/60Hz |
※LED光源の寿命は保証値ではありません。
| 品番 |
M1474LT-A3HRM |
M1474LT-A3NM |
外観寸法（mm）
縦×横×厚み |
374×482×14 |
図面寸法（mm）
縦×横 |
304×424 |
| サイズ |
A3 |
| 消費電力（本体のみ） |
12W |
10W |
| 光源（色温度） |
5000k |
6000k |
| 照度（最大照度） |
約4,000 lx（最大照度） |
| 定格寿命 |
約40.000時間 |
| 質量 |
約2.6kg※1 |
| 環境条件 |
温度 |
10～40℃ |
| 湿度 |
10～80％ （結露なき事） |
| 塵埃 |
一般事務所・一般家庭程度、異常にほこりの多いところは避けること |
ACアダプタ
仕様 |
入力電圧 |
AC100V～240V 50/60Hz |
出力電圧
／電流 |
DC12V/1.25A |
※LED光源の寿命は保証値ではありません。
※1：調光ユニットとACアダプタ含まず
| 品番 |
M1474LT-B4M |
M1474SLT-B4CM |
M1474SLT-A4CM |
外観寸法（mm）
縦×横×厚み |
335×433×19 |
305×408×11 |
261×352×11 |
図面寸法（mm）
縦×横 |
265×375 |
265×374 |
220×307 |
| サイズ |
B4 |
B4 |
A4 |
| 消費電力（本体のみ） |
9W |
6.0W |
5.2W |
| 光源 |
白色LED |
| 照度 |
約3,500 lx（最大照度） |
約2,700 lx（最大照度） |
| 定格寿命 |
約40.000時間 |
| 質量 |
約2.1kg |
約1.4kg※1 |
約0.9kg※1 |
| 環境条件 |
温度 |
10～40℃ |
| 湿度 |
10～80％ （結露なき事） |
| 塵埃 |
一般事務所・一般家庭程度、異常にほこりの多いところは避けること |
ACアダプタ
仕様 |
入力電圧 |
AC100V～240V 50/60Hz |
出力電圧
／電流 |
DC12V/1.25A |
DC12V/1.0A |
※LED光源の寿命は保証値ではありません。
※1：調光ユニットは含みません。
■オプション

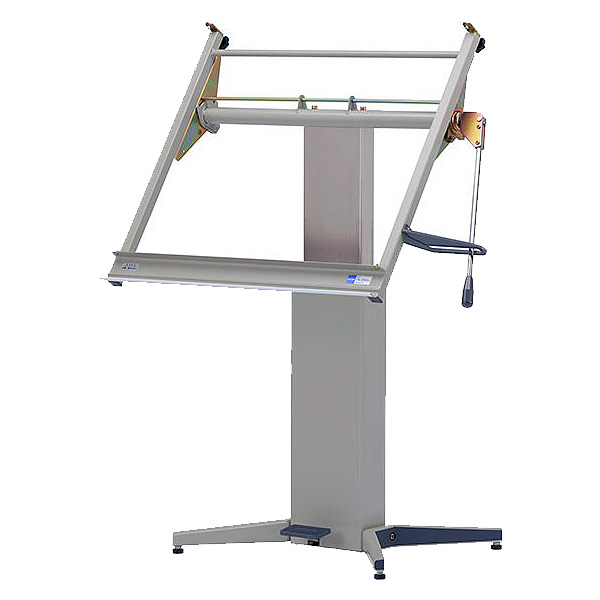

| M1474TW-200AM |

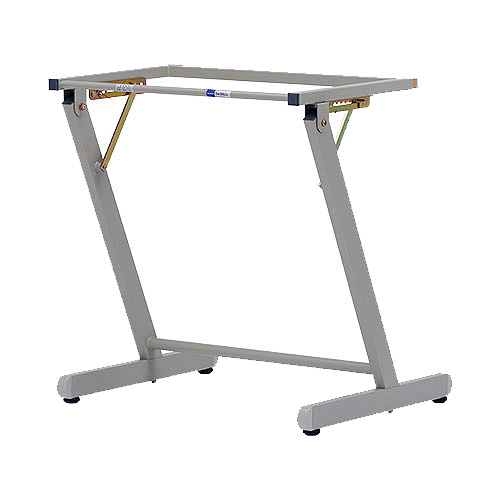

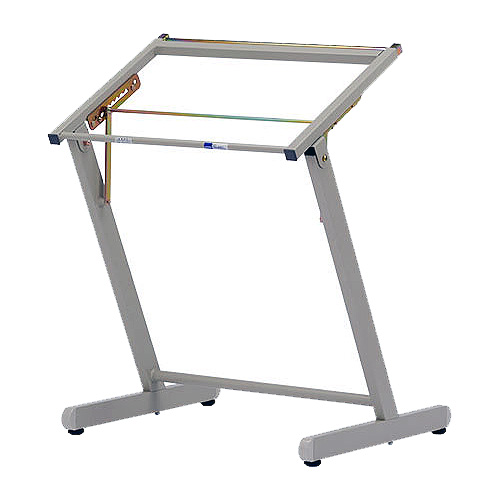

M1474TH-05UM |
 |
 |
| 品番 |
M1474TW-200AM |
M1474TH-05UM |
| 角度調整 |
0～90度まで任意固定可
（多板ブレーキ付きトーションバー内蔵レバー式） |
0度、5度、10度、15度、20度、25度の
6段階切り替え式 |
| 高さ調節 |
720～1,070mmまで任意固定可
（ブレーキ付ガスシリンダー、バランス内蔵ペダル式） |
710mm固定式 |
| 質量 |
22.1kg |
8.1kg |
| 対応機種 |
M1474LT-A1LM
M1474LT-A1NM |
M1474LT-A2NM |
|
