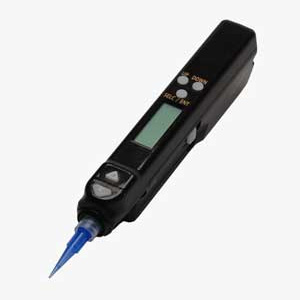

充電式高粘度対応電動ディスペンサー/M2840T-HV

充電式高粘度対応電動ディスペンサー／ 品番　M2840T-HV

【詳細表示】

商品番号

M2840T-HV

価　格

充電式高粘度対応電動ディスペンサー
品番　M2840T-HV

充電式高粘度対応電動ディスペンサー
充電式高粘度対応電動ディスペンサー/M2840T-HV

■特徴
●吐出精度が従来比10倍を実現
ディスペンサー（塗布装置）は空圧で液体を押し出すため、コンプレッサー（圧縮機）を付属するものが一般的であり、作業スペースの確保や作業範囲の限定、作業者の負担が大きいことが課題でした。「M2840T-HV」はメーカー独自のマイクロアクチュエーターを搭載し、本体に内蔵したピストンでダイレクトに液体を押し出すため、小型・軽量・コードレス化を可能とし、省作業スペースに加え、使用者にも優しい設計を実現しました。また、接着剤やオイルなど高い粘性の液体に対しても0.1µl～の微量かつ高精度な吐出をすることができ、開発から生産までを幅広くサポートしています。

●20,000ｍPa・ｓの液剤まで吸引可能に
従来仕様より、M2840T-HV本体のプランジャ固定方法を改善し、吸引する力を2倍にしました。従来水のような低粘度からはちみつ程度の粘度液剤の吸引まで対応可能になりました。

●モード設定・パラメータ設定の拡充
従来仕様では、吐出ボタンの押下時間で定量吐出と連続吐出を識別していましたが、誤操作防止のため、1ショット（定量吐出）モードと連続吐出モードをそれぞれ独立モードにし、より直感的に作業がしやすくなりました。また、パラメータ設定にて細かい機能の設定が可能となりユーザーの作業環境に合わせた使用が可能となりました。

■参考：吐出動作の粘度対応表

	テーパーノズル
粘度・ちょう度	12G	16G	18G	20G	22G	25G	27G	30G	液剤(参考)
1mpa・s	○	○	○	○	○	○	○	○	水
500mpa・s	○	○	○	○	○	○	○	○	瞬間接着剤・ネジロツク剤
1,000mpa・s	○	○	○	○	○	○	○	○	ネジロツク剤
5,000mpa・s	○	○	○	○	○	○	○	○	シリコーンオイル
10,000mpa・s	○	○	○	○	○	○	○	○	紫外線硬化性樹脂・エポキシ樹脂1液
20,000mpa・s	○	○	○	○	○	○	○	○	嫌気性強力封着剤
50,000mpa・s	○	○	○	○	○	○	○	○	シリコーン接着剤・弾性接着剤
100,000mpa・s	○	○	○	○	○	○	○	○	シリコーン接着剤・弾性接着剤
220,000mpa・s	○	○	○	○	○	○	○	○	はんだペースト
ちょう度2号	○	○	○	○	○	○	○	○	グリース ASTMちょう度(265～295)
ちょう度3号	○	○	○	○	○	○	○	○	グリース ASTMちょう度(220～250)
ちょう度4号	○	○	○	○	○	×	×	×	グリース ASTMちょう度(175～205)

※上記は、連続吐出動作可否となります。

■仕様

品番	M2840T-HV
シリンジサイズ	1,000μl
適合シリンジ	M10細目シリンジ
吐出設定範囲	0.11μl～1OOμl
精度再現性(C.V)	1μl≦10％※1
正確度(相対誤差)	1μl±10％※1
外形寸法(mm)	幅23×高さ38×長さ149
重量	約75g(充電池含む)
速度設定	吸引・吐出で各5段階設定
吐出可能粘度	200,000mPa・s以下
吸引可能粘度	20,0OOmPa・s以下※2
バッテリー	単4形ニッケル水素電池 (動作保証バッテリー:Panasonic製充電式エネループPRO BK-4HCDハイエンドモデル)
1回充電による連続動作回数	約3,500回※3
ノズル	ルアーロック式ノズル (動作保証ノズル：武蔵エンジニアリンク製テーパーノズル22G)
付属品	・単4形ニッケル水素電池1本・クリアシリンジ1本・プランジャ1個・テーパーノズル(22G)1本・ニードルキャップ1個

※1：テーパーノズル22G、標準粘度液2,000mPa・s使用
※2：テーパーノズル20G使用
※3：M2840T-HVの動作条件(吐出量1μl、サックバック量1μl、標準粘度液、吐出速度(SP1)Lo：低速、サックバック速度(SP2)Hi：高速、バッテリー満充電時)

■オプション

専用シリンジ・プランジャセット
M2840T17-02-T	M2840T17-01-BK

各20個入 ●クリアシリンジ (材質PP) ●プランジャ	各20個入 ●UVシリンジ (材質PP) ●プランジャ

専用シリンジ・PTEプランジャセット
M2840T22-01-T	M2840T22-01-BK

各5個入 ●クリアシリンジ (材質PP) ●PTFEプランジャ	各5個入 ●UVシリンジ (材質PP) ●PTFEプランジャ

スターターパック	高粘度液剤の充填治具
M2840T23-01	M2840T19-01

●充電器各5個入 ●クリアシリンジ (材質PP) ●プランジャ	各1個入 ●イジェクトパイプAssy ●シリンジ治具 (材質PP) ●充填治具 (材質PP)

※高粘度液剤の充填治具を使用する事によって高粘度液剤の脱泡処理課題を解決します。尚、低粘度液剤でも使用可能です。

運賃、および消費税は、記載価格には、含まれていません。
