| ノンフィルタ式小型オイルミストキャッチ／品番 M2279MC-NF305HM |
【詳細表示】 |
| 商品番号 |
M2279MC-NF305HM |
価 格 |
 |
ノンフィルタ式小型オイルミストキャッチ
品番 M2279MC-NF305HM
価格は下記をご覧ください |
ノンフィルタ式で業界最高の省エネ性・高捕集効率。
小型・軽量でメンテナンスも簡単。
無駄なくとことんシンプルに。
構造を徹底的に見直したメーカー独自の最適設計により、少ないエネルギーで高い捕集力を実現しました。
■特徴
●業界トップクラスの省エネ性
メーカー比最大56%ダウン
ファンの外形や羽根の形状、風洞による風の流れを最適化し、風量、捕集能力を維持したまま驚きの省エネ性を実現しました。
●高捕集効率
衝突力を極限まで高めた捕集ユニットを搭載。
オイルミストをより多く衝突させることで、捕集が難しい微細なオイルミストも逃さずキャッチします。
●小型・軽量化
風の流れを追求した最適設計で、サイズ・重さともにメーカー比40％ダウンの大幅な小型化を達成。
設置時に作業者の負担を軽減でき、設置場所の省スペース 化も実現します。
●自動洗浄ユニット
オプションの自動洗浄ユニットを取付けることで、捕集ユニットのメンテナンスサイクルを長期化。
メンテナンスにかかる手間やコスト、時間を大幅に軽減できます。

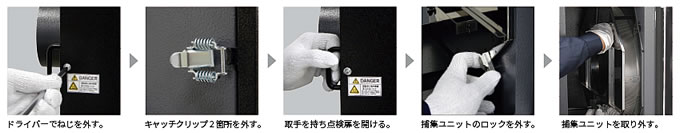

■メンテナンス
捕集ユニットを取り出し、エアブローやブラシ等を使用して洗浄してください。

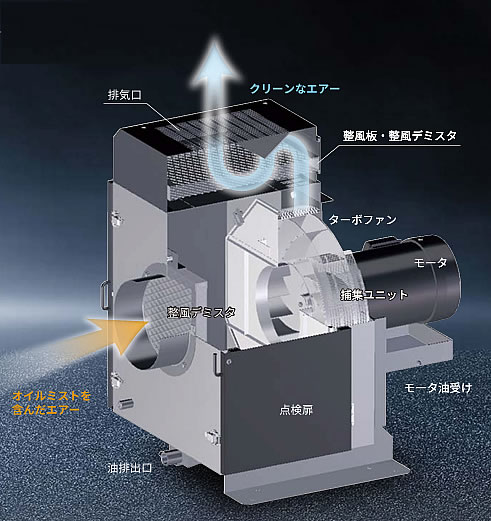

■構造
構造を徹底的に見直した独自の最適設計により、少ないエネルギーで高い捕集力を実現しました。

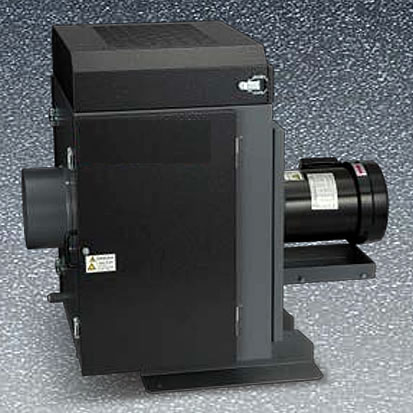

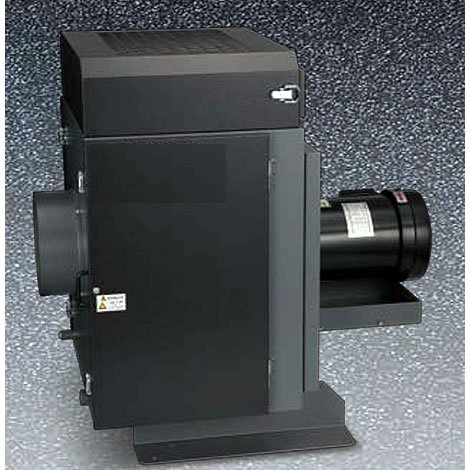

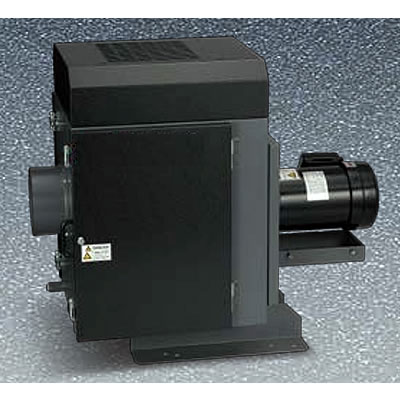

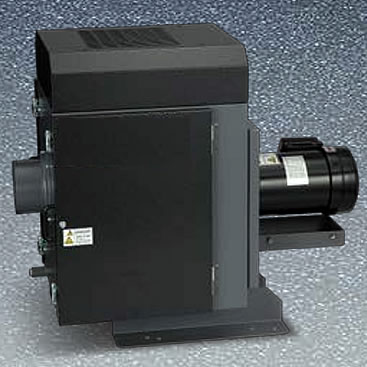

■タイプ
| M2279MC-NF305HM／M2279MC-NF305HHM |
M2279MC-NF310HM／M2279MC-NF310HHM |
|
 |
| M2279MC-NF315HM／M2279MC-NF315HHM |
M2279MC-NF325HM／M2279MC-NF325HHM |
 |
 |

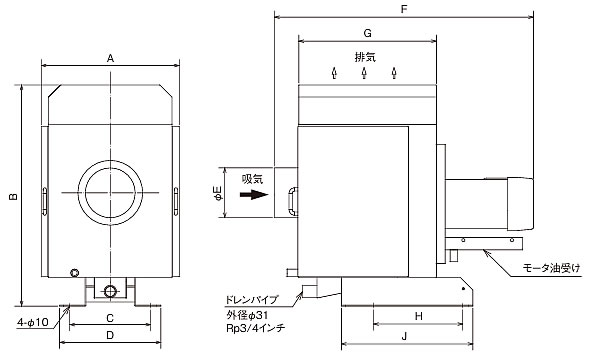

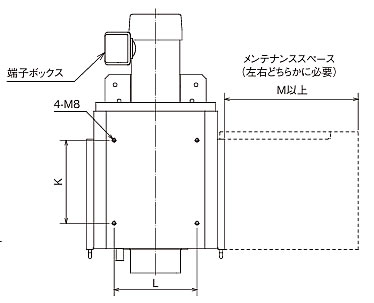

■外形寸法図
| 品番 |
A |
B |
C |
D |
E |
F |
G |
H |
J |
K |
L |
M |
| M2279MC-NF305HM |
341 |
546.5 |
180 |
250 |
98 |
642.5 |
340 |
200 |
325 |
205 |
205 |
330 |
| M2279MC-NF305HHM |
341 |
546.5 |
180 |
250 |
98 |
642.5 |
340 |
200 |
325 |
205 |
205 |
330 |
| M2279MC-NF310HM |
341 |
546.5 |
180 |
250 |
123 |
640 |
340 |
200 |
325 |
205 |
205 |
330 |
| M2279MC-NF310HHM |
341 |
546.5 |
180 |
250 |
123 |
640 |
340 |
200 |
325 |
205 |
205 |
330 |
| M2279MC-NF315HM |
436 |
632 |
200 |
300 |
148 |
678 |
330 |
220 |
335 |
245 |
290 |
400 |
| M2279MC-NF315HHM |
436 |
632 |
200 |
300 |
148 |
678 |
330 |
220 |
335 |
245 |
290 |
400 |
| M2279MC-NF325HM |
499 |
760 |
250 |
380 |
198 |
763.5 |
375 |
280 |
420 |
304 |
364 |
470 |
| M2279MC-NF325HHM |
499 |
760 |
250 |
380 |
198 |
763.5 |
375 |
280 |
420 |
304 |
364 |
470 |
■仕様
| 品番 |
M2279MC-NF305HM |
M2279MC-NF305HHM |
| 最大風量（周囲+25℃） |
4.5/5m3/min |
| 最大静圧（周囲+25℃） |
0.56/0.79kPa |
| 捕集効率 |
99%
(2μm以上の粒子径) |
98%
(2μm以上の粒子径) |
| 定格電圧（50/60Hz） |
三相AC200V/200-220V |
| モータ定格出力 |
0.2kW (2P) |
| モータ効率 |
- |
| 定格消費電流（周囲+25℃） |
0.9/0.9-0.9A |
| 最大消費電流（周囲+25℃） |
1.1/1.0-1.0A |
| 使用周囲温度 |
0～+40℃ |
| 使用周囲湿度 |
85%RH以下 結露無き事 |
| 騒音（A特性） |
約69/72dB |
| 最高吸引温度 |
+80℃ |
| 適合 |
EMC指令 |
- |
| 機械指令 |
- |
| 環境対応 |
RoHS2 |
| 吸引口径 |
φ98mm |
| 塗装色 |
粉体塗装：鈍色(N4相当)、黒色（N1相当） |
| 本体質量 |
25kg |
| ドレン排出口 |
φ31パイプ |
| 品番 |
M2279MC-NF310HM |
M2279MC-NF310HHM |
| 最大風量（周囲+25℃） |
8/10m3/min |
| 最大静圧（周囲+25℃） |
0.63/0.88kPa |
| 捕集効率 |
99%
(2μm以上の粒子径) |
98%
(2μm以上の粒子径) |
| 定格電圧（50/60Hz） |
三相AC200V/200-220V |
| モータ定格出力 |
0.4kW (2P) |
| モータ効率 |
76.8/76.8-77.6% |
| 定格消費電流（周囲+25℃） |
1.4/1.4-1.4A |
| 最大消費電流（周囲+25℃） |
1.9/1.7-1.7A |
| 使用周囲温度 |
0～+40℃ |
| 使用周囲湿度 |
85%RH以下 結露無き事 |
| 騒音（A特性） |
約69/72dB |
| 最高吸引温度 |
+80℃ |
| 適合 |
EMC指令 |
EMI：EN61000-6-4
EMS：EN61000-6-2 |
| 機械指令 |
EN ISO/12100 EN60204-1
過電圧カテゴリII、汚染度3 |
| 環境対応 |
RoHS2 |
| 吸引口径 |
φ123mm |
| 塗装色 |
粉体塗装：鈍色(N4相当)、黒色（N1相当） |
| 本体質量 |
25kg |
| ドレン排出口 |
φ31パイプ |
| 品番 |
M2279MC-NF315HM |
M2279MC-NF315HHM |
| 最大風量（周囲+25℃） |
12/15m3/min |
| 最大静圧（周囲+25℃） |
1.08/1.50kPa |
| 捕集効率 |
99%
(2μm以上の粒子径) |
98%
(2μm以上の粒子径) |
| 定格電圧（50/60Hz） |
三相AC200V/200-220V |
| モータ定格出力 |
0.75kW (2P) |
| モータ効率 |
81.5/81.1-82.5% IE3/IE3-IE3 |
| 定格消費電流（周囲+25℃） |
2.3/3.0-2.9A |
| 最大消費電流（周囲+25℃） |
4.0/3.9-3.6A |
| 使用周囲温度 |
0～+40℃ |
| 使用周囲湿度 |
85%RH以下 結露無き事 |
| 騒音（A特性） |
約74/76dB |
| 最高吸引温度 |
+80℃ |
| 適合 |
EMC指令 |
EMI：EN61000-6-4
EMS：EN61000-6-2 |
| 機械指令 |
EN ISO/12100 EN60204-1 過電圧カテゴリII、汚染度3 |
| 環境対応 |
RoHS2 |
| 吸引口径 |
φ148mm |
| 塗装色 |
粉体塗装：鈍色(N4相当)、黒色（N1相当） |
| 本体質量 |
40kg |
| ドレン排出口 |
φ31パイプ |
| 品番 |
M2279MC-NF325HM |
M2279MC-NF325HHM |
| 最大風量（周囲+25℃） |
20/23m3/min |
| 最大静圧（周囲+25℃） |
1.59/2.20kPa |
| 捕集効率 |
99%
(2μm以上の粒子径) |
98%
(2μm以上の粒子径) |
| 定格電圧（50/60Hz） |
三相AC200V/200-220V |
| モータ定格出力 |
1.5kW (2P) |
| モータ効率 |
85.8/85.6-86.0% IE3/IE3-IE3 |
| 定格消費電流（周囲+25℃） |
4.1/5.9-5.6A |
| 最大消費電流（周囲+25℃） |
7.1/7.1-6.4A |
| 使用周囲温度 |
0～+40℃ |
| 使用周囲湿度 |
85%RH以下 結露無き事 |
| 騒音（A特性） |
約74/76dB |
| 最高吸引温度 |
+80℃ |
| 適合 |
EMC指令 |
EMI：EN61000-6-4
EMS：EN61000-6-2 |
| 機械指令 |
EN ISO/12100 EN60204-1 過電圧カテゴリII、汚染度3 |
| 環境対応 |
RoHS2 |
| 吸引口径 |
φ198mm |
| 塗装色 |
粉体塗装：鈍色(N4相当)、黒色（N1相当） |
| 本体質量 |
56kg |
| ドレン排出口 |
φ31パイプ |
■危険
ノンフィルタ式小型オイルミストキャッチは、各種工作機械の加工時及び製造工程に発生する一般的な水溶性オイルミスト・油性オイルミストの吸引捕集を目的としているため、次のものは絶対に吸引させないでください。
・火種、工作機械加工時に発生する火花や火の粉。
・ガソリン・シンナー・ベンジン・灯油・有機溶剤等の引火性物質、及び引火点80℃以下の油・洗浄液。
・アルミニウム、マグネシウム、チタン等の爆発性物質や、それらが付着混在した物体等。
・可燃性の液体・ミストや、可燃性物質が付着混在した物体等。
・腐食性・粘着性の物質や有害ガスまたは非常性のものが多く含まれる気体等。
・多量の粉塵、切削粉等。
・80℃を超える温度の空気。
・多量の液体。
・金属の著しい錆や樹脂の著しい劣化をまねく物質等。
→火災、破損、漏電の原因になります。
取付場所の環境は、塩素系ガス・硫酸系ガス・フッ素ガス・シュウ酸・キシレン・四塩化メチル等、
腐食性の雰囲気がある場所では使用できません。
→破損、漏電の原因になります。 |
