●きれいな帯封
従来の帯封機概念を一新した独創的な機構で、
より確実にきれいな帯封が出来ます。
●薄いフィルムテープで帯封
厚み40μの薄いふぃるフィルムテープで帯封が出来ます。資材コストの低減を可能にします。
●幅広テープで帯封
70/75/100mmなどの幅広テープで帯封が出来ます。
●クラフト・フィルムテープ兼用
1台でクラフト・フィルムテープを兼用出来ますので、目的に応じた帯封が可能です。
●要望されるアーチサイズで帯封
お客様のご要望されるアーチサイズでの帯封が可能です。
●海外で認められた高い信頼性
ヨーロッパCE規格(品質・安全)をクリアーした、堅牢・高信頼性。
■機械仕様
幅mm |
高さmm |
180 |
100 |
240 |
150 |
320 |
200 |
400 |
250 |
480 |
300 |
560 |
450 |

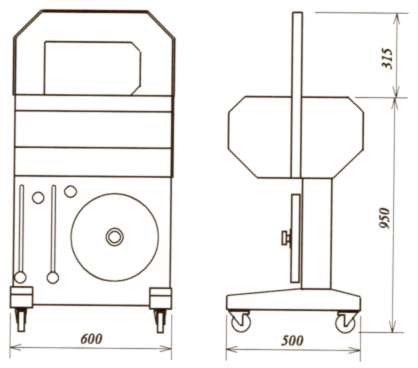

■寸法図

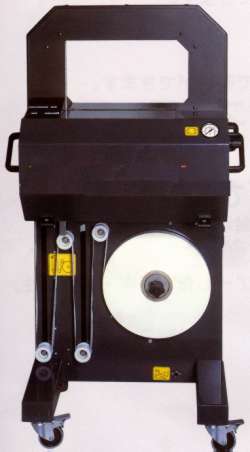

●WPB32-20/30型
幅(mm) |
180 |
240 |
320 |
400 |
480 |
560 |
高さ(mm) |
100 |
150 |
200 |
250 |
300 |
450 |
■共通仕様
帯封モード |
単動運転(本体スタートスイッチまたはフットスイッチ)
自動運転 |
帯封可能寸法 |
最小(幅30mm 高さ5mm)
最大(幅320mm 高さ200mm) |
帯封スピード |
31束/分
*アーチ寸法320×200mm テープ幅28mmの場合 |
引締め力 |
可変(最大2㎏) |
使用テープ例 |
フィルムテープ(幅28mm 長さ900mm)
クラフトテープ(幅28mm 長さ800mm) |
供給電源 |
単相100V 50/60Hz 500W(消費電力)
*単相200Vも可 |
エアー源 |
6気圧 |
エアー使用量 |
10㍑/30束/分 |
機械寸法 |
幅600×奥行500×高さ1,265mm
テーブル高さ950mm |
機械重量 |
70±5㎏ |
■仕様
品番 |
アーチ寸法
(mm) |
テープ幅
(mm) |
WPB24-240×150-28 |
240×150 |
28 |
WPB24-240×150-48 |
48 |
WPB24-240×150-75 |
75 |
WPB24-240×150-100 |
100 |
WPB32-320×200-28 |
320×200 |
28 |
WPB32-320×200-48 |
48 |
WPB32-320×200-75 |
75 |
WPB32-320×200-100 |
100 |
WPB40-400×250-28 |
400×250 |
28 |
WPB40-400×250-48 |
48 |
WPB48-480×300-28 |
480×300 |
28 |
WPB48-480×300-48 |
48 |
WPB56-560×350-28 |
560×350 |
28 |
WPB56-560×350-48 |
48 |
WPB64-640×350-28 |
640×350 |
28 |
WPB64-640×350-48 |
48 |
WPB72-720×350-28 |
720×350 |
28 |
WPB72-720×350-48 |
48 |
WPB80-800×350-28 |
800×350 |
28 |
WPB80-800×350-48 |
48 |
WPB88-880×350-28 |
880×350 |
28 |
WPB88-880×350-48 |
48 |
WPB96-960×350-28 |
960×350 |
28 |
WPB96-960×350-48 |
48 |
WPTR32-320×200-28 |
320×200 |
28 |
■オプション
■使用テープ ●紙、フィルム兼用です。
●薄いフィルムテープも帯封可能です。
注:MCマジックカットテープ薄手開発中。
下記MCの価格は暫定価格です。
●テープ幅最大100mmまで可能です

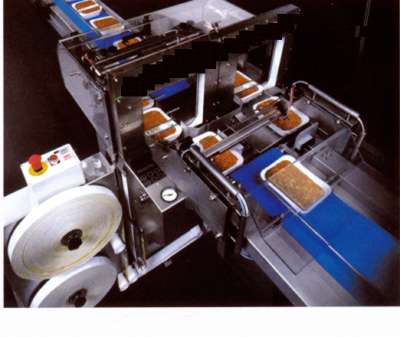

●インラインで威力を発揮
■仕様
品番 |
サイズ |
入数(巻) |
WPB-OT1 |
茶28mm×800m |
10 |
WPB-OT2 |
茶48mm×800m |
6 |
WPB-OT3 |
茶75mm×800m |
6 |
WPB-OT4 |
茶100mm×800m |
4 |
WPB-OT5 |
白28mm×800m |
10 |
WPB-OT6 |
白48mm×800m |
6 |
WPB-OT7 |
白75mm×800m |
6 |
WPB-OT8 |
白100mm×800m |
4 |
WPB-OT9 |
F40μ28mm×900m |
10 |
WPB-OT10 |
F50μ48mm×1,500m |
6 |
WPB-OT11 |
F50μ75mm×1,500m |
4 |
WPB-OT12 |
F50μ100mm×1,000m |
3 |
WPB-OT13 |
MC60μ無地28mm×900m |
10 |
WPB-OT14 |
MC60μ印刷8mm×900m |
10 |
|
