中古ハンディー検針機／品番　ATTER-130R
問い合わせ番号　Z-0725-6

【詳細表示】

商品番号

ATTER-130R

価　格

●縫製品の検針や、不織布、繊維製品などにおいて、混入した針(鉄片)を見つけることを目的に開発した検針器です。
●原理・構造は、内蔵した専用の強力な永久磁石の磁界に、磁性体(磁石につくもの)が近づくと発生する磁界の乱れを判別し、ブザーとランプで検知動作をします。
●磁気の原理上、アルミ、ステンレスなどの非磁性体もコイン程度の大きさ以上は、過電流が発生するので検知動作をします。
※ハンディタイプは食品用にはご使用できません。

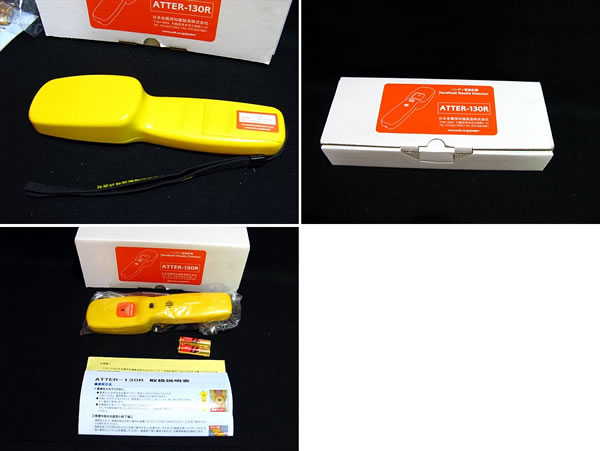

中古ハンディー検針機
品番　ATTER-130R
問い合わせ番号　Z-0725-6
完売

■特長
●検知感度を選べます。
電源スイッチは中央位置が「OFF」、前方へスライドすると標準感度レンジ「ON」で、手前にスライドすると高感度レンジ「EX」で電源が入ります。
感度レンジと検知距離については下記の「感度レンジと検知距離で説明しています。ご参照ください。
●バランスが良い。
形状とウエイトバランスを考慮し、長時間の検診が容易になりました。
●省電力設計です。
新開発の電子回路が高感度で省エネを実現しました。
●警報はブザーとランプです。
ブザーは小型軽量で大音量です。
音の高さは良く聞こえる周波数に設定してあります。
同時に赤色LEDが点灯します。
●電池交換の時期をお知らせします。
電池交換のタイミングをブザーの連続音と、LEDランプの点滅でお知らせします。
●RoHS指令対応品(鉛フリー)です。
地球環境対策の一環として、欧州ではすでに政令化されている基準に対応しています。

■使用方法

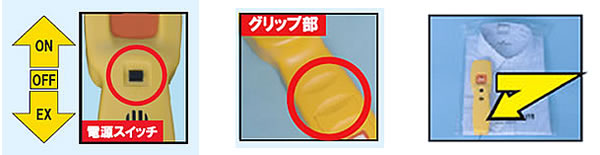

電源スイッチ	グリップ部	検査

（1）電源スイッチは中央位置が「OFF」、前方へスライドすると「ON」です。「ON」にすると、標準感度レンジとして電源が入り使用できます。
手前にスライドすると「EX」で、高感度レンジです。このレンジは、特に微小鉄片を検知したい場合に使用します。
金属部品があったり、製品そのものに金属反応がある場合、検査品によっては高感度の「EX」では検知動作をしていまうことがあります。この場合は、標準感度の「ON」でお使いください。
（2）電源を入れて、検査を始める前に適当な金属に近づけ、が「ピピピー」と正常に動作することを確かめてください。
検査を終了する時も同じように正常に動作することを確かめ、それまでの検査が正常に動作していたことを確認してください。
検査終了時に異常であれば、全数再検査をお勧めします。
（3）検針器のグリップ部をしっかりと握り、検知面で検査物の上をアイロンをかける要領で動かしてください。
（4）針(鉄片)を検知するとブザーとランプでお知らせします。
針を見つけると電子ブザーが鳴り、LEDランプが一段と明るく点灯します。複数の針が同じ場所に残っている場合があるため、針を抜き取った後、再度検針をお勧めします。
＜注意＞
●本器は原理上、静止した状態では検知動作をしません。金属の移動速度が速いほど起電力が大きくなり、小さな金属を検知します。
必ず前後左右に、50cm/秒程度の速度で動かしてご使用ください。
手の指を広げると20cm位になります。この距離を1秒で往復する速度を検査速度の目安にしてください。
※シャツなどの衣類はおよそ1秒間に1往復程度。
●検知距離は、2.5φ鉄球の場合、標準レンジで最大17.0mm、高感度レンジで最大24.0mmです。
本器と検査品の距離が離れると検知できませんので、必ず検知面で検査箇所をなでるようにしてご使用ください。
※ここでは標準的な検査動作を記載していますので、社内規定がある場合は、規定に従ってください。

■電池交換の時期
電池がなくなってくると、ブザーが連続して鳴り、LEDランプの点滅が続きます。電池を交換してください。
＜電池の交換方法＞
1）電源スイッチをOFFにします。
2）本器裏面の電池カバーをスライドして外します。
　電池カバーのくぼみを押してスライドすると、外しやすくなります。
3）古い電池を取り出し、電極マーク「+-」を確認して、新しい電池を入れます。
4）電池カバーを元の様に取り付けます。

■用途
生産工場での品質管理・店頭などでの防犯管理。
・縫製品全般(婦人服・子供服・ベビー服・紳士服・きもの・ぬいぐるみ・毛皮製品)に
　混入した鉄製の縫い針、折れ針、マチ針、ピンなどの検出、検針。
・コンベヤー式検針機、大型検針機で検知された商品の中の部分検針と針位置確認。
・製品内に混入した縫い針、ホッチキス、鉄釘などの検出。
・医療関係での体内侵入針などの検査、MRI検査(核磁気共鳴撮影)前の鉄片装着検査での使用。

■感度レンジと検知距離

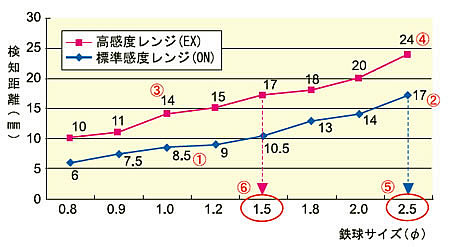

グラフの青線は標準感度レンジ(ON)、赤線は高感度レンジ(EX)における各鉄球の検知距離を示しています。

●標準感度レンジ(ON)では、1.0φ(直径1.0mm)の鉄球を検知面から8.5mmの距離まで(①)、2.5φ(直径2.5mm)の鉄球を17mmの距離まで(②)検知します。
●高感度レンジ(EX)では、1.0φ(直径1.0mm)の鉄球を検知面から14mmの距離まで(③)、2.5φ(直径2.5mm)の鉄球を24mmの距離まで(④)検知します。
●高感度レンジ(EX)では同じ距離でより小さな鉄球を検知します。
検知面から17mmの距離の場合、標準感度レンジ(ON)では2.5φ(直径2.5mm)の鉄球を(⑤)、高感度レンジ(EX)では1.5φ(直径1.5mm)の鉄球を(⑥)検知します。
※金属部品があったり、製品そのものに金属反応がある場合、検査品によっては高感度の「EX」では検知動作をしてしまうことがあります。この場合は、標準感度の「ON」でお使いください。

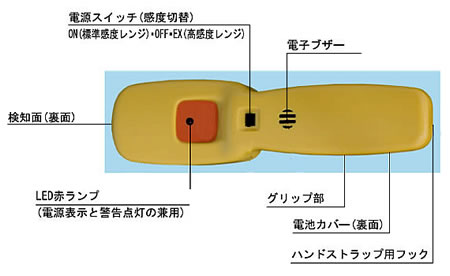

■各部の名称

■仕様

品番	ATTER-130R
検知能力	●標準感度レンジ(ON) 　 2.5φ鉄球/17.0mm※1 　 1.0φ鉄球/8.5mm
検知能力	●高感度レンジ(EX) 　 2.5φ鉄球/24.0mm 　 1.0φ鉄球/14.0mm
警報	LED赤ランプ・ブザー
検知面	60×100mm
電源	単3×2本
電池寿命	約300時間※2
寸法	60×230×60mm
重量	約250g
ケース	樹脂
付属品	単3電池2本、ハンドストラップ、取扱説明書

※1．直径2.5mmの鉄球を検知面から17.0mmの距離まで検知。
※2．標準的な使用条件でアルカリ乾電池使用時の目安です。
