絶縁多チャンネルデータロガー／品番 M245L-240G		【詳細表示】
商品番号	M245L-240G	価　格
	絶縁多チャンネルデータロガー	絶縁多チャンネルデータロガー 品番　M245L-240G

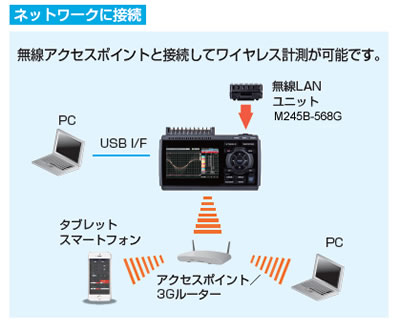

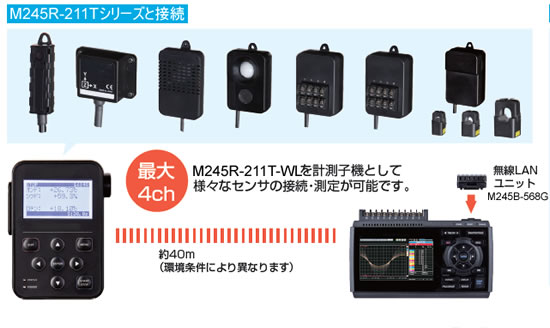

絶縁多チャンネルデータロガー 品番　M245L-240G ■絶縁マルチファンクション入力 全チャネル絶縁入力方式を採用し、配線に気を配る必要がありません。 さらにマルチファンクション入力に対応しており、さまざまな現象の測定が可能です。 電圧 20mV〜100V 温度 熱電対：R,S,B,K,E,T,J,N,W（WRe5-26） 湿度 湿度：0〜100％(オプションのM245-530G必要） パルス 4ch ※1 積算・瞬時・回転数 ロジック 4ch ※1 ※1：パルス・ロジックはいずれかを選択。オプションのロジックアラームケーブル（M245-513G）が必要となります。 ■最高10msのサンプリング速度に対応 チャネル数を絞る事により最高10msでのデータ収録が可能です。 サンプリング速度 10ms 20ms 50ms 100ms 使用可能ch数 1 2 5 10 測定対象 電圧 ● ● ● ● 温度 - - - ● ■4GBメモリで長時間の収録にも安心計測 標準で4GBのフラッシュメモリを搭載しています。 収録データはGBD（グラフテックバイナリデータ）形式や、CSV形式で保存可能です。 ●収録時間例(アナログ10chのみ使用時、2GB収録時)※2 サンプリング速度※3 10ms 50ms 100ms 200ms 500ms 1s GBD形式時 41日 88日 103日 207日 365日以上 365日以上 CSV形式時 3日 11日 16日 36日 91日 182日 ※2：収録時間は、概算となります。 ※3：サンプリング速度によっては、ch数に制限があります。 　　　10ms：1ch、50ms：5ch、100ms：10ch 　　　M245R-211T接続時の収録時間については、メーカーホームページを参照下さい。 ●リング収録機能 設定した収録点数以上になると、古いデータを削除しながら最新のデータのみを残します。 （設定した収録点数）設定可能点数：1000点〜2,000,000点 ●リレー収録機能 M245L-240Gの1回のデータ収録容量は2GBとなります。 本機能を使用する事により、データを取りこぼし無く2GB単位でファイルを区切って連続収録できます。 ●収録中のSDカード交換機能 データ収録中にSDカードの入れ替えが可能な機能です。 ■その他の主な機能 ●アラーム出力機能 異常信号発生時に、アラーム信号を出力することが可能です。 各チャネルで条件設定が可能です。出力は4出力を装備しています。 ●3WAY電源に対応M245L-240Gの駆動電源には、AC電源、DC駆動※4、バッテリ駆動※5を用意しています。 ※4：DC駆動ケーブル（M245-514G）が必要　※5：バッテリパック（M245B-569G）が必要 ■無線LANユニットでワイヤレス計測 無線LANユニットを装着することで、「M245R-211Tシリーズと接続」するか、「ネットワークに接続」する事が可能です。 ■簡単操作を実現した標準付属PCソフトウェア/スマートデバイスアプリ ○PC ●最大1000chまで対応 本ソフトウェアは、最大1000chまたは、最大10台まで接続が可能です。 ●多彩な測定画面 Y-T表示、デジタル表示、統計/履歴の３つの計測画面を装備。 また、ダイレクトエクセル機能も搭載されているので、測定開始とともにエクセルへダイレクトデータ転送が可能です。 Y-T表示 デジタル表示 ●重ね書き＆連結機能 複数のファイルの重ね書きや、連結が可能。 連結機能は、リレー収録機能で収録したデータを連結する際に最適な機能です。 ●便利な機能 ・スケジュール測定機能 測定の開始/停止をスケジュール化でき、スケジュールに沿って自動的に測定の開始/停止を行います。 マウスドラッグにより、簡単にスケジュール設定が可能 ・グループ機能で統括管理 グループ機能を使用することで、複数台使用時でも測定の開始 / 停止が一括で行えます。 各機器の測定データもPC内に保存されるデータは１つのファイルとして統合されます。 ●変換保存＆間引き機能 GBD（グラフテックバイナリデータ）形式で保存されたデータをCSV形式に変換が可能。 間引き機能を使用する事で、一定間隔での間引きが可能です。 間引き時の処理方法としてOFF、平均値、最大値、最小値の選択が可能。 OFFは、一定間隔の特定点の値となります。 ○スマートデバイス ●専用アプリでSTART/STOPやサンプリング間隔設定、アラーム出力が操作できます。 ●ブラウザで接続したM245L-240Gの画面をリモートコントロールできます。 ■PC/スマートデバイスで使える便利な機能 ●USBドライブモードM245L-240GとPCをUSBケーブルで接続し、 　 USBドライブモードで起動すると、M245L-240GがPCのドライブの1つして認識し、 　 M245L-240G内の測定ファイルをドラッグ＆ドロップでPC内へ移動が可能です。 ●豊富なネットワーク機能（GL無線LANユニット使用時） WEBブラウザ / FTPサーバ機能：WEBブラウザ上で本体操作や波形表示が可能。本体内データのPC転送も可能。 FTPクライアント機能：一定間隔で本体内データをFTPサーバへ転送が可能。 NTPクライアント機能：定期的に、本体時刻をNTPサーバの時刻に修正可能。 ■本体仕様 アナログ入力ch数 10ch 外部入出力 ※1 入力 トリガ入力1chまたは外部サンプル入力1ch、 ロジック入力4chまたはパルス入力4ch 出力 アラーム出力4ch サンプリング周期 10ms〜1h（10ms〜50msは電圧のみ、ch数制限あり）、外部 TIME/DIV 1s〜24h トリガ種類 トリガ繰り返し off・On トリガ種類 スタート：トリガ成立でデータ収録開始 ストップ：トリガ成立でデータ収録停止 トリガ設定 スタート：Off・レベル・アラーム・外部・時刻・曜日・一定時間 ストップ：Off・レベル・アラーム・外部・時刻・曜日・一定時間 アラーム 判定種類 組み合わせ：アナログ・ロジックまたはパルスの「AND」または「OR」 アナログ判定：立ち上がり（↑）・立ち下がり（↓）・Window IN・Window Out ロジック判定：パターン パルス判定：立ち上がり（↑）・立ち下がり（↓）・Window IN・Window Out パルス入力 回転数モード サンプリング間隔毎のパルス数をカウントし、倍率をかけて1分間の回転数に換算するモード 回転数時は、1回転のパルス数も設定 50・500・5000・50ｋ・500ｋ・5Ｍ・50Ｍ・500Ｍ　RPM/F.S. 積算モード 測定開始からサンプル間隔ごとのパルス数を積算表示するモード 50・500・5000・50ｋ・500ｋ・5Ｍ・50Ｍ・500Ｍ　Ｃ/F.S. 瞬時モード サンプル間隔ごとのパルス数を表示するモード サンプル間隔ごとの積算値はリセット 50・500・5000・50ｋ・500ｋ・5Ｍ・50Ｍ・500Ｍ　Ｃ/F.S. 演算 演算種類 ch間の四則・統計 統計演算種類 平均値・ピーク値･最大値・最小値・実効値 検索機能 機能 収録したデータに対して、必要なポイントを検索する機能 検索種類 チャネル・パルス・ロジック・レベル・アラーム検索 PC I/F USB2.0（ハイスピード）、無線LAN（オプション装着時） 内蔵記録装置 記録容量 SD-CARDスロット（2口）：SDHC対応、最大約32GBメモリ使用可 ※約4GB SD-CARDは標準付属 ※1ファイルは2GBまで、但し、2GB毎にファイルを切換えて収録する機能あり 記録内容 本体の設定条件・測定データ・画面コピー データ 保存機能 収録先 ＳＤカード収録（スロット1、2どちらでも収録可能） 収録データ 設定内容、画面データ、測定データ 収録機能 ＯＦＦ・リング収録・リレー収録 ・リング収録：収録点数以上になると、古いデータを削除しながらデータを収録 　　　　　　　　 （収録点数：1000〜2000000） 　　　　　　　　　※リング収録ＯＮの場合、収録可能容量は、空き容量の１/3となる。 ・リレー収録：データの取りこぼしなく、2GB単位でファイルを区切って連続収録 再生データ GBD・CSV形式データファイル（M245L-240Gで収録したデータのみ） スケーリング機能 ・各チャネルごとに4点設定 ・温度レンジのスケーリング機能あり 収録中機能 ・収録済みデータの確認（1画面/2画面の切換あり） ・SDード交換 ・カーソル間保存 GBD・CSV形式データファイル保存時の両方で機能する 表示器 サイズ 4.3インチTFTカラー液晶ディスプレイ（WQVGA：480×272ドット） 表示文字 日本語・英語・フランス語・ドイツ語・中国語・韓国語・ロシア語・スペイン語 表示画面 波形+デジタル画面、全波形画面、デジタル+演算画面、拡大デジタル画面 ※専用キーで切り替え（トグル動作） ※拡大デジタル画面は、CH数や表示CHの指定あり ※TIME/DIV変更による　波形のリライトなし 使用環境 0〜45℃、5〜85％RH（バッテリー駆動時は0〜40℃/充電時15〜35℃） 電源 ACアダプタ AC100〜240V/50〜60Hz DC入力 DC8.5〜24V バッテリパック DC7.2V（2900ｍAh）（バッテリパック　オプション） 消費電力 36VA以下（ACアダプタ使用、LCD ON時、バッテリパック充電時、AC100V） 外形寸法(W×D×H)(約) 188×117×42mm 質量(重量)(約) 500g（ACアダプタ、バッテリ含まず） 耐振性 自動車部品第一種A種相当 ■アナログ仕様 アナログ入力端子形状 M3ねじ式端子(角型平座金) 入力方式 フォトモスリレーによるスキャン方式、全CH絶縁、平衡入力 測定レンジ 電圧 20mV〜100V、1-5V F.S. 熱電対 K・J・T・R・S・B・N・W（WRe5-26） 湿度 0〜100％（電圧0〜1Ｖスケーリング換算） ※M245-530G（オプション）使用 フィルタ Off、2、5、10、20、40（左記の回数で移動平均を実施） 測定精度※2 （23 ℃±5 ℃） ・電源投入後 30分以上 ・フィルタON（10） ・サンプリング1s（10ch） ・GND接地 電圧 0.1％ of F.S. 温度 熱電対 測定温度範囲(TS：測定温度) 測定確度 R/S 0℃≦TS≦100℃ 100℃＜TS≦300℃ R：300＜TS≦1600℃ S：300＜TS≦1760℃ ±5.2 ℃ ±3.0 ℃ ±（0.05％ of rdg＋2.0 ℃） ±（0.05％ of rdg＋2.0 ℃） B 400℃≦TS≦600℃ 600℃＜TS≦1820℃ ±3.5 ℃ ±（0.05％ of rdg＋2.0 ℃） K -200℃≦TS≦-100℃ -100℃＜TS≦1370℃ ±（0.05％ of rdg＋2.0 ℃） ±（0.05％ of rdg＋1.0 ℃） E -200℃≦TS≦-100℃ -100℃＜TS≦800℃ ±（0.05％ of rdg＋2.0 ℃） ±（0.05％ of rdg＋1.0 ℃） T -200℃≦TS≦-100℃ -100℃＜TS≦400℃ ±（0.1％ of rdg＋1.5 ℃） ±（0.1％ of rdg＋0.5 ℃） J -200℃≦TS≦-100℃ -100℃＜TS≦100℃ 100℃＜TS≦1100℃ ±2.7 ℃ ±1.7 ℃ ±（0.05％ of rdg＋1.0 ℃） N -200℃≦ＴＳ<0℃ 0℃≦TS≦1300℃ ±（0.1％ of rdg +2.0 ℃） ±（0.1％ of rdg＋1.0 ℃） W 0℃≦TS≦2000℃ ±（0.1％ of rdg＋1.5 ℃） 温度 ※基準接点補償確度　±0.5℃ A/Dコンバータ 方式 �刄ｰ方式 分解能 16Bit（有効分解能：±レンジの1 / 40,000） 最大入力電圧 入力端子＋/−間 20mV〜1Vレンジ（60Ｖｐ-ｐ） 2V〜100Vレンジ（110Vp-p） 入力端子/入力端子間 60 Vp-p 入力端子/GND間 60 Vp-p 耐電圧 入力端子/入力端子間 350 Vp-p（1分間） 入力端子/GND間 350 Vp-p（1分間） ■PC用ソフトウェア仕様 対応OS Windows8.1 / Windows8 / Windows7 / Windows Vista 機能 本体制御、リアルタイムデータ収録、コンバート グループ数 4グループ　MAX 1グループch数 接続機器の最大まで 最大ch数 1000ch　MAX 設定範囲 アンプ設定、収録設定、トリガ・アラーム設定、レポート設定、その他 収録データ リアルタイムデータ（CSV、バイナリ） SDカードメモリデータ（CSV、バイナリ） 表示内容 アナログ波形、ロジック波形、パルス波形、デジタル値 表示モード Y-T表示、デジタル表示、統計・履歴表示、カーソル間X-Y表示（再生時のみ） ファイルコンバート カーソル間、全データ、間引き機能 監視機能 アラーム監視で、指定のアドレスにメールを発信 統計・履歴表示 測定中の最大・最小・平均値を表示 レポート機能 日報・月報ファイルを作成可能 ■無線LANユニット仕様 品番 M245B-568G 通信方式 無線LAN 装着場所 SD CARD2スロットに装着※3 無線LAN規格 規格：IEEE802.11b / g / n M245R-211Tシリーズ 接続台数 1台 機能 通信距離：約40m（障害物や周辺の環境状況により異なります。） アクセスポイント時：M245R-211Tシリーズの制御（１台まで）、データ収録 ステーション時：PCからの制御、PCへのデータ転送。 　　　　　　　　　　スマートフォン、タブレットからの制御及びデータ転送 <アクセスポイント・ステーション共通> WPS：プッシュボタン方式 / PIN方式 暗号化機能：WEP64, WEP128, WPA-PSK / WPA2-PSK、TKIP / AES ■オプション 品番 品名 備考 M245B-568G 無線LANユニット - M245B-569G バッテリパック - M245-513G ロジックアラームケーブル ケーブル長：2m、先端切り放し M245-514G DC駆動ケーブル ケーブル長：2m、先端切り放し M245-530G※4 湿度センサー ケーブル長：3m、専用電源コネクタ付き 使用可能温度範囲：-25℃〜+80℃ M245-542G 湿度センサ電源BOX 湿度センサ10本接続用（受注生産） M245B-572G-8GB SDカード（8GB） 8GB M245B-575G 収納ケース RoHS指令非対応 M245BS-5MK※5 K型熱電対 素線φ0.32 1.0×1.6×5000mm、5本入り M245BS-5MT※5 T型熱電対 M245T-55KG 極細K型熱電対 先端素線φ0.127、0.5×0.7×200mm 中継部1m、5本入り M245C-410G 棒状K型熱電対 -100〜300℃、クラス1、コード長：1.1m M245C-420G 静止表面用K型熱電対 -30〜400℃、クラス2、コード長：1.1m M245C-430G L型静止画表面K型熱電対 -30〜600℃、クラス2、コード長：1.1m M245C-440G K型熱電対ミニコネクタ 5本入り　接続可能熱電対：素線径0.65mm以下 M245C-450G T型熱電対ミニコネクタ 5本入り　接続可能熱電対：素線径0.65mm以下 M245-551G シャント抵抗250Ω 最大使用電圧15.8V、定格電力1W M245ADP-20JG ACアダプタ ACアダプタ ※1：ロジックアラームケーブル（M245-513G）が必要です。 ※2：使用熱電対は、T、K：0.32φ、その他：0.65φを使用した場合。 ※3：無線LANユニットを装着した場合、SD CARD2スロットにSDメモリカードを装着することはできません。 ※4：M245-542未使用時は1本のみ使用可能。使用可能温度範囲：-25℃〜+80℃（特注品 10m、15m、20m有り） ※5： 日本国内のみ販売となります。 ＜校正＞ 校正を希望される場合はお見積・ご注文時にご指示ください。（湿度センサの校正内容は10、50、90％ R.H.の3点計測。） ISO9000対応書類（試験成績書、トレーサビリティチャート、校正証明書）の発行も可能です。（別途費用）

運賃、および消費税は、記載価格には、含まれていません。
