S型懸垂形三菱ホイスト/品番　S-5-LK3 【詳細表示】
商品番号 S-5-LK3 価格
高頻度用(1/2t〜60t)

●許容使用頻度・巻速共に業界トップクラス。
●マイコンによる過荷重警報装置を内蔵して、更に安全性を向上させています。
●漁船用ホイストもシリーズ化しています。		 S型懸垂形三菱ホイスト
品番　S-5-LK3
廃番
後継機種はこちら→S2-1.2-LK2
■仕様一覧表
形名 容量(t) 揚程(m) ワイヤーロープ 巻上
普通形(3t以下) 普通形(3t以上)ローヘッドダブルレール 構成 速度m/s(m/min) モータ
容量（kW） 定格電流(A) 極数
低揚程 高揚程 2本吊 4本吊 50Hz 60Hz 50Hz 60Hz 50Hz 60Hz
S 1/2
 6 12 φ6.3 φ4 6×W（19）B種JISG3526 0.183
（11）		 0.217
（13）		 1.0 1.2 6.9 6.5 4
1 6 12 φ8 φ6.3 2.0 2.4 12.6 12.4
2 6 12 φ10 φ8 6×Fi（29）B種JISG3526 0.14
（8.4）		 0.167
（10）		 2.9 3.5 17.5 18.5
2.8 6 12 φ12.5 φ9 4.1 4.9 25.5 27.5
3 6 12 φ12.5 φ9 4.4 5.3 27 28.5
5 8 12 - φ11.2 0.112
（6.7）		 0.133
（8）		 6.2 7.5 29 32.5
7.5 8 12 - φ14 0.0967
（5.8）		 0.117
（7）		 8.3 10 37 44
10 8 12 - φ16 0.0833
（5）		 0.1
（6）		 10 12 51 55 6
15 8 12 - φ20 17 20 71 75
20 - 12 - φ22.4 0.07
（4.2）		 0.0833
（5）		 75 83

■標準仕様
●電源 3相200V　50/60Hz(220V 60Hzも使用てきます）
●操作方法 押しボタン操作
3t以下：2点(上、下)
5t以上：4点(入、切、上、下)
●定格 30分(JIS C 9620による
●給電方式 トロリ給電、ケーブル給電共に使用可能です。但し、トロリ、ケーブル共付属しておりません。
●保護構造 簡易野外形(野外で使用の際は、防雨カバーをお取り付けください)
●準拠企画 JIS C 9620電気ホイスト、クレーン構造企画
●塗装色 本体メタリックグレー 、(マンセルN4.0相当)　フックブロック　マンセル7.5YR7/14　押しボタン/マンセル7.5YR7/13相当
●周囲温度 -5℃〜+40℃(凍結なきこと)
●周囲湿度 90％RH以下(結露なきこと)
※手押横行、鎖動横行は本体とアタッチメントの別梱包納入となります。

■寸法図

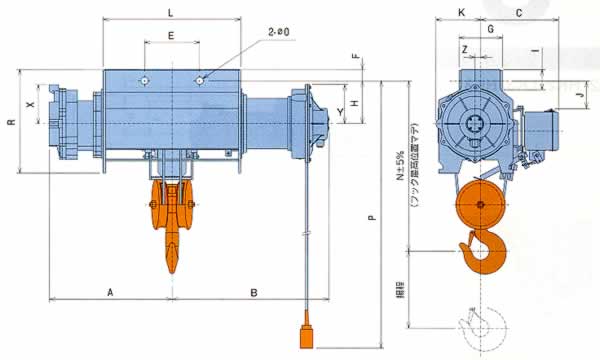

●S-5

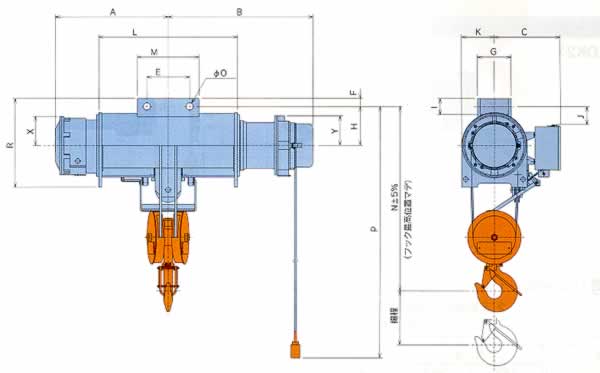

●S-7.5・S-10・S-15・S-20



■仕様
品番 S-5-LK3 S-5-HK3 S-7.5-LK S-7.5-HK
容量 5 7.5
揚程(m) 8 12 8 12
概略寸法(mm) A 646 771 669 794
B 830 955 1004 1129
C 410 458
E 290 300
F 60 61 55
G 229 252
H 225 255
I 105 106 120
J 145 77
K 236 215
L 725 975 796 1046
M - 440
N 905 1165
O 38 47
P 8000 12000 8000 12000
R 546 600
X 205 188
Y 206 152
Z 30 -
概略質量(kg) 510 580 650 720
フックブロック質量(kg) 42 80
価格 廃番 廃番 廃番 廃番


品番 S-10-LK S-10-HK S-15-LK S-15-HK S-20-HK
容量 10 15 20
揚程(m) 8 12 8 12 12
概略寸法(mm) A 719 844 799 949 999
B 959 1084 1085 1235 1235
C 493 558 583
E 320 620 800 800
F 60 80 100
G 252 225 225
H 290 365 410
I 120 178 217
J 132 167 237
K 245 295 320
L 786 1036 831 1131 1131
M 460 - -
N 1380 1680 1800
O 53 78 103
P 8000 12000 8000 12000 12000
R 660 845 935
X 218 275 308
Y 220 220 220
Z - - -
概略質量(kg) 1000 1100 1400 1550 1900
フックブロック質量(kg) 100 190 280
価格 廃番 廃番 廃番 廃番 廃番

運賃、および消費税は、記載価格には、含まれていません。
