ワイヤレスデーターロガー(温度)/RTR-502/測定/包装/物流/専門

ワイヤレスデーターロガー(温度)/品番　RTR-502

【詳細表示】

商品番号

RTR-502

価　格

測定範囲：-60～155℃
防水性能：IP64(防まつ形/生活防水)
外付け温度センサ(TR-5106)付属

ワイヤレスデーターロガー(温度)
品番　RTR-502
廃番

■仕様

品番		RTR-502	RTR-502L
測定チャンネル		温度1ch(外付け)
センサ		サーミスタ
測定範囲		-60～155℃
精度		平均±0.3℃(-20～80℃) 平均±0.5℃(-40～-20℃/80～110℃) 平均±1.0℃(-60～-40℃/110～155℃)
測定分解能		0.1℃
応答性	熱時定数	空気中：約30秒/攪拌水中：約4秒
	90%応答	空気中：約80秒/攪拌水中：約7秒
データ記録容量		16,000個
記録間隔		1,2,5,10,15,20,30秒 1,2,5,10,15,20,30,60分(15通りから選択)
記録モード(※1)		エンドレス(記録容量がいっぱいになると先頭のデータに上書きして記録する) ワンタイム(記録容量がいっぱいになると記録を停止する)
液晶表示		測定値(2ch異常は交互表示),電池寿命警告,その他
通信インターフェース		無線通信(特定小電力無線) 　RTR-500モード：ARIB STD-T67(周波数：429MHz帯,RFパワー：10mW) 光通信(独自プロトコル)
無線通信距離		RTR-500モード：約150m(見通しの良い直線において)
電源		リチウム電池(LS14250)×1(※2) (CR2使用可能)(※3)	リチウム電池(LS26500)×1(※4)
電池寿命(※5)		約10ヶ月	約4年
本体寸法		H62mm×W47mm×D19mm (突起部,センサ/入力モジュール含まず)	H62mm×W47mm×D46.5mm (突起部,センサ/入力モジュール含まず)
		アンテナ長：24mm
質量		約56g (電池含む,センサ/入力モジュール含まず)	約109g (電池含む,センサ/入力モジュール含まず)
本体動作環境		-30～80℃ (本体の耐熱温度は-40～80℃ですが、-30℃以下では無線通信ができません)
防水性能		IP64(防まつ形，生活防水)(※6)
付属品		チューブ付きリチウム電池LS14250またはLS26500 温度センサ(TR-5106)，ストラップ，取扱説明所(保証書付)一式
対応親機		RTR-500モード：RTR-500C、RTR-500NW/500AW、RTR-500DC

※1：使用するソフトウェアがRTR-500W for Windowsの場合はエンドレスのみです。
※2：付属のチューブ付きリチウム電池(LS14250)は市販されていません。
　　　交換にはオプションの低温電池セット(TR-00P2)をお求めください。
※3：CR2を使う場合は-20～60℃の範囲内で使用してください。また、振動の多い場所での使用は避けてください。
※4：Lタイプ付属のリチウム電池(LS26500)は市販されていません。交換にはオプションのRTR-05B2をお求めください。
※5：電池寿命は周辺温度、記録間隔、通信回数、電池性能などにより異なります。
　　　本説明は新しい電池を使用したときの標準的な動作であり、電池寿命を保証するものではありません。
※6：センサ/入力モジュールを接続した状態の防水性能です。
*品番に“L”がつくLタイプは大容量バッテリパックを装着しています。通常の電池寿命に比べて約4倍長持ちします。

■オプション
●RTR-502/502L専用温度センサ/品番 TR-5101・TR-5106・TR-5530・TR-5220・TR-5320・TR-5420

フッ素樹脂被覆センサ	ステンレス保護管センサ
TR-5101	TR-5220
TR-5106	TR-5320
水中用センサ	TR-5420
TR-5530	TR-5420

・仕様

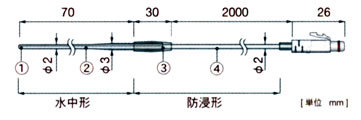

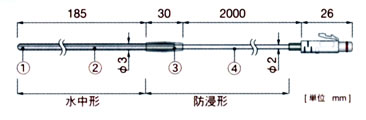

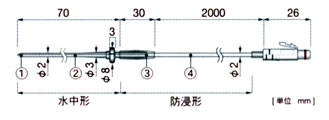

品番		TR-5101	TR-5106	TR-5530	TR-5220	TR-5320	TR-5420
測定範囲		-60～155℃
センサ耐熱温度		-70～180℃
精度		平均±0.3℃(-20～80℃) 平均±0.5℃(-40～-20℃/80～110℃) 平均±1.0℃(-60～-40℃/110～155℃)
90%応答	空気中	約80秒	約80秒	約150秒	約150秒	約90秒	約90秒
	攪拌水中	-	約7秒	約15秒	約7秒	約3秒	約3秒
材質		①サーミスタ②ステンレスパイプ(SUS316) ③フッ素樹脂収縮チューブ④フッ素樹脂被覆電線⑤フッ素樹脂モールド

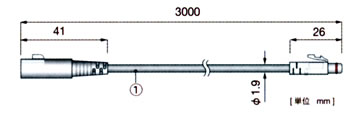

●RTR-502/502L専用温度センサ延長ケーブル/品番

防水性能：防まつ形(生活防水)
耐熱温度：-25～60℃
材質：①塩化ビニール被覆電線
※センサ1本につき1本延長できますが、常温で+0.3℃、-50℃近辺で+0.5℃の測定誤差が生じる可能性があります。

品番	品名
TR-2C30	RTR-502/502L専用温度センサ延長ケーブル

●メンテナンスセット/品番 TR-00P1
パッケージ内容：
ゴムパッキン(データロガー裏フタ用)
シリカゲル(乾燥剤)
両面テープ(シリカゲル固定用)
ネジ(データロガー裏フタ用予備)

●低温電池セット/品番 TR-00P2
パッケージ内容：
チューブ付きリチウム電池(LS14250)
メンテナンスセット(TR-00P1)

品番	品名
TR-00P1	メンテナンスセット
TR-00P2	低温電池セット

●外部電源アダプタ/品番 RTR-500A1

入力電圧：DC6～14V
バックアップ電源：ニッケル水素蓄電式(停電時用)
バックアップ時間：約4日
充電方式：トリクル充電
使用環境温度：0～60℃
防水性能：なし
質量：約37g(ACアダプタを除く)
パッケージ内容：
ACアダプタ(AD-0601)
ACアダプタジャック用ゴムパッキン(小)
取付フック
メンテナンスセット(TR-00P1)

●大容量バッテリパック/品番 RTR-500B1

電源：リチウム電池(LS26500)
電池寿命：約4年(1分間隔のモニタリング時で約20ヶ月)
防水性能：データロガーに準ずる
質量：約75g(リチウム電池1本を含む)
使用環境温度：-40～80℃
パッケージ内容：
リチウム電池(LS26500)
取付フック
メンテナンスセット(TR-00P1)

●大容量バッテリパック用電池セット/品番 RTR-500B2
パッケージ内容：
リチウム電池(LS26500)
メンテナンスセット(TR-00P1)

品番	品名
RTR-500A1	外部電源アダプタ
RTR-500B1	大容量バッテリパック
RTR-500B2	大容量バッテリパック用電池セット

●壁面アタッチメント
・TR-05K3(RTR-502用)

付属品：ネジ、両面テープ
使用環境温度：-40～80℃
材質：ポリカーボネート

・TR-05K3L(RTR-502L用)

付属品：ネジ、両面テープ
使用環境温度：-40～80℃
材質：ポリカーボネート

品番	品名
TR-05K3	壁面アタッチメント
TR-05K3L	壁面アタッチメント

ネットワークベースステーション/品番　RTR-500NW/RTR-500AW

【詳細表示】

商品番号

RTR-500NW/RTR-500AW

価　格

1台に登録できる数
子機：最大100台
グループ数：10グループ
中継機：1グループにつき10台

ワイヤレスデーターロガー
品番　RTR-500NW/RTR-500AW
廃番

■特長
●パソコンがなくても、記録データをEメール、FTPサーバへ自動送信するシステムを構築できます。
●社内LAN環境で測定値をモニタリングすることができます。
●「おんどとり WebStorage」に登録して、携帯電話やパソコンのWebブラウザで測定値をモニタリングすることができます。
●多彩な警報監視機能により、現場でも、遠隔地でも、万一の警報発生を見逃しません。
●ネットワーク経由で設定変更ができるため、柔軟な運用ができます。
●おんどとり WebStorage対応(下記参照)

■使用事例
●冷凍庫、冷蔵庫の温度監視
●工場、倉庫、ビル設備などの温湿度、計装信号の記録と監視
●サーバールームの温湿度監視

■仕様

品番	RTR-500NW	RTR-500AW
対応機種	子機：RTR-501/502/503/574/505-TC/505-Pt/505-V/505-mA/505P 　　　　Lタイプ含む中継機：RTR-500C
通信インターフェース	〈親機-(中継機)-子機間〉無線通信(特定小電力無線) 　ARIB STD-T67(周波数：429MHz帯，RFパワー：10mW) 光通信(独自プロトコル)RTR-574を除く子機〈親機-PC間〉 RTR-500NW：有線LAN 　RJ45 コネクタ 100 Base-TX/10 Base-T AutoMDI/MDI-X RTR-500AW：無線LAN 　無線LANアンテナ内蔵 IEEE 802.11b/g 　WEP/WPA/WPA(PSK) USB通信(設定用)
無線通信距離	約150m(見通しの良い直線において)
外部警報入力/出力端子	〈警報入力端子〉　3V100kΩのプルアップ　許容入力電圧：30V 〈警報出力端子〉　オフ時の電圧：AC/DC 50V以下　オン電流：0.1A以下　オン抵抗：35Ω
通信プロトコル	SMTP(POP before SMTP，SMTP-AUTH〈LOGIN〉)，FTP，SNTP，DHCP，DNS
電源	ACアダプタ(AD-0638)
本体寸法	H83mm×W102mm×D28mm(アンテナ含まず) アンテナ長：90mm
質量	約130g	約120g
本体動作環境	温度：-10～60℃ 湿度：20～80％RH(結露しないこと)
付属品	USB通信ケーブル(US-15C)，ACアダプタ(AD-0638) LANケーブル(LN-20W)※RTR-500NW専用ソフトウェア(CD-ROM)，取扱説明書(保証書付)一式
ソフトウェア	RTR-500W for Windows
対応OS(※)	Microsoft Windows 7 32/64 bit 日本語 Microsoft Windows Vista 32 bit 日本語 Microsoft Windows XP 32 bit(SP2以降) 日本語

※インストール時、Administrator(パソコンの管理者)の権限が必要になります。
上記の使用は予告なく変更することがあります。

ワイヤレスベースステーション/品番　RTR-500C

【詳細表示】

商品番号

RTR-500C

価　格

USB接続でパソコンに直結

1台に登録できる数
子機：1グループにつき32台まで
グループ数：20グループ
中継機：1グループにつき30台

ワイヤレスベースステーション
品番　RTR-500C

■特長
●パソコンにUSB接続するだけで、簡単に記録データを自動収集するシステムを構築できます。
●パソコンのモニタやEメールで、現在値や警報の発生を確認することができます。
●付属ソフトウェアを利用して、記録データをEメール、FTPサーバへ送信することができます。
●RTR-500NW/500AW、RTR-500DCの中継機としても使用できます。
●おんどとり WebStorage対応(下記参照)

■使用事例
●工場やビル設備の温度、湿度の記録と監視
●病院の薬品庫、血液保管所などの温度、湿度の記録と管理
●コンビニ、スーパーの冷凍庫、冷蔵庫の温度管理
●美術館、資料館の展示品や資料の劣化防止対策に

■仕様

対応機種	子機：RTR-501/502/503/574/505-TC/505-Pt/505-V/505-mA/505P 　　　　Lタイプ含む中継機：RTR-500C
通信インターフェース	〈親機-(中継機)-子機間〉無線通信(特定小電力無線) 　ARIB STD-T67(周波数：429MHz帯，RFパワー：10mW) 光通信(独自プロトコル)RTR-574を除く子機〈親機-PC間〉 USB通信シリアル通信(RS-232C)(※1)
無線通信距離	RTR-500Cモード：約150m(見通しの良い直線において)
通信プロトコル	SMTP(POP before SMTP，SMTP-AUTH〈LOGIN/PLAIN/CRAM-MD5〉)，FTP(※2)
電源	USBバスパワー，単3アルカリ電池×2 ACアダプタ(AD-0638)(※3)
電池寿命(※4)	中継機の場合：約6ヶ月(1日1回フルデータ吸い上げ/中継機1台の場合)
本体寸法	H96mm×W65mm×D25mm(アンテナ含まず) アンテナ長：55mm
質量	約71g(電池含まず)
本体動作環境	温度：-10～60℃(外部電源使用時-30～60℃) 湿度：20～80％RH(結露しないこと)
付属品	USB通信ケーブル(US-15C)，ソフトウェア(CD-ROM)，名前シール，取扱説明書(保証書付)一式
ソフトウェア	RTR-500C for Windows
対応OS(※5)	Microsoft Windows 7 32/64 bit 日本語 Microsoft Windows Vista 32 bit 日本語 Microsoft Windows XP 32 bit(SP2以降) 日本語

※1：別途公開の通信プロトコルを使用し、お客様ご自身でソフトウェア作成していただければシリアル通信が可能と
　　　なります。その場合オプションのシリアル通信ケーブル(TR-07C)が必要です。
※2：付属ソフトウェアによって実現される機能です。
※3：USB接続での使用時は電池やACアダプタは不要です。
　　　中継機として使用する場合は単3アルカリ電池またはACアダプタを別途用意してください。
※4：電池寿命は周辺温度、記録間隔、通信回数、電池性能などにより異なります。
　　　本説明は新しい電池を使用したときの標準的な動作であり、電池寿命を保証するものではありません。
※5：インストール時、Administrator(パソコンの管理者)の権限が必要になります。
上記の使用は予告なく変更することがあります。

ポータブルデータコレクター/品番　RTR-500DC

【詳細表示】

商品番号

RTR-500DC

価　格

その場で収集・グラフ表示

1台に登録できる数
子機：1グループにつき32台まで(RTR-574は1グループにつき16台まで)
グループ数：7グループ
中継機：1グループにつき15台

ポータブルデータコレクター
品番　RTR-500DC

■特長
●RTR-500DCから無線通信による記録間隔の設定、データ収集・保存ができます。
●周期的にデータロガーと無線通信して現在値を取得するモニタリング機能付きです。
●警報値を超えるとブザーでお知らせします。
●記録データをその場でグラフ確認できます。

■使用事例
●生産ラインで移動中の製品温度のモニタリングと記録データの収集
●トラックの運転席からコンテナ内の荷物のモニタリングと記録データの収集
●建設現場などパソコンのない環境で記録データの収集

現場でモニタリング	事務所でデータ確認

■仕様

対応機種	子機：RTR-501/502/503/574/505-TC/505-Pt/505-V/505-mA/505P 　　　　Lタイプ含む中継機：RTR-500C
データ容量	フルデータの場合　RTR-574×7台分　その他の子機×15台分フルデータでない場合は最大250台分
通信インターフェース	〈親機-(中継機)-子機間〉無線通信(特定小電力無線) 　ARIB STD-T67(周波数：429MHz帯，RFパワー：10mW) 光通信(独自プロトコル)RTR-574を除く子機シリアル通信(RS-232C)RTR-574(※1) 〈親機-PC間〉 USB通信シリアル通信(RS-232C)(※2)
無線通信距離	RTR-500DCモード：約150m(見通しの良い直線において)
電源	単4アルカリ電池×2 単4ニッケル水素電池，専用ACアダプタ(オプション：AD-0638) USBバスパワーも使用可能
電池寿命(※3)	単4アルカリ電池2本使用時に動作ができる目安 RTR-500DCモード：モニタリング：連続60時間(60秒周期/中継機なし) 周波数チャンネル仕様状況確認：連続36時間無線通信によるデータ吸い上げ：連続200回 (RTR-501のフルデータ/中継機なし/バックライトオフ)
本体寸法	H125mm×W58mm×D26.3mm(アンテナ含まず) アンテナ長：57mm
質量	約127g(電池含む)
本体動作環境	温度：0～50℃ 湿度：90％RH(結露しないこと)
付属品	USB通信ケーブル(US-15C)，ソフトウェア(CD-ROM)，単4アルカリ電池(LR03)×2，取扱説明書(保証書付)一式
ソフトウェア	RTR-500DC for Windows
対応OS(※4)	Microsoft Windows 7 32/64 bit 日本語 Microsoft Windows Vista 32 bit 日本語 Microsoft Windows XP 32 bit(SP2以降) 日本語

※1：RTR-574とのシリアル通信にはオプションのシリアル通信ケーブル(TR-6C10)が必要です
※2：別途公開の通信プロトコルを使用し、お客様ご自身でソフトウェア作成していただければシリアル通信が可能と
　　　なります。その場合オプションのシリアル通信ケーブル(TR-07C)が必要です。
※3：電池寿命は周辺温度、記録間隔、通信回数、電池性能などにより異なります。
　　　本説明は新しい電池を使用したときの標準的な動作であり、電池寿命を保証するものではありません。
上記の使用は予告なく変更することがあります。

■オプション
●ACアダプタ(RTR-500NW/500AW/500C/500DC用)/品番 AD-0638

入力：AC100-240V
出力：DC6V 500mA
周波数：50/60Hz
ケーブル長：1.8m

品番	品名
AD-0638	ACアダプター

●外部電源(RTR-500C用)/品番 AD-0620

電源：単1アルカリ乾電池(LR20)×3
電池寿命：約1年(※RTR-500Cを中継機として使用し、15分毎にモニタリングを行った場合です)
ケーブル長：約1.8m
質量：612g(電池3本含)

品番	品名
AD-0620	外部電源

●シリアル通信ケーブル/品番 TR-6C10

RTR-500DCとRTR-574の通信用

品番	品名
TR-6C10	シリアル通信ケーブル

●シリアル通信ケーブル/品番 TR-07C

シリアル通信ケーブル
ケーブル長：1.0m
コネクタ形状：専用コネクタD-sud9ピン
パソコンとの通信時に使用

品番	品名
TR-07C	シリアル通信ケーブル

●壁面アタッチメント(RTR-500NW/RTR-500AW用)/品番 TR-5WK1

付属品：壁面固定用ネジ、両面テープ、本体固定用ネジ
材質：ポリカーボネート
※ポリカーボネートは-30℃以下では強い衝撃を受けた際に亀裂が入る恐れがあります。

品番	品名
TR-5WK1	壁面アタッチメント

■高機能なソフトウェアが親機に付属
快適な操作性、使いやすいグラフ

●わかりやすい設定画面で迷うことがありません。	●警報を通知します。(例：RTR-500C for Windows)

●測定値をモニタリングできます。　　(例：RTR-500DC for Windows)	●グラフでデータ解析できます。　　(温湿度グラフ/マルチスケールグラフ)

■おんどとり WebStorage
いつでも、どこからでもアクセス
登録料・利用料無料!!
http://ondotori.webstorage.jp/

おんどとり WebStorageは株式会社ティアンドデイが提供するインターネット上のサービスです。
吸い上げた記録データを“おんどとり WebStorage”宛に送れば、いつでも、世界のどこからでも、そのデータにアクセスすることができます。
