水素リークディテクタ／品番　MF6R-H2-4SF

【詳細表示】

商品番号

MF6R-H2-4SF

価　格

水素半導体式
マルチチャンネル

水素リークディテクタ
品番　MF6R-H2-4SF
廃番

■特長
●希釈水素を使った環境にやさしいリークテスト
●マルチチャンネルタイプ
●タクトタイム大幅短縮（最大4チャンネルで同時測定）
●トレーサガスとして廉価で、安全な5％水素工業用ガス使用
●雑ガスはチャンバー（サクションカップ）で防護し、誤反応を大幅に減少
●バックグランドは自動調整（手動可能）
●オートメーションシステム対応

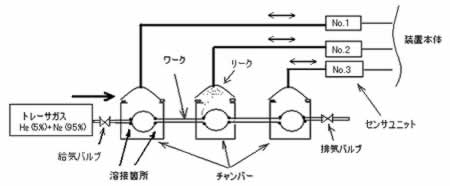

■例）マルチチャンネルで三つのローカルチャンバを用意し、漏れを同時試験する（3チャンネルの場合）

◇チャンバーで一定時間掛けて漏れを堆積させ、濃度変化から漏れの有無を検査します。
◇一つのワークを4チャンネルで同時測定できるため効率的です。
◇環境負荷の少ない安全なトレーサガス（水素5％＋窒素95％混合ガス）を使用します。
◇トレーサガスはヘリウムガスに比べて大幅に廉価で、ガス再生設備も不要です。
◇水没気泡目視法、エアーリークからのより精度の高い漏れ検査に好適です。
◇ヘリウムほど高精度を必要としない漏れ検査に廉価なコストで実施できます。
◇センサを2個搭載し、障害時や劣化時に自動的に待機センサと切替えできます。
◇I/O制御部を増設して（オプション）、シーケンサーを接続して検査の自動化をアシストします。

■一定時間内チャンバーに堆積した水素を吸引してリークの有無を調べる様子

■チャンバー内に堆積した水素を測定してリークの有無を調べる様子

■仕様
PAT.P ※以下の仕様はチャンネル数により異なります。最大4チャンネル

品番	MF6R-H2-4SF
対象ガス	水素5％＋窒素95％混合ガス（トレーサガス） ※ISO10156：1990にて安全な工業用ガス指定
検知方式	チャンバー式、濃度検知
センサー	半導体センサ、2個搭載／チャネル（自動切換え）
測定チャネル	1～4チャンネル（最大）
検知範囲、感度	0.5ppm～2000ppm（H2）、5×10－6atm・ml/s
反応速度	2秒以内（1mプローブにて） ※チャンバーの容積等で異なります。
精度	校正精度：±10％再現性：±10％（いづれも校正ガス濃度に対して）
暖気時間	約3分
校正	リークスタンダード又は標準ガス（合否判断近辺推奨）、手動校正
リーク表示	合否画面と音、バーグラフ表示
機能	自動/手動バックグランド調整、堆積時間設定、吸引時間設定、センサ感度調整、アラームポイント設定、スピーカ音量調整他
吸引機能	電磁式エアーポンプ、流量調整可能（標準100ml/s）、フローセンサ流量検知
ディスプレー	カラーLCD、5.7インチ
電源	AC100～240V 50/60Hz
外部出力	スピーカ、警報接点出力（A接点）、アナログ出力
インタフェース	RS－232C（オプション）
使用環境	温度：5～45℃　湿度：45～85% RH
外寸	260W×380D×190Hmm　※測定チャネル数により相違。
質量	約15kg　※測定チャネル数により相違。
標準付属品	チャンバー（チューブ付）※受注生産（別途見積り）、雑ガスフィルター、ダストフィルター電源コード、取扱説明書、製品保証書 ※部品数量は測定チャンネルにより相違
