■ファインダー内表示

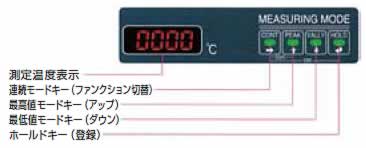

■操作パネル

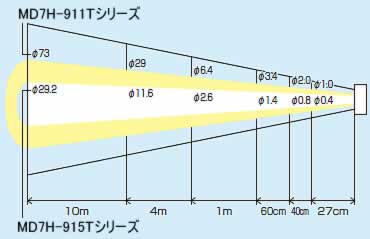

■スポット
■高温測定
最大3,000℃までの測定が可能。
■高速応答
最小100分の1秒での応答速度。一瞬で温度が変化する対象物の測定も可能です。
■ガラス越し
特殊な波長域の赤外線測定を行っているので、ガラス越しの温度測定が可能となり、窓越しの炉内測定などに非常に
便利です。
■3WAY出力
RS232C、DC 0～10V、DC 4～20mAの3種類の出力を装備。様々な機器と接続可能です。
■温度制御例
| チップロー付の温度管理 |
フレームロー付の温度制御 |
真空チャンバー内の測定 |
 |
 |
 |
| 高周波加熱の制御 |
ロッド棒の温度管理 |
炉内および炉壁の温度測定 |
 |
 |
 |
■仕様
| 品番 |
MD7H-911T |
MD7H-915T |
| 測定温度範囲 |
200～2000℃ |
300～2000℃ |
| 表示部 |
ファインダー内、サイドパネル（デジタル表示） |
| 測定モード |
CONT：連続表示
PEAK：最大値表示（2ウェイ）
VALLEY：最小値表示（2ウェイ）
HOLD：保持 |
測定精度
再現性 |
±1％ F.S.ε=1.0
±1℃F.S.ε=1.0 |
| 放射率測定範囲 |
0.10～1.00 デジタル2ウェイ |
| 応答速度 |
サンプリング時間 0.01～1.00 sec 可変 |
| センサー |
InGaAs |
| 測定波長 |
1.6μm |
| 外部出力 |
RS-232C
DC：0～10V }3出力標準
DC：4～20mA |
| 光学系 |
型 式：同軸一眼レフ方式
対物レンズ：f=127mm,=4.2
焦点調節範囲：270mm～∞
測 定 角：0.45°
ファインダー：測定角=6.2° |
| 動作電源 |
AC100～230V 50/60Hz（ACアダプター供給時） |
| 消費電力 |
30W（ACアダプター供給時） |
| 許容周囲温度 |
0～50℃（結露無し） |
| 重量 |
1.4kg（本体のみ） |
| 品番 |
MD7H-911-AT |
MD7H-911-BT |
MD7H-915-AT |
MD7H-915-BT |
| 測定温度範囲 |
500～3000℃ |
200～1200℃ |
700～3000℃ |
300～1200℃ |
| 表示部 |
ファインダー内、サイドパネル（デジタル表示） |
| 測定モード |
CONT：連続表示
PEAK：最大値表示（2ウェイ）
VALLEY：最小値表示（2ウェイ）
HOLD：保持 |
測定精度
再現性 |
±1％ F.S.ε=1.0
±1℃F.S.ε=1.0 |
| 放射率測定範囲 |
0.10～1.00 デジタル2ウェイ |
| 応答速度 |
サンプリング時間 0.01～1.00 sec 可変 |
| センサー |
Si |
InGaAs |
Si |
InGaAs |
| 測定波長 |
0.9μm |
1.6μm |
0.9μm |
1.6μm |
| 外部出力 |
RS-232C
DC：0～10V }3出力標準
DC：4～20mA |
| 光学系 |
型 式：同軸一眼レフ方式
対物レンズ：f=127mm,=4.2
焦点調節範囲：270mm～∞
測 定 角：0.45°
ファインダー：測定角=6.2° |
| 動作電源 |
AC100～230V 50/60Hz（ACアダプター供給時） |
| 消費電力 |
30W（ACアダプター供給時） |
| 許容周囲温度 |
0～50℃（結露無し） |
| 重量 |
1.4kg（本体のみ） |
■オプション
| MD7H-911-1T |
MD7H-911-2T |
MD7H-911-4T/
MD7H-911-5T |
| グリップ+充電器 |
電池式グリップ |
高級タイプ三脚(微動式)/
普及タイプ三脚 |
 |
 |
|
| 温度計本体は含まれておりません。 |
MD7H-911Tシリーズの固定測定、連続測定時にご使用下さい。 |
| MD7H-911-3T |
MD7H-911-7T |
MD7H-911-10T |
| 固定用雲台 |
コントローラー |
キャリングケース |
●焼付塗装時の温度管理
●陶芸窯内の温度管理
●炉壁の温度計測
●ロー付け温度コントロール
●真空加熱炉の温度コントロール
●ガラス金型の温度管理
●高周波加熱ラインの温度管理
●ロット棒の温度管理 |
※電流出力の値を測定し、測定値を超えた際にリレー出力を出す事ができるコントローラーです。 |
※MD7H-911Tシリーズ・各オプションの輸送・保管に。 |
 |
 |
 |
|
