GPS位置温度情報送信機(FOMA)/品番　MD3TR-500MBST

【詳細表示】

商品番号

MD3TR-500MBST

価　格

無線通信機能と3Gデータ通信機能を備えた親機
広いエリアで利用できるNTTドコモFOMA網対応
おんどとりWeb Storageに対応
多彩な監視機能
選べる供給電源
1台につき子機20台まで一括管理可能
位置情報のモニタリングをサポート

GPS位置温度情報送信機(FOMA)
品番　MD3TR-500MBST
廃番

■概要
MD3TR-500MBSTは無線通信機能、3Gデータ通信(FOMA)機能を搭載した親機です。
無線で子機(ワイヤレスデータロガーRTR-500シリーズ)から測定データを収集し、自動送信(FTP / Eメール)します。
無償のクラウドサービス"おんどとり Web Storage"に対応しておりますので、データの送信先を別途ご用意いただく必要はありま
せん。
インターネット経由でのモニタリング、データ収集を手軽に実現できます。

*NTTドコモFOMA網に対応した標準サイズのSIMカードをご利用頂けます。
SIMカードは製品には付属しておりませんので、別途ご契約いただく必要があります。
b-mobile等、仮想移動体通信事業者(MVNO)が提供する格安の通信プランを選択していただくこともできます。
*AC100Vで使用される場合は、別売のACアダプタ(AD-0605)をご用意ください。

■使用事例
パソコン、ネットワーク環境のない場所の温度監視に

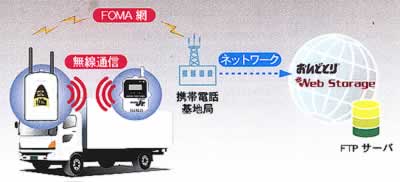

輸送貨物の温度監視と位置情報の確認
遠隔地にある工場・倉庫の測定データのモニタリング・自動監視

■クラウドで遠隔管理
「おんどとり Web Storage」にデータ送信すればどこからでも閲覧でき、複数の利用者とデータ共有も

■警報監視機能
子機に上限値／下限値／判定時間を設定、異常時にはメール通報

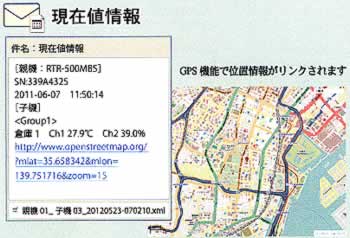

■GPSによる位置情報のモニタリング
車両などの位置情報と荷室の温度を同時にモニタリング

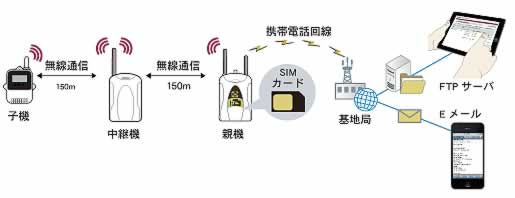

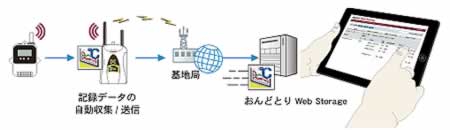

■無線通信機能と3Gデータ通信機能を備えた親機
MD3TR-500MBSTが子機から記録データを無線通信で吸い上げ、携帯電話回線経由で記録データをEメール/FTP送信します。
*MD3TR-500MBSTは無線通信対応のデータロガーRTR-500シリーズの子機全機種に対応しています。
*SIMカードは別途ご用意していただく必要があります。

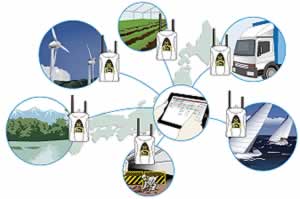

■広いエリアで利用できるNTTドコモFOMA網対応
NTTドコモFOMA / Xi に対応した標準サイズのSIMカードに対応しています。
FOMAがつながる場所ならどこでも使用できるので、データ収集・監視のエリアが広がります。
・ケーブル配線ができないエリア
・パソコン・ネットワーク環境がないエリア
・移動中の輸送車
月々のランニングコストは携帯通信料のみです。最も安いプランなら月額493円でシステム構築が可能です。
（2013年1月当社調べ）

■おんどとりWeb Storageに対応
データの送信先をT&Dの無償のクラウドサービス "おんどとり Web Storage" に設定すると、インターネット経由でデータを確認で
きます。
遠隔地からの現在値モニタリングやデータ共有が可能になります。

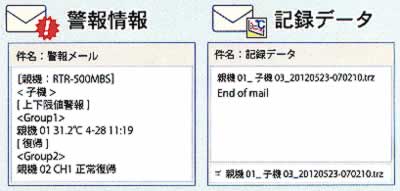

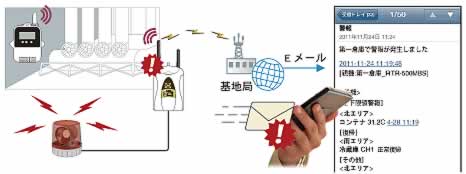

■警報監視機能
子機ごとに上限値、下限値、警報判定時間を設定でき、指定したメールアドレス(4件まで指定可能)に警報メールを送信できます。
警報内容
・測定値が設定した上下限値の範囲を超えた場合
・センサエラー(接触不良等)が起きた場合
・子機の電池残量が少なくなった場合
・無線通信が一定時間連続して失敗した場合
・上記の警報状態が解除された場合
・外部接点入力からの信号がONの状態になった場合

警報動作
*判定時間は設定された上下限値を超えた状態が持続した時間です。10秒から60分まで12通りの設定が可能です。

警報LEDの点灯
MD3TR-500MBSTの警報LEDが点灯します。

警報メールを送信
設定されたEメールアドレスに、警報メールを送信します。

外部接点出力
警報LEDと連動し、MD3TR-500MBSTの外部出力もONの状態になります。
出力端子にサイレンやブザーなど、警報表示端末を接続すれば、より確実に警報発生を把握できます。

外部接点入力
遮断器、開閉器、電磁接触器など設備監視システムをMD3TR-500MBSTの入力端子に接続し、外部からの電力信号（ON/OFF）
を検知できるようにします。信号がONの状態になると警報メールを送信します。

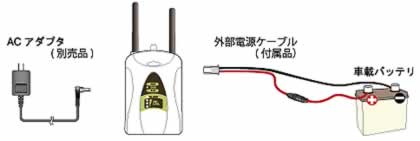

■選べる供給電源
MD3TR-500MBSTは単3アルカリ乾電池4本で約2日間動作可能です。
長期間連続使用するには別途外部電源をご用意ください。
指定のACアダプタか外部電源(DC 8～34 V )の使用が可能です。

■1台につき子機20台まで一括管理可能
1台のMD3TR-500MBSTに最大20台の子機を登録して一括管理ができます。

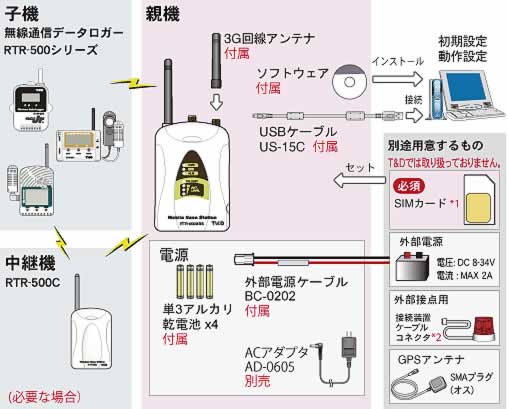

■製品構成
*1：MD3TR-500MBSTで利用可能なSIMカードについてを確認してください。
*2：適合コネクタは PAP-04V-S ( J.S.T. 社製)です。

■仕様

対応機種	子機：RTR-501/502/503/507/574/576/505-TC/505-Pt/505-V/505-mA/ 505-P Lタイプ, Hタイプ含む中継機：RTR-500C
最大登録台数	子機: 20台中継機: 4台×4グループ
通信インタフェース	<3Gデータ通信> ・WCDMA: 800 / 1900 / 2100 MHz ・UMTS / HSDPA 3GPP release 5 UMTS / HSDPA 3GPP release 6 <親機 - (中継機) - 子機間> ・無線通信 (特定小電力無線) ARIB STD-T67 (周波数: 429 MHz帯, RFパワー: 10 mW) ・光通信 (設定用) RTR-574 / 576 を除く子機 <親機 - PC間> ・USB通信 (設定用)
無線通信距離	約150m (見通しの良い直線において)
通信時間	データ吸い上げ時間・無線通信: データ16,000個につき約2分15秒中継機使用時は中継機1台につき上記時間を加算 3Gデータ通信によるデータの送信時間は含まない
外部警報入出力端子(*1)	<入力端子: 接点入力> 3V100 kΩのプルアップ許容入力電圧：30 V <出力端子: オープンドレイン出力> OFF時の電圧DC30 V以下 ON電流0.1A以下 ON抵抗15Ω
通信プロトコル	SMTP (POP before SMTP, SMTP-AUTH 〈LOGIN〉), FTP, SMS (*2)
電源	ACアダプタ AD-0605 外部電源( DC 8 - 34 V) 単3アルカリ乾電池 x 4
電池寿命(*3)	約2日間: AC電源/外部電源なしの場合 (警報監視(ON）/データ吸い上げ (1回/1日)/現在値送信 (10分間隔)/ 子機1台/中継機無しの条件において）
本体寸法	H96mm×W66mm×D39mm (アンテナ含まず) 固定（ Local ) アンテナ長: 55 mm 付属（ Cellular ）アンテナ長: 54 mm
質量	約205g (電池含む, アンテナ含む）
本体動作環境	温度：10～55℃ 外部電源使用時は - 10～55℃ 湿度：90 %RH 以下 (結露しないこと）
付属品	単3アルカリ電池 (LR6)×4, モバイルデータ通信 (Cellular) アンテナ, USB通信ケーブル (US-15C), 外部電源ケーブル (BC-0202), ソフトウェア (CD-ROM), 取扱説明書 (保証書付) 一式
GPSアンテナ(*4)	コネクタ：SMA プラグ(オス) 電源電圧：2.5～2.7 V
対応SIMカード	NTTドコモ FOMA / Xi に対応したSIMカード (標準サイズ) (*5）
対応ソフトウェア情報
ソフトウェア	MD3TR-500MBST for Windows
対応OS(6)(7)	Microsoft Windows 8 32/64 bit 日本語 Microsoft Windows 7 32/64 bit 日本語 Microsoft Windows Vista 32 bit (SP1以降) 日本語 Microsoft Windows XP 32 bit (SP3以降) 日本語

(*1) 外部警報端子を使用する場合は、適合コネクタ PAP-04V-S (J.S.T社製) を別途用意してください。。
(*2) 警報発生をSMSにて通知する場合、親機をリモートコントロールする場合に、SMSに対応したSIMカードが必要になります。
(*3) 電池寿命は警報通信回数、周辺温度、通信回数、電池性能などにより異なります。
本説明は新しい電池を使用したときの標準的な動作であり、電池寿命を保証するものではありません。
(*4) GPS機能を使用する場合は、市販のGPSアンテナが必要です。
(*5) 通信事業者との回線契約が別途必要です。MD3TR-500MBSTで利用可能なSIMカードについてを確認してください。
(*6) インストール時、Administrator (パソコンの管理者) の権限が必要になります。
(*7) Windows 8 をご利用の場合、弊社ソフトウェアは[デスクトップ] 画面での動作のみサポート対象となります。
