■特長
●出力信号は、1分間積算値を次の1分間ホールドし、0～100mm/hを4～20mAの階段状アナログ信号（1mm/h相当毎ステッ
プ）として変換出力します。
●制御用信号出力の設定範囲は用途に合わせて次のM9W-A37420T、M9W-B37420Tより、いずれかのレンジを選定できま
す。
・M9W-A37420T：1～9mm/h（雨水取込制御用など）
・M9W-B37420T：10～90mm/h（気象観測・防災用など）
●受水口により補足した降雨を、1水滴（降水量にして約0.0083mm）づつ滴下させて計数するので、転倒ます雨量計等に比較し
て、降雨の細かい変化や、瞬間的な強度を測定します。

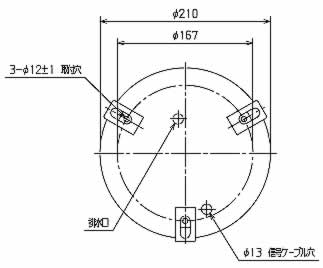

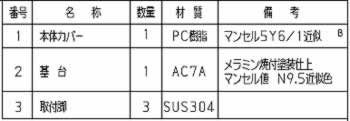

■寸法図


■仕様
●検出部(本体)
| タイプ |
水滴計数型 |
| 受水口径 |
φ200mm±0.6mm |
| 測定範囲 |
0～100mm/h (相当) 最小単位：0.5mm/h |
| 検出雨量 |
1水滴＝約0.0083mm (0.5mm/h相当) |
| 出力信号 |
パルス信号方形波: 波高値約8V |
| ノズル径 |
φ4mm |
| 使用オイル |
一般用灯油 |
| 寸法/ 重量 |
h456mm×φ216mm , 重量：約2.9kg |
| 材質 |
基台：AC7A 基台下アングル: ステンレス
カバー：PC樹脂マンセル値5Y6/1近似 |
●演算部
|
M9W-A37420T |
M9W-B37420T |
| 測定範囲 |
0～100mm/h
最小単位：1mm/h |
| サンプリング |
1分(水晶タイマ) |
| 使用温度範囲 |
0～50℃ |
| 接続端子 |
ハーモニカ型端子盤結線ビス：M3 |
| アナログ出力 |
4～20mA
/0～100mm/h
電流出力ラインループ抵抗：600Ω以下(ライン抵抗＋負荷抵抗)
出力精度：±0.02mA |
| 警報制御出力 |
接点 |
無電圧メーク接点(設定値以上を検出すると接点ON) |
| 接点容量 |
DC30V/1A max. |
| 設定 |
カバー内部設定スイッチによる |
| 設定範囲 |
1～9mm/h 1mm/h単位任意 |
10～90mm/h 10mm/h単位任意 |
パルス出力
(オプション選定時) |
出力パルス：1Pulse／0.5mm/h
(雨量値換算約0.0083mm)
パルス形態：フォトモス・リレーによる無電圧開閉
開閉容量：DC50V, 250mA
(max.)
閉抵抗：3.1Ω
閉時間：30ms (min.) |
| 使用電源 |
DC24V～26V(無降雨時センサ到達電圧), 供給側許容最大電圧：32V
消費電流：60mA max. (20～60mA
降雨強度値により変動)
電源ラインループ抵抗：100Ω以下 |
| ケーブル |
0.75mm2×5C MVVS 20m(標準)
0.75mm2×7C MVVS 20m(パルス出力オプション選定時) |
|
