多チャンネルデータロガー品番 M245L-820G 【詳細表示】
商品番号 M245L-820G 価 格
M245L-820Gは、拡張性を重視したモデルです。チャネル数は、標準20chから最大200chにチャネル拡張可能。また、安心して測定できる全チャネル絶縁入力方式を採用するとともに、電圧・温度・湿度・パルス/ロジックのマルチ入力を実現。さらに耐ノイズ性を高めるため刄ー型のA/Dコンバータを搭載し、高周波ノイズの除去効率を向上。
また、多チャネルのデータ監視に最適なイーサネットを標準装備し、遠隔での監視が可能。記憶媒体には、USBメモリが使用でき、測定したデータを直接書き込みますので、長時間のデータ収録も可能です。GL820は多様化する計測用途に応え機能・操作性を追求し、研究開発から生産ラインの現場までお使いいただけるコストパフォーマンスに優れた商品となっています。
多チャンネルデータロガー
品番 M245L-820G
廃番
■特長
<USBメモリと内蔵フラッシュメモリで安心収録>

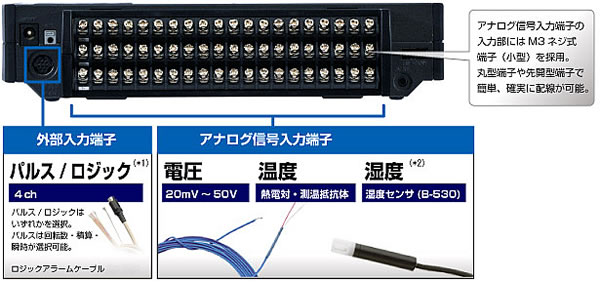

●全chマルチファンクション&絶縁入力
標準で20chのアナログ入力装備。しかもチャネル間の影響を受けない絶縁入力方式です。
煩わしい配線に気をつかう必要はありません。温度/電圧/湿度/パルス/ロジック入力に対応したマルチファンクション対応で、あらゆる用途でご使用いただけます。

(*1)パルス・ロジックはいずれか4ch。オプションのロジックアラームケーブル(M245-513G)が必要。
(*2)オプションの湿度センサ使用時、標準は1本のみ使用可能。
●刄ー型 A/Dコンバータを搭載
耐ノイズ性を高めるため、刄ー型のA/Dコンバータを搭載し、高周波ノイズの除去効率を向上させました。これによりインバータ等からのノイズの影響を少なくしました。
●最大200ch、パソコンとの接続なら500chまで拡張可能
端子台を20ch/ユニットに統一し、本体でのチャネル拡張は最大200chに対応。
しかも全チャネル絶縁入力&マルチファンクション入力。
また、PCを使用した計測では、複数の本体(最大10台)を接続することにより最大500chを1台として制御したり、個々に制御することが可能です。※M245L-820G拡張方法
●各種フィルタを搭載
各chの移動平均フィルタとデジタルフィルタ(AC電源のノイズ除去)を搭載し、ノイズ等の影響を少なくします。
各chに搭載の移動平均フィルタ:2,5,10,20,40,Off
デジタルフィルタ(AC電源のノイズ除去フィルタ)
ただし、本フィルタが有効に機能するには、測定ch数と設定可能なサンプリング間隔に制限があります。
測定ch デジタルフィルタが有効となるサンプリング間隔
10ch以下 500ms以上
11ch〜20ch 1s以上
21ch〜50ch 2s以上
51ch〜100ch 5s以上
101ch〜200ch 10s以上
※測定ch数とは、入力設定がOFF以外に設定されているch数となります。測定精度を満たすには、デジタルフィルタが有効となるサンプリング間隔にて、ご使用ください。
●PCでの拡張
パソコンで付属のPCアプリケーション(GL220_820-APS)を使用すると、本体を最大10台、チャネル数を最大500chまで拡張し、計測することができます。
●便利なスケーリング機能を搭載
スケーリング機能を使用すれば、各種センサーからの電圧信号出力にて計測を行う場合に、元の物理量でデータ収録を行うことができます。
・電圧時:変換したい単位については一般的なものは登録されていますので、設定が容易です。登録にない単位も作成することが可能です。

・温度時:各種機器に装着されている温度表示器などの値に合わせる際にも本機能を使用することで可能です。

●チャネル間演算機能搭載
リアルタイムでチャネル間演算が可能です。チャネル同士の四則演算を実行できます。演算結果は、そのまま測定データ値として保存されます。(本体での測定時のみ)。


<USBメモリと内蔵フラッシュメモリで安心収録>
●最高10msのサンプリング速度に対応
電圧測定時のサンプリング速度アップを実現。
チャネル数を絞ることにより、最高10msでのデータ収録が可能です。
サンプリング速度 10ms 20ms 50ms 100ms 200ms 500ms 1s 2s
使用可能ch数 1 2 5 10 20 50 100 200
測定対象(*3) 電圧
温度 - - -
*仕様に記載の測定精度を満たす条件は、ご使用になるチャネル数とサンプリング速度によりことなります。詳しくは、仕様の測定精度をご覧ください。
(*3)湿度は電圧0-1Vをスケーリング換算しているため、サンプリング速度は電圧と同様になります。
●外部サンプリング機能
外部サンプリング機能を使用すれば、外部機器からの信号に同期したタイミングでデータの収録が可能です。
※オプションのロジックアラームケーブル(M245-513G)が必要となります。


<大容量 内蔵2GBフラッシュメモリとUSBメモリで安心収録>
●内蔵メモリに2GBのフラッシュメモリを搭載
内蔵メモリに2GBのフラッシュメモリを搭載しました。外部記憶媒体を使用しなくても長時間のデータ収録が可能です。また、フラッシュメモリなので電源を切ってもデータが消える事はありません。
●外部記録媒体にUSBメモリが使用可能
大容量で使いやすいUSBメモリへのダイレクト収録に対応しました。
本体にUSBメモリを装着し、直接データを収録したり、内蔵メモリの測定データをUSBメモリにコピーすることもできます。測定中でもUSBメモリの入れ替えが可能。USBメモリを入れ替えている間は、本体内部のバッファメモリに約10分間程度データを収録します。
●データ収録時間(アナログ20chのみ使用時)
収録間隔(サンプリング速度)(*1) 10ms(*2) 50ms(*2) 100ms(*2) 200ms 500ms 1s 10s
2GB内蔵フラッシュメモリ 29日 72日 89日 101日 253日 506日 5068日
4GB USBメモリ(*3) 29日 72日 89日 101日 253日 506日 5068日
(*1)上記の数値は概算になります。
(*2)設定可能ch数に制限があります。10ms時:1ch、50ms時:5ch、100ms時:10ch
(*3)USBメモリは、オプションのB-554、または指紋認証等の機能が無い標準的な物をご使用ください。1ファイルは2GByteまで。
●リングメモリ機能を搭載
内蔵メモリやUSBメモリでリングメモリ機能を使用することにより、必要とする最新データのみをメモリに残します。
(ON時、収録可能なメモリ容量は、空き容量の1/3以下となります)
●USBで簡単データ転送
USBメモリおよびUSBドライブモードでPCへ簡単にデータ転送が可能です。
本体をUSBドライブモードとすることで、M245L-820Gをリムーバルディスクとして扱うことができますので、ドラッグ&ドロップでPC内の特定の場所にデータをコピーできます。


<画面&操作>
●大型5.7インチTFT液晶搭載で鮮明な波形表示
視認性に優れた高輝度の5.7インチ TFTカラー液晶(VGA:640×480) を搭載しました。
高精細ディスプレイにより波形もデジタル値も非常に見やすく、収録データをその場でしっかり確認できます。また波形を見ながらの設定変更も可能です。
●フリーランニング機能&簡単操作キーで簡単設定
電源投入だけで測定を開始しなくても、入力信号波形が表示されますので、非常に便利です。
現在の入力信号の確認や、各種設定時も波形を見ながら設定が可能です。
●測定中にも過去データの確認が可能
測定中に、すでに画面から消えてしまった波形も、測定中に表示が可能です。現在の波形と過去の波形を比較したい場合に大変便利です。


<バッテリ駆動7時間(オプション)で安心>

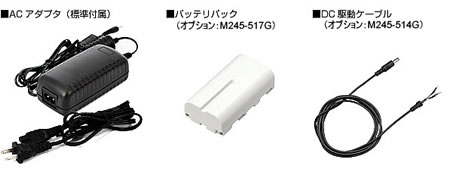

●3WAY電源に対応
M245L-820Gの電源には、標準でACアダプタによるAC駆動、オプションのバッテリパックやDC駆動ケーブルでバッテリ駆動やDC駆動が可能です。

●バッテリの装着で安心計測
ACアダプタでのAC駆動時にもバッテリパックを搭載することで、ACの瞬停時には自動でバッテリ駆動に切り替わり大切なデータを停電から守ります。
万が一、停電が回復せずにバッテリ容量が無くなる様な場合でも、バッテリ切れの前に自動で測定を停止し、大切なデータを守ります。バッテリの充電は、本体の電源がOFFでもACアダプタさえコンセントに差し込んであれば充電を行います。

<駆動時間>
状況 駆動時間
LCD使用状況(輝度MAX) 約5時間
スクリーンセーバ状態 約7時間
※20ch端子、1秒サンプリング、本体メモリ収録、新品バッテリパック2個使用、+25℃環境
※駆動時間は、使用環境条件により異なります。

<駆動方式>
駆動方式 DC電圧 バッテリ充電
AC駆動(付属ACアダプタ使用)※1 - 可※2
DC駆動※3 +24V 可※2
+12V 不可
+8.5V 不可
※1 駆動はACアダプタ優先。
※2 本体電源ON、OFFのいずれも充電可能。
※3 DC駆動にはDC駆動ケーブル(M245-514G:オプション)が必要です


■本体仕様
品番 M245L-820G
アナログ入力ch数 標準20 ch、最大200ch(20chごとの増設)
外部入出力 入力(*1) トリガ入力または、外部サンプル入力1ch・ロジック入力4chまたはパルス入力4ch
出力(*1) アラーム出力4ch
サンプリング周期 10 ms〜1 h(10 ms〜50 msは電圧のみ、サンプリング周期によりch数制限あり)、
外部(*1)
TIME/DIV 1s〜24h
トリガ機能 種類 スタート トリガ成立でデータ収録開始
ストップ トリガ成立でデータ収録停止
条件 スタート Off、レベル値、アラーム、外部入力(*1)、指定時刻、指定曜日、一定時間
ストップ Off、レベル値、アラーム、外部入力(*1)、指定時刻、指定曜日、一定時間
レベル値
組み合わせ
レベルOR・レベルAND・エッジOR・エッジAND
レベル
判定
種類
アナログ 立ち上がり、立ち下がり、範囲内、範囲外
パルス 立ち上がり、立ち下がり、範囲内、範囲外
ロジック 立ち上がり、立ち下がり
アラーム 検知方法 レベル・エッジ
判定
種類
アナログ 立ち上がり、立ち下がり、範囲内、範囲外
パルス 立ち上がり、立ち下がり、範囲内、範囲外
ロジック 立ち上がり、立ち下がり
アラーム出力(*1) チャネル数 4ch、出力形式:オープンコレクタ出力(5Vプルアップ抵抗10kΩ)
パルス入力(*1) 積算モード 測定開始からサンプル間隔ごとのパルス数を積算表示するモード
50C 、500 C 、5000 C、50 kC、500 kC、5 MC、50 MC、500 MC/F.S.
瞬時モード サンプル間隔ごとのパルス数を表示するモード
50 C、500 C、5000 C、50 kC、500 kC、5 MC、50 MC、500 MC/F.S.
回転数モード 1秒ごとのパルス数をカウントし、60倍した数値を回転数として表示するモード
50 rpm、500 rpm、5000 rpm、50 krpm、500 krpm、5 Mrpm、50 Mrpm、500 Mrpm/F.S
最大パルス周波数 50kHz(最大カウント数:50kC/サンプリング、16Bitカウンタ)
演算機能 CH間演算 アナログ入力chを対象に、加算・減算・乗算・除算
統計演算 平均値・ピーク値・最大値・最小値・実効値の中から2演算を選択
検索機能 収録したデータに対して、アナログ信号レベル・パルス・ロジック値
またはアラーム発生点を検索
PC I/F イーサネット(10 BASE-T/100 BASE-TX)、USB(ハイスピード)
記憶媒体 本体内蔵フラッシュメモリ2GByte、USBメモリ(*2)
データ
保存機能
測定データ 内蔵フラッシュメモリまたはUSBメモリにダイレクト収録
その他 設定条件、画面コピーデータも保存可能
リング収録 機能:ON/OFF、
収録点数:1000〜2000000(ON時、収録可能容量は空き容量の1/3以下)
USB機能 USBドライブモード(本体メモリのファイル転送・削除)
スケーリング機能 各チャネル毎に入力可能。
電圧レンジ時:4点設定
温度レンジ時:2点設定
表示器 サイズ 5.7インチTFTカラー液晶ディスプレイ(VGA:640×480ドット)
表示画面 波形+デジタル値画面、全波形画面、デジタル値+演算画面、拡大デジタル画面
使用環境 0〜45 ℃、5〜85 %RH(バッテリ駆動時は0〜40℃ / 充電時15〜35℃)
定格電源 ACアダプタ(AC100 V〜240 V/50〜60 Hz)、
DC入力 (DC8.5 V〜24 V(最大26.4 V))(*3)、
バッテリパック(*3)
消費電力 32 VA以下(AC駆動時、LCD ON、バッテリパック充電時)
外形寸法
(W×D×H)
約232×152×50 mm
質量[重量](約) 900 g(ACアダプタ、バッテリ含まず)
耐振性 自動車部品第一種A種準拠
(*1)ロジックアラームケーブル(B-513)が必要です。外部トリガ/サンプル/ロジック/パルス入力については、下記条件となります。
最大入力電圧:+24V
入力スレッシュホールド電圧:約+2.5V
ヒステリシス:約0.5V(+2.5V〜3V)
(*2)制限なし(但し、1ファイル2GByteまで)、指紋認証等の機能が無い標準的な物をご使用ください。
(*3)DC駆動入力用ケーブル(M245-514G)、バッテリパック(M245-517G)はオプションとなります。

■アナログ入力部仕様
アナログ入力端子形状 M3ネジ式端子
入力方式 フォトモスリレーによるスキャン方式、全チャネル絶縁入力、平衡入力
測定レンジ 電圧 20・50・100・200・500 mV、1・2・5・10・20・50 V、1-5 V/F.S.
温度 熱電対:K・J・E・T・R・S・B・N・W(WRe5-26)
測温抵抗体:Pt100・JPt100・Pt1000(IEC751)
湿度 0〜100%(オプションの湿度センサ使用時 標準は1本のみ使用可能)
フィルタ Off、2、5、10、20、40(左記の回数で移動平均を実施)
測定精度(*4)
(23℃±5℃)
・電源投入後30分以上
・フィルタON(10)
・サンプリング速度
10ch以下:500ms以上
11ch〜20ch:1s以上
21ch〜50ch:2s以上
51ch〜100ch:5s以上
101ch〜200ch:10s以上
・GND接地
電圧 ±0.1 % of F.S.
温度 熱電対 測定温度範囲(℃) 測定確度
R/S 0 ℃≦ TS ≦100 ℃
100 ℃< TS ≦300 ℃
R:300 ℃< TS ≦1600 ℃
S:300 ℃< TS ≦1760℃
±5.2 ℃
±3.0 ℃
±(0.05 % of rdg+2.0 ℃)
±(0.05 % of rdg+2.0 ℃)
B 400 ℃≦ TS ≦600 ℃
600 ℃< TS ≦1820 ℃
±3.5 ℃
±(0.05 % of rdg+2.0 ℃)
K -200 ℃≦ TS ≦-100 ℃
-100 ℃< TS ≦1370 ℃
±(0.05 % of rdg+2.0 ℃)
±(0.05 % of rdg+1.0 ℃)
E -200 ℃≦ TS ≦-100 ℃
-100 ℃< TS ≦800 ℃
±(0.05 % of rdg+2.0 ℃)
±(0.05 % of rdg+1.0 ℃)
T -200 ℃≦ TS ≦-100 ℃
-100 ℃< TS ≦400 ℃
±(0.1 % of rdg+1.5 ℃)
±(0.1 % of rdg+0.5 ℃)
J -200 ℃≦ TS ≦-100 ℃
-100 ℃< TS ≦100 ℃
100 ℃< TS ≦1100 ℃
±2.7 ℃
±1.7 ℃
±(0.05 % of rdg+1.0 ℃)
N 0 ℃≦ TS ≦1300 ℃
-200 ℃≦ TS <0 ℃
±(0.1 % of rdg+1.0 ℃)
±(0.1 % of rdg+2.0 ℃)
W 0 ℃≦ TS ≦2000 ℃ ±(0.1 % of rdg+1.5 ℃)
  ※基準接点補償確度 ±0.5 ℃
測温抵抗体 測定温度範囲 測定確度
Pt100 -200℃〜850℃(FS=1050℃) ±1.0℃
JPt100 -200℃〜500℃(FS=700℃) ±0.8℃
Pt1000 -200℃〜500℃(FS=700℃) ±0.8℃
A/Dコンバータ 方式:ΔΣ方式、16 Bit(有効分解能:±レンジの約1/40,000)
最大入力電圧 入力端子+/−間 60 Vp-p
入力端子/入力端子間 60 Vp-p
入力端子/GND間 60 Vp-p
耐電圧 入力端子/入力端子間 350 Vp-p(1分間)
入力端子/GND間 350 Vp-p(1分間)
(*4)使用熱電対はT型0.32φ、その他0.65φを使用した場合。

■制御ソフトウェア仕様
M245L-820Gとパソコンを接続することで、GL820だけではできないさまざまな計測が可能となります。M245L-820Gの設定はもとより、データ収録・再生・解析・レポート作成が容易に可能です。
対応OS WindowsXP/Vista/7(32Bit版、64Bit版)
※Windows 7 対応エディション:Ultimate / Enterprise / Professional / HomePremium
機能 本体制御、リアルタイムデータ収録、再生、データファイル形式変換
本体設定範囲 入力設定、メモリ設定、アラーム設定、トリガ設定
接続台数(ch) 最大10台または、最大500chのいずれか
収録データ リアルタイムPC転送(CSV、バイナリ)、本体メモリ内のデータ転送、USBメモリデータ転送
表示内容 アナログ波形、ロジック波形、パルス波形、デジタル値
表示モード Y-T表示、デジタル値表示、レポート表示、カーソル間X-Y表示(再生時のみ)
監視機能 アラーム発生時に、指定のメールアドレスにメール配信(*5)
ファイル形式変換 カーソル間・全データをCSV形式へ変換(間引き機能あり)
レポート機能 日報・月報ファイルを自動作成(エクセルへ直接書き込みも可能)
特長 M245L-820Gアプリケーションソフトウェア
(*5)暗号化無しのSMTPサーバのみ対応



■オプション
M245-513G M245-514G M245-517G M245-530G M245-536G
M245BS-5MK M245BS-5MT M245C-410G M245C-420G M245C-430G

品番 品名 備考 価格
M245-513G ロジックアラームケーブル ケーブル長:2m、先端切り放し 廃番
M245-514G DC駆動ケーブル ケーブル長:2m、先端切り放し 廃番
M245-517G バッテリパック 1個、7.4V 2200mAh 17Wh 廃番
M245-530G 湿度センサー ケーブル長:3m、専用電源コネクタ付き
使用可能温度範囲:-25℃〜+80℃
廃番
M245-536G※6 収納ケース RoHS指令非対応 廃番
M245-537G 拡張端子ベースセット 拡張端子ベースユニット、ケーブル 廃番
M245-538G 20CH拡張端子セット 20ch端子、拡張端子ベースユニット、連結板、ネジ 廃番
M245-539G M245-820G本体用DINレールジグ 受注生産品 廃番
M245-540G M245-820G拡張用DINレールジグ 受注生産品 廃番
M245-542G 湿度センサ電源BOX 湿度センサ10本接続用(受注生産) 廃番
M245-543G 平型ワッシャ付M3ネジ 60個入り 廃番
M245-550G USBメモリ2GB 2GB 廃番
M245-551G シャント抵抗250Ω 250Ω、定格電力1W、最高使用電圧15.8V
(受注生産品)
廃番
M245BS-5MK※6 K型熱電対 素線φ0.32、1.0×1.6×5000mm、5本入り 廃番
M245BS-5MT※6 T型熱電対 廃番
M245T-55KG 極細K型熱電対 先端素線φ0.127、0.5×0.7×200mm、
中継部1m、5本入り
廃番
M245C-410G 棒状K型熱電対 -100〜300℃、クラス1、コード長:1.1m 廃番
M245C-420G 静止表面用K型熱電対 -30〜400℃、クラス2、コード長:1.1m 廃番
M245C-430G L型静止画表面K型熱電対 -30〜600℃、クラス2、コード長:1.1m 廃番
M245C-440G K型熱電対ミニコネクタ 5本入り 接続可能熱電対:素線径0.65mm、
末端端子:M3Y端子
廃番
M245C-441G K型熱電対ミニコネクタ 2本入り 接続可能熱電対:素線径0.65mm以下、
末端端子:M3Y端子
廃番
M245C-450G T型熱電対ミニコネクタ 5本入り 接続可能熱電対:素線径0.65mm以下、
末端端子:M3Y端子
廃番
M245C-451G T型熱電対ミニコネクタ 2本入り 接続可能熱電対:素線径0.65mm以下、
末端端子:M3Y端子
廃番
※6:日本国内のみ販売となります。
