■構造とメカニズム
| 排気口 |
排気口の面積を大きくし、排気風速を下げることで、油滴の飛散を防止しています。 |
| 整風板・整風デミスタ |
捕集ユニットで液化された油が排気口から飛散しないように油滴を捕えます。 |
| モータ |
業界初のトップランナーモータを採用。
モータの軸にはオイルシートを使用しモータ内部への油の侵入を防止しています。 |
| ① |
オイルミストは衝突板に沿って流れ、一次処理部では切削粉や粒子径の大きいミストが捕集されます。 |
| ② |
オイルミストはターボファンによって中心部から遠心方向へ加速し捕集ユニットに衝突・付着します。 |
| ③ |
捕集ユニットに付着したオイルミストは遠心力により内壁に集められた、液体となって外部へ排出されます。 |
| ④ |
クリーンなエアーが外部へ排気されます。 |
■慢性衝突・遠心力を利用した一次処理部
吸気口から吸い込まれた粒子径の大きいオイルミストや粉塵は、衝突板にぶつかった後、一次処理部内壁に沿って回転します。
その際遠心力により粒子径の大きいオイルミスト・粉塵と空気を分離します。

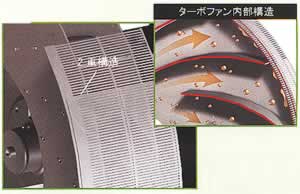

■衝突力を極限まで高めた捕集ユニット
オイルミストをより多く衝突させることで高い捕集効率を実現しました。
さらに独自の最適設計によりノンフィルター式において業界NO,1の捕集効率を譲ります。

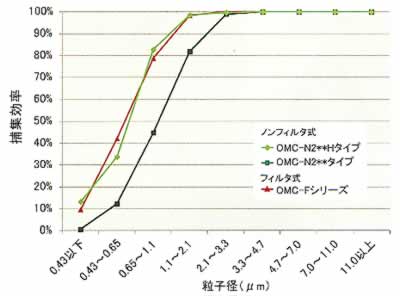

■捕集効率

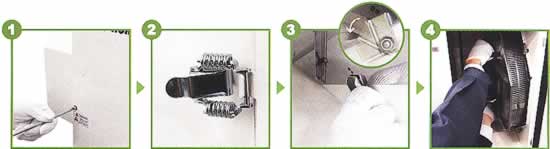

■メンテナンス
 |
| ドライバーでネジを外す |
キャッチクリップ２箇所を外し扉を開く |
捕集ユニット留め金具を外す。 |
捕集ユニットを取り出し、エアブローやブラシを使用して洗浄する。 |
 |
■仕様
| 品番 |
M2279MC-N316S |
M2279MC-N316HS |
M2279MC-N321S |
M2279MC-N321HS |
| 定格電圧 |
三相 AC200V/200-220V 50/60Hz |
| モータ定格出力 |
0.4kW(2P) |
0.75kW(2P) |
| モータ効率 |
76.0/76.0-77.0% |
80.7/75.5-77.0%
IE3/IE2-IE3 |
| 定格消費電流 |
1.9/1.7-1.7A |
3.1/3.0-2.7A |
| 最大風量 |
4.5/5m3/min |
8/10m3/min |
| 最大静圧 |
0.59/0.85kPa |
1.13/1.55kPa |
| 騒音(A特性) |
約66/70dB |
約70/74dB |
| 捕集効率 |
99%以上
重量法：2μm以上の粒子径 |
99%以上
重量法：1μm以上の粒子径 |
| 使用周囲温度 |
0～+40℃ |
| 使用周囲湿度 |
85%RH以下 結露無き事 |
| 最高吸気温度 |
+80℃ |
| 吸入口径 |
φ98mm |
φ123mm |
φ148mm |
φ198mm |
適合
規格 |
EMC指令 |
EMI：EN61000-6-4 EMS：EN61000-6-2 |
| 機械指令 |
EN ISO/12100：2010 EN60204-1：2006+A1：2009 過電圧カテゴリⅡ、汚染度3 |
| 環境対応 |
RoHS |
| 塗装色 |
粉体塗装：アイボリー(10GY9/1相当)、若草色(10GY8/4相当) |
| 本体質量 |
約25.0kg |
約40.0kg |
約57.0kg |
約68.0 |
| 標準付属品 |
φ32ドレンホース 約2m、ドレンホースバンド：1個
防振ゴム：4個、メンテナンスシール：1枚、取扱説明書：1部 |
| 価格 |
\142,500- |
\157,500- |
\225,000- |
\247,500- |
※1.モータ単体における効率値。2015年4月開始予定のトップランナー適合モータを使用。
※2.周囲温度25℃のときの定格値
| 品番 |
M2279MC-N326S |
M2279MC-N326HS |
M2279MC-N336S |
M2279MC-N336HS |
| 定格電圧 |
三相 AC200V/200-220V 50/60Hz |
| モータ定格出力 |
1.5kW(2P) |
2.2kW(2P) |
| モータ効率 |
84.2/84.0-85.5%
IE3/IE2-IE3 |
85.9/85.5-86.5%
IE3/IE2-IE3 |
| 定格消費電流 |
5.6/5.6-5A |
8.2/8.1-7.4A |
| 最大風量 |
14.5/16.5m3/min |
21.5/24.5m3/min |
| 最大静圧 |
1.57/2.17kPa |
1.88/2.57kPa |
| 騒音(A特性) |
約72/76dB |
約74/78dB |
| 捕集効率 |
99%以上
重量法：2μm以上の粒子径 |
99%以上
重量法：1μm以上の粒子径 |
| 使用周囲温度 |
0～+40℃ |
| 使用周囲湿度 |
85%RH以下 結露無き事 |
| 最高吸気温度 |
+80℃ |
| 吸入口径 |
φ98mm |
φ123mm |
φ148mm |
φ198mm |
適合
規格 |
EMC指令 |
EMI：EN61000-6-4 EMS：EN61000-6-2 |
| 機械指令 |
EN ISO/12100：2010 EN60204-1：2006+A1：2009 過電圧カテゴリⅡ、汚染度3 |
| 環境対応 |
RoHS |
| 塗装色 |
粉体塗装：アイボリー(10GY9/1相当)、若草色(10GY8/4相当) |
| 本体質量 |
約25.0kg |
約40.0kg |
約57.0kg |
約68.0 |
| 標準付属品 |
φ32ドレンホース 約2m、ドレンホースバンド：1個
防振ゴム：4個、メンテナンスシール：1枚、取扱説明書：1部 |
| 価格 |
\345,000- |
\382,500- |
\420,000- |
\472,500- |
※1.モータ単体における効率値。2015年4月開始予定のトップランナー適合モータを使用。
※2.周囲温度25℃のときの定格値

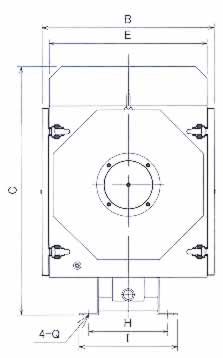

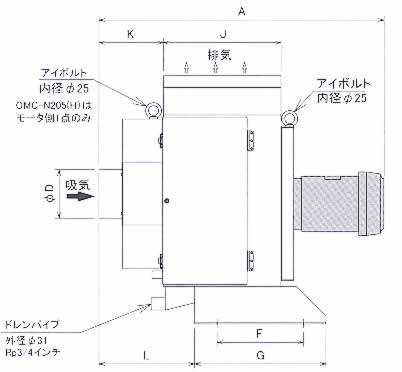

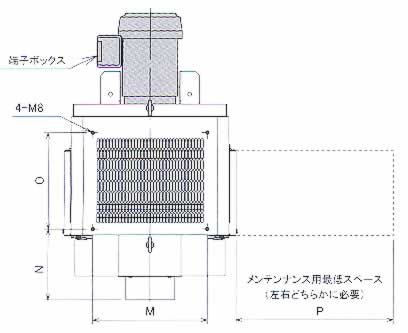

■外形寸法図
●本体

| 品番 |
A |
B |
C |
D |
E |
F |
G |
H |
I |
J |
K |
L |
M |
N |
O |
P |
Q |
| M2279MC-N316S |
690 |
341 |
505 |
98 |
305 |
200 |
320 |
180 |
220 |
300 |
150 |
215 |
205 |
173 |
205 |
330以上 |
φ10 |
| M2279MC-N316HS |
| M2279MC-N321S |
727 |
436 |
630 |
123 |
400 |
220 |
335 |
200 |
250 |
300 |
164 |
244 |
290 |
179 |
245 |
400以上 |
φ10 |
| M2279MC-N321HS |
| M2279MC-N326S |
858.5 |
499 |
730 |
148 |
463 |
280 |
380 |
250 |
300 |
350 |
195 |
275 |
364 |
218 |
304 |
470以上 |
φ10 |
| M2279MC-N326HS |
| M2279MC-N336S |
978.5 |
531 |
795 |
198 |
495 |
360 |
500 |
340 |
390 |
450 |
215 |
295 |
394 |
233 |
414 |
500以上 |
φ12 |
| M2279MC-N336HS |
■防振ゴム

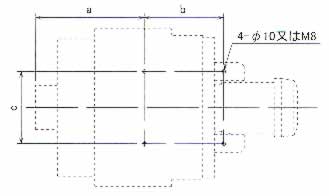

■取付穴加工図
| 品番 |
a |
b |
c |
| M2279MC-N316S |
275 |
200 |
180 |
| M2279MC-N316HS |
| M2279MC-N321S |
301.5 |
220 |
200 |
| M2279MC-N321HS |
| M2279MC-N326S |
325 |
280 |
250 |
| M2279MC-N326HS |
| M2279MC-N336S |
365 |
360 |
340 |
| M2279MC-N336HS |
|
