■特長
●φ2.5mm/50mmの小スポット測定
●超小型センサヘッドM12サイズ
●保護構造IP65・丈夫なステンレスヘッド
●冷却不要で周囲温度180℃で使用可能
●センサヘッドケーブル15m延長可
●真空チャンバー内で使用できます。

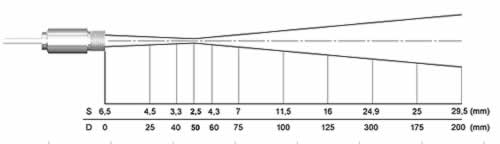

■測定視野範囲図

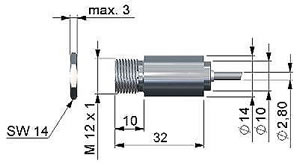

■センサヘッド外形寸法図

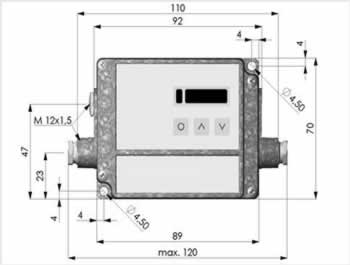

■アンプユニット外形寸法図

■センサ保護レンズ(オプション)

■仕様
測定温度範囲 |
-50~975℃ |
測定精度 |
±1%もしくは±1℃のどちらか大きい方(周囲温度23℃±5℃,測定対象物>0℃) |
再現性 |
±0.5℃もしくは±0.5℃のどちらか大きい方 |
応答時間 |
150ms(95%応答) |
測定視野範囲 |
φ2.5mm/50mmにて(90%応答) |
アナログ出力 |
4-20mA/0~20mA/0-5V/0-10V/熱電対J・K出力切替 |
出力分解能 |
0.1℃ |
信号処理 |
ピークホールド/バレーホールド/アベレージング |
測定波長 |
8~14μm |
放射率補正 |
0.100~1.100 |
使用周囲温度 |
センサヘッド:-20~180℃ アンプユニット0~85℃ |
使用周囲湿度 |
10~95%RH(結露なきこと) |
保護構造 |
IP65(NEMA-4) |
材質 |
センサヘッド:ステンレス アンプユニット:亜鉛ダイキャスト |
電源電圧 |
8-36VDC/max.250mA |
出力インピーダンス |
電流(ループ抵抗500Ω以下)電圧(負荷インピーダンス100KΩ以上)熱電対(20Ω) |
外形寸法 |
センサヘッド:φ28×14mm(M12×1)
アンプユニット:89mm×70mm×30mm |
質量 |
センサヘッド:約40g
アンプユニット:約420g |
注意:センサヘッドケーブルは中継できません。ご注意ください。
センサヘッド取付ナットは付属です。
出力ケーブルは3-5mmのシールドケーブル等を別途ご用意ください。
熱電対出力使用時の精度は±2.5℃または±1%
熱電対出力使用時は必ず補償導線をご使用ください。
製品改良のため、仕様の一部を予告なく変更する場合があります。ご了承ください。
品 番 |
仕様 |
価格 |
M1241-IR14-814-T22CF-C3 |
センサヘッドケーブル3m仕様 |
¥95,400.- |
M1241-IR14-814-T22CF-C8 |
センサヘッドケーブル8m仕様 |
¥102,600.- |
M1241-IR14-814-T22CF-C15 |
センサヘッドケーブル15m仕様 |
¥113,400.- |
■オプション
品 番 |
品 名 |
価 格 |
M1241-MH360125 |
センサ保護レンズ |
¥8,100- |
|
