■特長
●測定波長2.3μmで低温の金属測定に最適!
●クラス最速1ms 低温高速測定
●ガラス越しの測定が可能
●超小型センサヘッドで省スペース
●測定温度範囲 50~400℃(出力スケーリング可能) ●φ5mm/110mmの小スポット測定(クローズフォーカスタイプ)

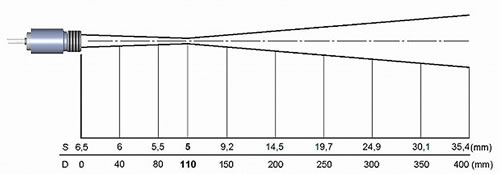

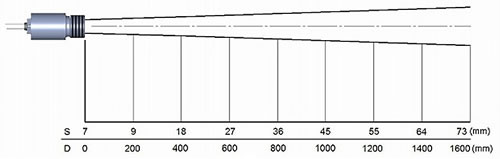

■測定視野範囲図
M1241-IR14-230L-T22SF-C3 |
 |
M1241-IR14-230L-T22CF-C3 |
 |
■寸法図
●本体、センサ、取付金具
■仕様
品番 |
M1241-IR14-230L-T22SF-C3 |
M1241-IR14-230L-T22CF-C3 |
タイプ |
標準タイプ |
CFタイプ |
測定温度範囲 |
50~400℃ |
測定波長 |
2.3μm |
測定精度 |
±(読取値の0.3%+2℃)(放射率1.00応答時間1秒にて) |
再現性 |
±(読取値の0.1%+1℃) |
表示分解能 |
0.1°C |
応答時間 |
1ms(90%応答) |
測定視野範囲 |
22:1(90%応答) |
アナログ出力 |
4-20mA/0~20mA/0-5V/0-10V/熱電対J・K出力切替 |
アラーム出力 |
24V/50mA(オープンコレクタ) |
リレー出力 |
DC60V/AC42V、0.4Ax2 |
デジタル出力 |
USB、RS232、RS485、Can-Bus、Profibus DP、Ethernet |
信号処理 |
ピークホールド/バレーホールド/アベレージング |
放射率補正 |
0.100~1.100(0.001/1ステップ) |
透過率補正 |
0.100~1.100(0.001/1ステップ) |
使用周囲温度 |
センサヘッド:-20~85℃ / アンプユニット:0~85℃ |
使用周囲湿度 |
10~95%RH(結露・氷結なきこと) |
保護構造 |
IP65(NEMA-4) |
センサヘッドケーブル長 |
3m |
材質 |
センサヘッド |
ステンレス |
アンプユニット |
亜鉛ダイキャスト |
電源電圧 |
8-36VDC/max.100mA(モジュール使用時250mA) |
出力インピーダンス |
電流(ループ抵抗500Ω以下)電圧(負荷インピーダンス100KΩ以上)熱電対(20Ω) |
EMC指令(計測・制御機器) |
EN61326-1:2006 EN61326-2-3:2006 |
低電圧指令(計測・制御機器) |
EN61010-1:2001 |
外形寸法 |
センサヘッド |
φ28×14mm(M12×1) |
アンプユニット |
89 mm x 70 mm x 30 mm |
質量 |
センサヘッド |
約40g |
アンプユニット |
約420g |
価格 |
¥153,000- |
¥153,000- |
■オプション
エアパージ管 |
 |
 |
エアパージ管 |
アンプ遮蔽カバー |
 |
 |
レーザサイティングツール取付金具 |
ボルト取付金具 |
 |
 |
角度調整機能付取付金具 |
パイプアダプタ |
 |
 |
レーザサイティングツール |
 |
保護レンズ |
直角ミラー |
 |
 |
DINレール取付アダプタ |
 |
サイティングチューブ |
USBインターフェース |
 |
 |
■仕様
品番 |
品名 |
価格 |
M1241-ACCS-AP |
エアパージカラー |
¥6,000- |
M1241-ACCT-AP |
エアパージカラー |
¥11,000- |
M1241-ACCT-APL |
エアパージカラー(側面吹出タイプ) |
¥21,000- |
M1241-ACCT-COV |
アンプ遮蔽カバー |
¥5,000- |
M1241-ACCT-FB2 |
レーザサイティングツール取付金具(2ヘッド) |
¥6,000- |
M1241-ACCT-MB |
ボルト取付金具(M12ボルト) |
¥5,000- |
M1241-ACCT-MG |
角度調整機能付取付金具(M12ボルト) |
¥10,000- |
M1241-ACCT-OEMLST |
レーザサイティングツール(ケーブル長さ3.5m) |
¥10,000- |
M1241-ACCT-OEMLSTCB8 |
レーザサイティングツール(ケーブル長さ8m) |
¥20,000- |
M1241-ACCT-PA |
パイプアダプタ |
¥9,000- |
M1241-ACCT-PWHT |
保護レンズ |
¥10,000- |
M1241-ACCT-RAIL |
DINレール取付アダプタ |
¥5,000- |
M1241-ACCT-RAM |
直角ミラー |
¥12,000- |
M1241-ACCT-RI |
リレーインターフェース |
¥10,000- |
M1241-ACCT-ST20 |
サイティングチューブ20mm |
¥5,000- |
M1241-ACCT-ST40 |
サイティングチューブ40mm |
¥6,000- |
M1241-ACCT-ST88 |
サイティングチューブ88mm |
¥7,000- |
M1241-ACCT-USBK |
USBインターフェース+ソフトウェア |
¥17,000- |
M1241-ACCTL-HTCERT |
校正成績書 |
¥25,000- |
|
