パルス集塵機／品番 M10iF-15A

【詳細表示】

商品番号

M10iF-15A

価　格

省エネ＆省スペース
インバーター・高効率モーター標準装備

パルス集塵機
品番　M10iF-15A
価格は下記をご覧下さい

■特長
●省エネ(省エネ約10～20％(当社比))
高効率規格IE2に準拠したモーターを標準装備。
IE2、下方気流方式、大面積フィルター仕様により当社従来機とくらべ10～20％省エネすることができます。

	搭載モーター出力(kW)
	0.75クラス	1.5クラス	2.2クラス	3.7クラス
定格風量(m3/min)	10.0	20.0	30.0	40.0
当社従来機	0.75	1.5	2.2	3.7
M10iF	0.6	1.35	2.0	3.1

●省スペース設計(設置面積約20％縮小※M10iF-15A除く)
設計を見直すことにより本体容積を20％削減しました。
当社従来機とくらべM10iF-15Aは全高が50mm低くなり、M10iF-30A/45A/60Aは設置面積が20％小さくなりました。

	本体寸法 W×D×H(mm)
	0.75クラス	1.5クラス	2.2クラス	3.7クラス
当社従来機	650×400×1205	650×650×1572	850×650×1602	1100×700×1727
設置面積(㎡)	0.26	0.42	0.55	0.77
M10iF	520×650×1155	520×650×1572	680×650×1602	950×650×1727
設置面積(㎡)	0.34	0.34	0.44	0.62

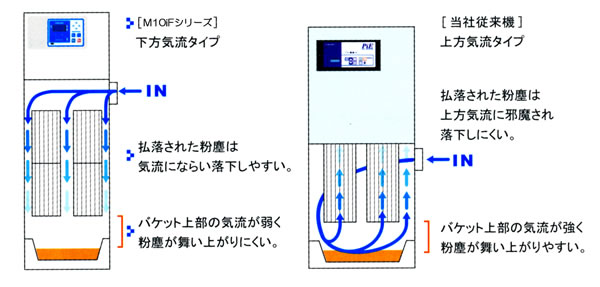

●フィルター払落し性能向上
本体内の気流を下方気流化することでフィルターひょうめんから粉塵が剥離しやすく、
払落された粉じんのフィルター再付着も防止します。

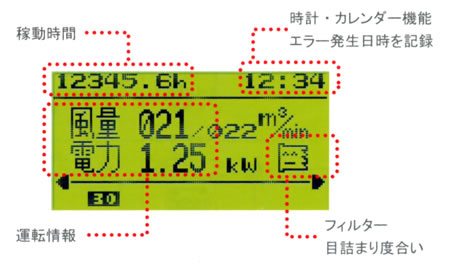

●フィルター目詰まり度合いをお知らせ
フィルター目詰まり度合を液晶に表示するため、
フィルター交換時期を容易に把握することができます。

●データロギング機能
内蔵メモリに集塵機のエラー履歴等を記録。
液晶に表示されるQRコード(※)を介してエラー履歴等をCSVデータで取り出すことができます。

●大面積カートリッジフィルター(ろ過面積1.3～2.5倍(当社比))
当社従来機とくらべ、標準フィルターは約1.3倍、
オプション(ナノ繊維コート)フィルターは約2.5倍のろ過面積を有しています。

①標準		平均粒子径10μm以上の乾いた粉体用
オプション	②ナノ繊維コート	平均粒子形10μm以下の乾いた粉体用(一般加工)
	③制電	平均粒子径10μm以上の帯電した乾いた粉体用
	④ファインフィル	平均粒子径10μm以下の乾いた粉体用
	⑤ファインフィル制電	平均粒子径10μm以下の帯電sチア乾いた粉体用
	⑥OW	水分・油分を含む粉体で通気性を確保する場合
	⑦ST	樹脂粉体で通気性を確保する場合

■外形図・従来機比較

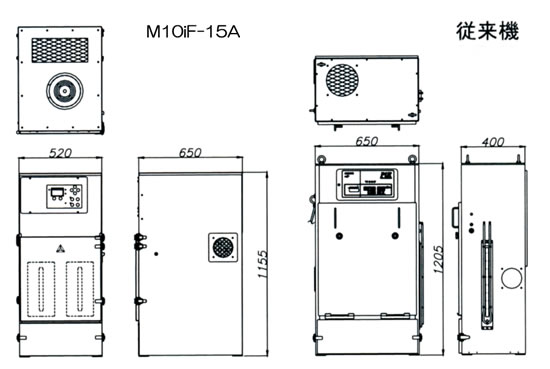

M10iF-15A(0.75クラス)

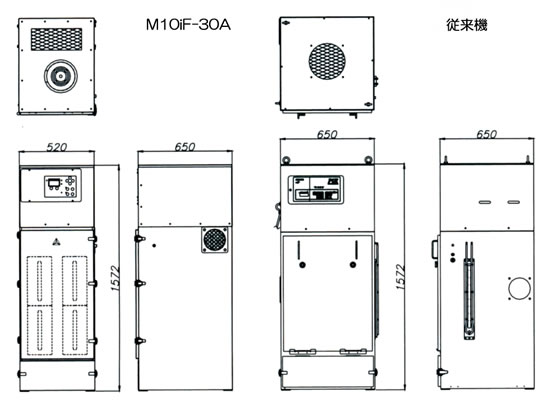

M10iF-30A(1.5クラス)

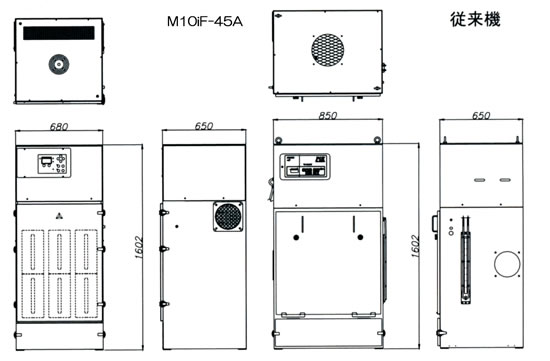

M10iF-45A(2.2クラス)

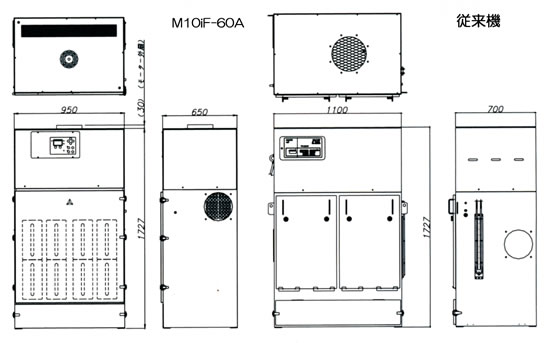

M10iF-60A(3.7クラス)

■仕様

クラス			0.75クラス	1.5クラス	2.2クラス	3.7クラス
品番			M10iF-15A	M10iF-30A	M10iF-45A	M10iF-60A
電源			三相200V 50/60Hz 共用
出力(kW)			0.6	1.35	2.0	3.1
インバーター			インバーター標準装備
効率			IE2(IEC 60034-30 2P 60Hz)
使用点風量(m3/min)			10	20	30	40
全閉静圧(kPa)最高周波数時			2.65	2.65	2.65	3.0
フィルタ │	形状		成形カートリッジ
	個数		2	4	6	8
	払落し		自動パルスジェット(差圧検知)
	標準	ろ材材質	ポリエステルスパンボンド
		面積(㎡)	6.0	12.0	18.0	24.0
	オプション	ろ材材質	基材：PET(ポリエチレンテレフタレート)ブレンドセルロース＋表面処理：PP(ポリプロピレン)
		面積(㎡)	12.4	24.8	37.2	49.6
パイロット弁数(個)			2	2	3	4
圧縮エアー消費量(L/min)			10	20	30	40
圧縮エアー圧力(MPa)			0.5～0.7
吸込口径(mm)			φ127	φ150	φ200	φ250
大きさW×D×H(mm)			520×650×1155	520×650×1572	680×650×1602	950×650×1727
価格			￥Mail	￥698,000.-	￥810,000.-	￥Mail
