| 信号専用形ミニタッチセンサ（防水・非防水）／品番 WPMPシリーズ |
【詳細表示】
|
| 商品番号 |
WPMPシリーズ |
価 格
|
 |
ローコストオートメーションに最適！
●小型・軽量・低価格
従来のシグナルゲージ、多点信号発生計測器に比べてコンパクトで廉価です。電気マイクロとデジタルゲージの信号発生形の1/10の価格です。
●アンプ不要
シーケンサあるいはNCに直接入力が可能、電気回路も簡単で取扱が容易です。
●数値が読める
NG値を読むことが出来るので、従来のシグナルインジケータより便利です。
●IP67悪循環に対応
防水形は、防塵、防水、耐クーラント性が良く、悪循環の生産ラインの自動化、無人化に最適です。
●ランプ表示、信号出力で検査作業の能率向上、省力化、自動化が図れます。
ランプ表示ユニットとの接続により合否の判定が、誰にでも簡単に出来ます。
ランプ表示接続ユニットとの接続で、接点信号の出力が出来自動化が図れます。
|
信号専用形ミニタッチセンサ
(防水・非防水)
品番 WPMPシリーズ
価格は下記を参照下さい |
■用途
|

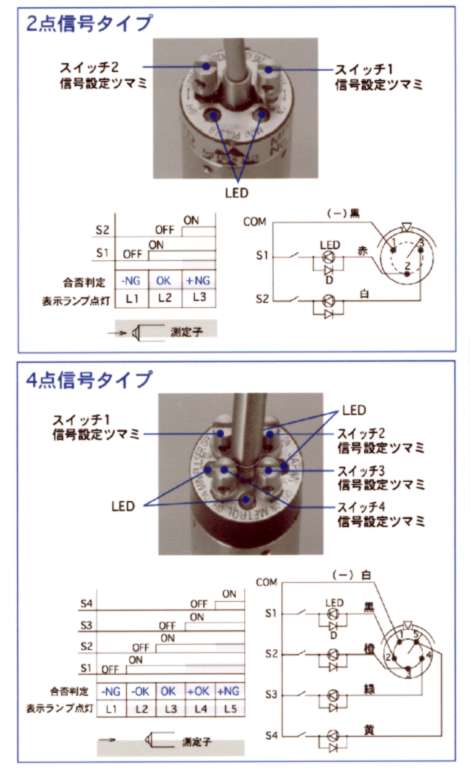

■測定子の動きとスイッチの動作環境および回路図
 |
1、寸法の分かったワークをセットし、測定ヘッドを測定状態にします。
2、ダイヤルゲージの目盛を0にし、ワークを外します。
3、信号点チェッカーのツマミを時計回りに回し、測定フィンガを動かします。
4、ダイヤルゲージの目盛が、ワークと限界値マスタの誤差分変わった所で止めます。
5、設定終了後、信号点チェッカーのツマミを反時計回りに回し、測定フィンガとは完全に離します。 |
|

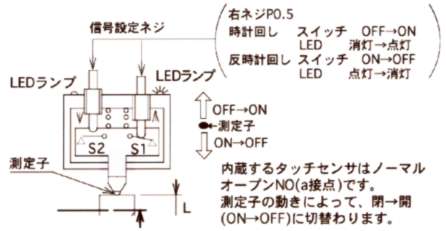

■構造原理図
|

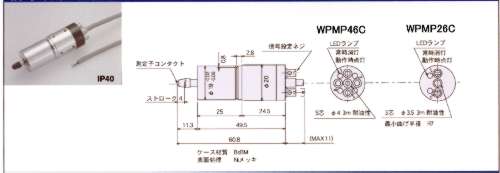

■非防水形
 |
|
WPMP26C |
WPMP46C |
| 信号点数 |
2 |
4 |
| 寸法自動判別 |
3クラス
-NG、OK、+NG |
5クラス
-NG、-OK、OK、+OK、+NG |
| 質量 |
×× |
×× |
| 取付径 |
-0.02
-0.06
±19 |
| 測定力 |
1.2～3N |
| 測定子コンタクト |
超硬球3
M2.5 |
| 保護構造 |
IP40 |
| 価格 |
\mail- |
\mail- |
|
|

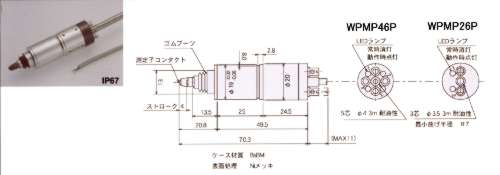

■防水形
 |
|
WPMP26P |
WPMP46P |
| 信号点数 |
2 |
4 |
| 寸法自動判別 |
3クラス
-NG、OK、+NG |
5クラス
-NG、-OK、OK、+OK、+NG |
| 質量 |
×× |
×× |
| 取付径 |
-0.02
-0.06
±19 |
| 測定力 |
15～5N |
| 測定子コンタクト |
超硬球3
M2.5 |
| 保護構造 |
IP67 |
| 価格 |
\mail- |
\mail- |
|
|
■機械・電気的仕様
| 機械的仕様 |
| 信号点 |
2点/4点 |
信号点繰返し精度
（同一方向より） |
0.0015㎜
動的測定の場合、接触速度40～100㎜/min
（機械の制御系の応答速度0.5ms以内） |
| プランジャ作動 |
常時押出 メタル軸受 |
ストローク
（信号設定範囲） |
4㎜±0.5 |
| 測定信号表示 |
LEDランプ付（常時消灯、動作時点灯） |
| 接点寿命 |
300万回（接点定格にて） 耐久性 20G |
| コード |
3m耐油性 コネクタなし |
| 使用温度範囲 |
-10～+80℃ |
| 電気的仕様 |
| 接点構成 |
常時開（NO接点） |
| 接点定格 |
DC12～24V 20mA（MAX）推奨値10mA抵抗負荷 |
| 絶縁抵抗 |
100MΩ以上 DC250V 各端子とケース間 |
| 耐電圧 |
AC1100V 50/60Hz 1分間各端子とケース間 |
注）電源にセンサを直接つなげると、LEDが破損します。
取付けていない場合は付属の抵抗部品をお使い下さい。
LED順電圧は約20Vです。各信号に外付抵抗が必要です。
抵抗値=（電源電圧-LED順電圧）÷電流
補足：接点スイッチは、スナップのアクション機構の有無に関わらず、
接点開閉時にわずかのチャタリングを生じることがあります。
動的測定の場合は、最初の信号を取って下さい。 |
