■特長
●超小型設計
あらゆる生産ラインに組込みが可能な小型サイズを実現。設置場所を選びません。
●高速応答=0.4秒/95%
●DC12~24V電源
電源は装置組込や車両搭載に最適なDC12~24Vを採用。
●設定変更プログラマー(WPI-303P)
1台でWPI-303シリーズ複数台の本体設定を行えます。
●4~20mA出力
オプションのプログラマーで、測定対象に応じたスケーリング変更が可能です。
●デジタルメーターリレー(MD7A-410DR)
センサーへの電源供給(DC24V)とセンサーからの信号(DC4~20mA)を受け取り、表示と4点警報出力が可能になります。また、スケーリングの変更もその場で行えます。
■タイプ
WPI-303S/L(スポットタイプ) |
WPI-303N/NH(面測定タイプ) |
 |
 |
WPI-303F/FH(狭視野測定タイプ) |
|
 |
|
■視野図

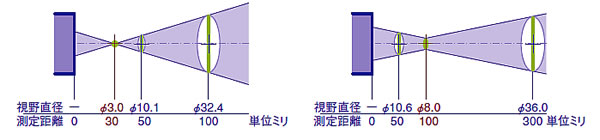

WPI-303S(微小スポットタイプ) |
WPI-303L(長焦点スポットタイプ) |
 |

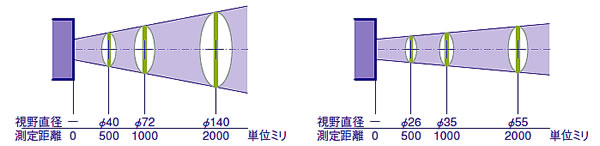

WPI-303N/NH(面測定タイプ) |
WPI-303F/FH(狭視野測定タイプ) |
 |
■仕様
品番 |
WPI-303S |
WPI-303L |
タイプ |
微小スポットタイプ |
長焦点スポットタイプ |
測定温度範囲 |
0~+500℃ |
使用波長範囲 |
8~16μm |
測定精度 |
±(3+0.1%出力レンジ)℃以内
(測定温度0~+300℃)
±(2%rdg-3+0.1%出力レンジ)℃以内
(測定温度300~500℃) |
再現性 |
1℃以内 |
温度ドリフト |
±(0.5℃/℃+0.01%出力レンジ/℃)以内 |
応答速度 |
0.4秒以内(95%応答) |
放射率設定 |
出荷時0.95(プログラマーにより0.10~1.00で設定可能) |
アナログ出力 |
4~20mA/負荷インピーダンス300Ω以下
(オプションのプログラマーで、出力スケールの設定変更可能) |
電源電圧 |
DC12~24V |
消費電力 |
40mA以下(ただし、プログラマ未接続時) |
動作温湿度 |
0~+55℃、35~85% |
耐水性 |
IPX2(IEC60259) |
サイズ(W×H×D) |
32×38×53mm |
価格 |
¥78,800- |
¥78,800- |
品番 |
WPI-303N |
WPI-303NH |
タイプ |
面測定タイプ |
測定温度範囲 |
-50~+500℃ |
0~+1000℃ |
使用波長範囲 |
8~16μm |
測定精度 |
±(10rdg+0.1%出力レンジ)℃以内
(測定温度-50.0~+0.1℃)
±(2+0.1%出力レンジ)℃以内
(測定温度0~+200.0℃)
±(1%rdg+0.1%出力レンジ)℃以内
(測定温度200.1~500℃) |
±(2+0.1%出力レンジ)℃以内
(測定温度0~+200℃)
±(1%rdg+0.1%出力レンジ)℃以内
(測定温度200.1~1000℃) |
再現性 |
0.5℃以内 |
0.5℃以内(0.0~500.0℃)
1℃以内(500.1~1000.0℃) |
温度ドリフト |
±0.5℃/℃以内(-50.0~-0.1℃)
±0.25℃/℃以内(0.0~500.0℃) |
±0.25℃/℃以内(0.0~500.0℃)
±0.5℃/℃以内(+500.1~1000.0℃) |
応答速度 |
0.4秒以内(95%応答) |
放射率設定 |
出荷時0.95(プログラマーにより0.10~1.00で設定可能) |
アナログ出力 |
4~20mA/負荷インピーダンス300Ω以下
(出力スケール出荷時設定:0~+500℃)
(オプションのプログラマーで、
出力スケールの設定変更可能) |
4~20mA/負荷インピーダンス300Ω以下
(オプションのプログラマーで、
出力スケールの設定変更可能) |
電源電圧 |
DC12~24V |
消費電力 |
40mA以下(ただし、プログラマ未接続時) |
動作温湿度 |
0~+55℃、35~85% |
耐水性 |
IPX2(IEC60259) |
サイズ(W×H×D) |
32×38×53 |
32×38×53mm |
価格 |
¥46,000- |
¥54,400- |
品番 |
WPI-303F |
WPI-303FH |
タイプ |
狭視野測定タイプ |
測定温度範囲 |
-50~+500℃ |
0~+1000℃ |
使用波長範囲 |
8~16μm |
測定精度 |
±(10rdg+0.1%出力レンジ)℃以内
(測定温度-50.0~+0.1℃)
±(2+0.1%出力レンジ)℃以内
(測定温度0~+200.0℃)
±(1%rdg+0.1%出力レンジ)℃以内
(測定温度200.1~500℃) |
±(2+0.1%出力レンジ)℃以内
(測定温度0~+200℃)
±(1%rdg+0.1%出力レンジ)℃以内
(測定温度200.1~1000℃) |
再現性 |
1℃以内 |
+1℃以内 |
温度ドリフト |
±0.5℃/℃以内(-50.0~-0.1℃)
±0.25℃/℃以内(0.0~500.0℃) |
±0.25℃/℃以内(0.0~500.0℃)
±0.5℃/℃以内(+500.1~1000.0℃) |
応答速度 |
0.4秒以内(95%応答) |
放射率設定 |
出荷時0.95(プログラマーにより0.10~1.00で設定可能) |
アナログ出力 |
4~20mA/負荷インピーダンス300Ω以下
(出力スケール出荷時設定:0~+500℃)
(オプションのプログラマーで、
出力スケールの設定変更可能) |
4~20mA/負荷インピーダンス300Ω以下
(オプションのプログラマーで、
出力スケールの設定変更可能) |
電源電圧 |
DC12~24V |
消費電力 |
40mA以下(ただし、プログラマ未接続時) |
動作温湿度 |
0~+55℃、35~85% |
耐水性 |
IPX2(IEC60259) |
サイズ(W×H×D) |
32×38×53mm |
32×38×102mm |
価格 |
¥66,000- |
¥75,400- |
■オプション
●WPI-303シリーズ用設定ユニット
・WPI-303シリーズの温度モニターや放射率、アナログ出力スケールの設定・変更を行います。
・小刻みに温度変化する対象物の測定に必要なスムージングも可能です。
・設定変更プログラマー1台で、生産ラインやチェーン店の店舗等に設置された複数のWPI-303シリーズ、すべての本体設定が行えます。
WPI-303P |
 |
表示分解能 |
1℃ |
表示範囲 |
0~500℃ |
オーバーレンジ |
数値点滅 |
センサー温度範囲外 |
℃点滅 |
測定不能 |
エラー表示(Er) |
表示更新 |
2回/秒 |
機能 |
測定値、設定値の表示 |
MODEキー |
測定値の変更 |
放射率(ε)、測定レンジMAX/MIN、
移動、平均データ数 |
電流出力テスト |
ゼロ出力、フルスケール出力 |
サイズ |
90×68×21mm |
価格 |
¥28,200- |
●センサー電源付デジタルメーターリレー
・センサー電源(DC24V)内蔵により、本機に電源を投入するだけで、さまざまなセンサーを利用することができます。
・警報出力が4点あり、上・下限任意に設定が可能です。
・デジタルスケーリング機能付きで、外部入力不要で、その場で手軽に設定が可能です。
・出力デレー、ヒステリシス機能、Maxホールド、Minホールド機能付きです。
MD7A-410DR |
 |
測定範囲 |
DC1~5V、DC0~5V、DC4~20mA |
精度 |
±(0.1% of rdg + 1digit) |
電源 |
AC100~200V、50/60Hz |
表示 |
0~99999、極性“-”表示 |
分解能 |
1/100000 |
比較出力 |
リレー接点出力
AL1~4 各1a接点、GO 1c接点
接点容量 AC250V 1A 抵抗負荷
DC30V 1A 抵抗負荷 |
センサー
電源 |
電源電圧:DC+24V±5%
出力電流:100mA |
価格 |
¥46,000- |
|
