デジタル微差圧計／品番　WPGC63

【詳細表示】

商品番号

WPGC63

価　格

●コンパレータ出力（外部電源ケーブル装着時）により、確度の高いON、OFF制御が可能です。
●ワンタッチゼロ調
　MODE+▽キーにより、簡単にゼロ調が行えます。
●フィルタ機能
　圧力変動が激しく、表示が読みにくい場合に使用します。
●キーロック機能
　誤動作を避ける為に、キーロックの設定が出来ます。
●ホールド機能
　ピーク値とボトム値を内部メモリに記憶し、表示出来ます。
●メモリ機能
　電源断に対して、主だった設定値を内部メモリで保持します。
●エラー表示機能
　過大圧・ゼロ調範囲外の時にエラーメッセージします。

完売
品番　WPGC63

■仕様

測定流体	乾燥空気、又は腐食性のない気体
取付	壁取付
接続ネジ	G1/8（下面・壁面）
接ガス部材質	シリコン、ABS
差圧レンジ	0～50Pa→0～5kPa ±50Pa→±500Pa
許容最大圧力	50kPa
表示精度	±2.0%F.S.±1digit以下又は±1.0%F.S.±1digit以下（差圧レンジにより異なる）
表示	表示方式　3・1/2桁LCDデジタル表示 LCDアナログバーグラフ表示表示周期　1s
表示単位	Pa（kPa）⇔mmH2O　2単位切換
内臓電源	単3アルカリ電池（LR6）×2本
電池寿命	連続動作　約2年

電源・出力用ケーブル（オプション）装着時	外部電源	24V　DC　5mA　max
	コンパレータ出力	Nチャネルオープンドレイン 30V　DC　80mA　max 応答性：2s以内動作モード：ウインドコンパレータ接断差：1%F.S.固定動作表示：H,L表示
フィルタ機能		1・2・4s（移動平均）
エラー表示機能		過圧力、ゼロ調外
ホールド機能		ピーク値、ボトム値
その他機能		ワンタッチゼロ調、キーロック機能
警報表示		電池電圧低下警報表示
使用温度範囲		0～40℃（凍結なきこと）
使用湿度範囲		35～85%RH（結露なきこと）
保存温度範囲		-10～+50℃（凍結なきこと）
ケース材質		ABS
ケース構造		IP40（屋内仕様）
質量		約130g（電池含む）
付属品		単位銘版（×10、×100、×1000、m/s、m3/min、m3/h）

●差圧レンジ、表示桁、精度及び温度係数

差圧レンジ		LCD表示桁 Pa（kPa）	表示精度	温度係数
0～50Pa	±50Pa	50.0	±（2%F.S.+1digit）	±0.2%F.S./℃ （ゼロ/スパン共）
0～100Pa	±100Pa	100
0～200Pa	±200Pa	200
0～500Pa	±500Pa	500
0～1kPa	×	1.00	±（1%F.S.+1digit）	±0.1%F.S./℃ （ゼロ/スパン共）
0～2kPa	×	2.00
0～5kPa	×	5.00

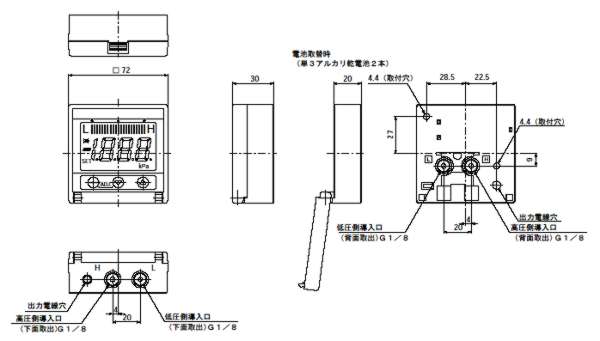

■外形寸法

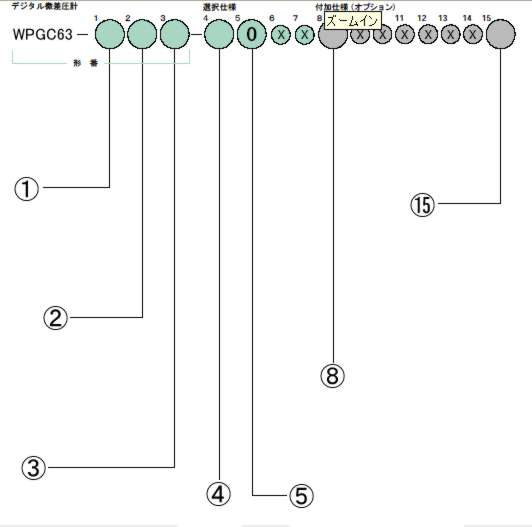

①形式

1	壁取付
2	壁取付用金具付
3	L形金具付

②圧力接続口

1	G1/8（標準）
2	φ5タケノコ（ストレート）
3	φ7タケノコ（ストレート）
4	φ7タケノコ（回転）
5	φ6金属配管用ツギテ
6	Rc1/8変換ツギテ

*2～4の指定については、ビニールチューブ
2m付属します。
③表示

1	差圧表示
2	開平演算表示付

④差圧レンジ

差圧レンジ		LCD表示桁 Pa（kPa）
	連成レンジ	LCD表示桁 Pa（kPa）
0～50Pa	±50Pa	50.0
0～100Pa	±100Pa	100
0～200Pa	±200Pa	200
0～500Pa	±500Pa	500
0～1kPa	×	1.00
0～2kPa	×	2.00
0～5kPa	×	5.00

*連成レンジの場合は、マイナス符号がつきます。
*WPGC63-□□2は、0～50Pa→5kPaまで製作可能、連成不可。
⑤表示精度

0	±（2.0%F.S.+1digit）（±500Pa以下） ±（1.0%F.S.+1digit）（1kPa以上）

⑧電源・出力用ケーブル

0	ナシ（表示のみ）
C	電源・出力用ケーブル

*ケーブル長は標準2mです。
⑮ドキュメント

0	ナシ
1	アリ（ご希望のものを別途ご提示下さい。）提出図、取扱説明書、検査要領書標準成績書（1個1部）トレサビリティ体系図、校正証明書基準器検査成績書、強度計算書、立会検査

運賃、および消費税は、記載価格には、含まれていません。
