ケーブルフロート/品番 WPAMシリーズ |
【詳細表示】
|
商品番号 |
WPAMシリーズ |
価 格
|
|
当シリーズは、油や薬品の混入する排水槽や汚水槽のポンプを自動的に起動・停止させる液面制御スイッチです。
油が多く混入する場合は、ネオプレン(CR)ケーブルとPPフロートのWPAM100シリーズを、薬液が多く混入する場合は、ハイパロン(PHCTF)ケーブルフロートのWPAM120シリーズを、
お使いいただけます。
フロートの内部は6箇所の空気室から構成されるもので、耐衝撃性や耐圧力に優れ、一部の空気室に浸水してもフロート自身は機能する設計になっています。
また、接着剤は一切使用せず熱溶着でフロートを密閉することで、外部からの浸水を防いでいます。検出接点には、超寿命の銀メッキマイクロスイッチを使用しています |

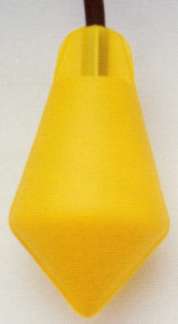

ケーブルフロート
品番 WPAMシリーズ
廃番 |
 |
液面の上下に合わせて、中間ウエイトを支点にフロートが傾きを変えて一定の角度に達すると、内臓ステンレス球が瞬時に移動して、接点が開閉します。
フロート1個で上限下限のON・OFF(供給または排出)制御できます。制御幅は現場で最大3mまで調節することができます。 |
|
■WPAM100シリーズ
 |
汚水や油の混じる排水に
接液部PP、ネオプレンCR
●用途
汚水、清水など
水中ポンプの自動起動・停止
|
 |
 |
 |
WPAM120H 高容量接点
WPAM120M 微小接点 |
制御角度 |
結線 |
|
■WPAM120シリーズ
 |
腐蝕性の排水に最適
接液部ハイパロン
●用途
高濃度塩素
腐蝕性廃液
強酸
|
 |
 |
 |
WPAM100H 高容量接点
WPAM100M 微小接点 |
制御角度 |
結線 |
|
■仕様
品番 |
WPAM100 |
WPAM120 |

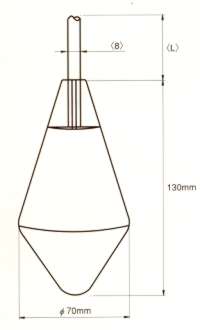

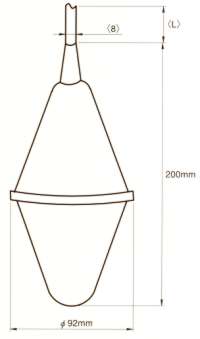

寸法 |
φ70×130 |
φ92×200 |
材質 |
PP |
ハイパロンPHCTF |
芯線 |
3×1.0mm2 |
3×1.0mm2 |
長さ |
5、10、20m |
5、10、20m |
材質 |
ネオプレン CR |
ハイパロンPHCTF |
ウエイト |
PP |
ハイパロンPHCTF |
接点 |
銀メッキマイクロスイッチ、C(黒)、NO(茶)、NC(青) |
定格 |
250V 8A AC/48V 2A DC または 24V 0.1A AC/DC |
耐圧力 |
0.5MPa |
0.5MPa |
温度 |
-10~+85℃ |
-10~+95℃ |
制御幅 |
0.17~1.5m |
0.17~1.5m |
動作角度 |
110° |
120° |
品番 |
ケーブル長 |
ケーブル材質 |
フロート |
価格 |
備考 |
WPAM100-5 |
5m |
ネオプレン |
PP |
廃番 |
これら商品には下記のウエイト
(WPAM100-1・WPAM100-2)が
必要です。 |
WPAM100-10 |
10m |
ネオプレン |
PP |
廃番 |
WPAM100-20 |
20m |
ネオプレン |
PP |
廃番 |
WPAM110-5 |
5m |
ハイパロン |
PP |
廃番 |
WPAM110-10 |
10m |
ハイパロン |
PP |
廃番 |
WPAM110-20 |
20m |
ハイパロン |
PP |
廃番 |
WPAM120-5 |
5m |
ハイパロン |
ハイパロン |
廃番 |
WPAM120-10 |
10m |
ハイパロン |
ハイパロン |
廃番 |
WPAM120-20 |
20m |
ハイパロン |
ハイパロン |
廃番 |
WPAM100-1
(ウエイト) |
× |
圧縮PP |
× |
廃番 |
- |
WPAM100-2
(ウエイト) |
× |
クリップPP |
× |
廃番 |
- |
|
