| ポータブル振動計/品番 STYPE3144/3144A |
【詳細表示】
|
| 商品番号 |
STYPE3144/3144A |
価 格
|
|
|
小型軽量、使いやすさを考慮した振動計です。高精度のデジタル表示で、振動の変化量をカンタンかつ正確に読み取ることができます。またピークホールド機能により、衝撃加速度の測定も可能。段間に内蔵された積分回路で、速度や変位の精密測定もできます。ポータブルの機動性に高精度をプラスしたこの振動計は、各種工作機械・電動機器・コンプレッサ・航空機までの諸試験や品質管理のお役に立ちます。 |
ポータブル振動計
品番 STYPE3144
廃番
品番 STYPE3144A
廃番
後継機種はこちら→M22P-16/M22P-16A |

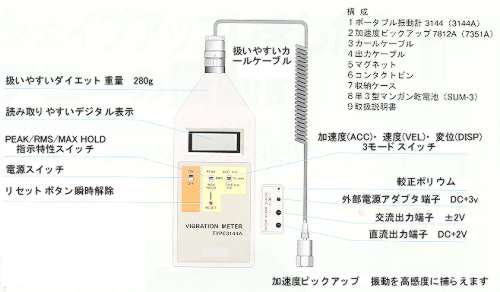

特長
●重量280gのコンパクト設計、出張や現場で威力を発揮
●3144Aはチャージ入力型でケーブル長さに影響されない
●3144Aはローノイズケーブルを使用
-10〜+150℃まで測定可能
●電源は入手容易な汎用タイプ単3乾電池を使用
●測定値の表示は読取りやすいデジタル表示。ピーク値・RMS値の測定ができる。 |
■仕様
| 周波数特性 |
3〜5,000Hz |
| 測定範囲 |
加速度(ACC) |
0.0〜199.9m/s2PEAK(RMS)(3〜5,000Hz) |
| 速度(VEL) |
0.0〜199.9mm/sPEAK(RMS)(10〜5,000Hz) |
| 変位(DISP) |
0.0〜0.99mmPEAK-PEAK(10〜1,000Hz) |
| 指示特性 |
3 1/2桁デジタル液晶表示
PEAK/RMS/MAX HOLD
最大値ホールドリセット時間 1sec |
| 過負荷表示 |
液晶表示にOVER |
| 出力端子 |
2.5mmミニジャック
出力インピーダンス約180Ω |
| 交流出力 |
±2V/フルスケール |
| 直流出力 |
±2V/フルスケール |
| 使用温・湿度範囲 |
-10〜+50℃ 90%以下 |
| 精度 |
±5%以下 |
| 電源 |
単3型乾電池（SUM-3）2個又はACアダプタ連続使用時間 マンガン乾電池 約10h
アルカリ乾電池 約24h |
| 寸法・重量 |
190(W)×80(D)×30(H) 約280g |
■センサ仕様
| |
S3144/7812A |
S3144A/7351A |
| 本体 |
電圧入力 |
チャージ入力 |
| 検出器 |
プリアンプ内蔵型ピックアップ |
電荷型ピックアップ |
| 型式 |
7812A |
7351A |
| 感度 |
3.0mV/m/s2(30mV/G)±10% at100Hz |
5.0pC/m/s2(50pC/G)±10% at 100Hz |
| 横感度 |
5%以下 |
5%以下 |
| 周波数特性 |
1Hz〜8kHz |
1Hz〜8kHz |
| 温度範囲 |
-10〜+60℃ |
-10〜+110℃（カールケーブル）
-10〜+150℃（ローノイズケーブル） |
| 寸法・重量 |
35φ×70 約130g |
13.8φ×25 約32g |
■オプション
| 品名 |
品番 |
価格 |
| ACアダプタ |
SAC1046 |
廃番 |
| 延長プローブ(300mm) |
SNA0134 |
廃番 |
| ローノイズケーブル(3m) |
SBC0062-3 |
廃番 |
| ローノイズケーブル(5m) |
SBC0062-5 |
廃番 |
| ローノイズケーブル(10m) |
SBC0062-10 |
廃番 |
| 中継コネクタ（5個１組） |
SBC0063 |
廃番 |
 |
|
|
 |

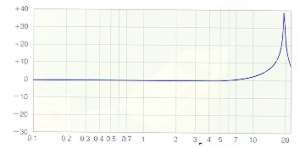

加速度ピックアップ周波数特性
 |
|
