| カード型携帯振動計 /品番 SVM-2001 |
【詳細表示】
|
| 商品番号 |
SVM-2001 |
価 格
|
|
|
小型・軽量、しかも高性能の実力機。
精密診断モデル
SVM-2001Σ（シグマ）
(同時測定・判定基準・ベアリングチェッカー機能・データ保存・PDAアプリケーション・パソコン連携・ユーティリティアプリケーション・バックライト・FFT機能・波形表示)
簡易診断モデル
SVM-2001⊿ （デルタ）
(同時測定・判定基準・ベアリングチェッカー機能・データ保存・PDAアプリケーション・ユーティリティアプリケーション・バックライト) |
カード型携帯振動計
品番 SVM-2001Σ
定価 ￥223,000-
廃番
品番 SVM-2001⊿
定価 ￥173,000-
廃番 |
通常、振動測定では加速度・速度・変位という「振幅」とRMS、PEAK等の「モード」を測定前に設定する必要があります。測定回数が多くなると、設定の手間は増すばかり…。
しかし、１度の設定でRMS、PEAK、C･F（波高率）を同時に測定することができ、また加速度・速度・変位・H関数という振幅も同時測定が可能。だから1回の測定で最大12種類のデータが採取できます。測定回数も設定の手間も少なくなり、測定作業が大幅に効率化されます。 |
FFT機能
1600ライン高分解能を実現
従来、振動の原因を解析するためには、振動計にFFTアナライザーを接続して周波数分析を行わねばなりませんでした。
そこで、FFT機能を標準搭載。しかも1600ラインという高分解能を備えており、よく使用される1000 Hzレンジであれば△が0.625
Hzと、まさに十二分の能力を発揮します。また、周波数とレベルを高い順に「ベスト5」まで表示することもできます。さらに、電圧値ではなく直接振動レベル単位で読めるのも、大きな特長の一つです。 |
|
|
3種類のセンサーがすべてに対応
振動測定では、測定する振動の周波数によって、異なるセンサー原理の振動計を使い分ける必要がありました。
しかし、1台のユニットで圧電加速度型、動電速度型、ピエゾ抵抗式の代表的な３種類のセンサーすべてを接続できるようになっています。例えば、回転機械用に購入した振動計では床振動を測定することができず、別の振動計を購入する必要がありましたが、カードバイブロならセンサーを追加するだけで測定可能。操作性も統一されスムースに測定することができます。 |
|
|

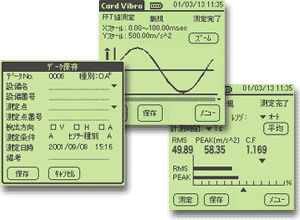

波形表示
波形の表示・保存・再生が可能
うなりがある振動などでは、振動値だけではなく、波形と照合しながら状況判断をせねばばらないケースも少なくありません。
波形の表示・保存・再生機能を備えているので、波形確認も思いのまま。また標準搭載のトリガ機能を使用すれば、設定するレベル以上の振動があると、波形測定を自動的に開始することができます。この機能を使えば、プレス機の振動などの衝撃波を、波形で確認することもできます。 |
|
|
ベアリングチェッカー機能
自分の耳でもチェックできる
ベアリングのコンデションチェックには、しばしば"聴音棒"が使われますが、振動音はモノの状態を知るうえで重要な判断材料となります。測定中の振動音の出力機構を「ベアリングチェッカー」と呼ぶのはこのためです。振動測定をしながら音を聞くことによって、音色による感覚的な判断と客観的な振動データを対比させ、より確かな診断が行えるわけです。
ベアリングチェッカー機能を標準搭載。ヘッドフォンを接続すれば測定中の音も聞くことができます。 |
|
|
計測データの保存が容易
「電子手帳」とも呼ばれるPDAを使った振動計なので、データを記録・保存するのはお手のものです。振動測定を行った現場で簡単に結果を記録できるので、入力ミスや転記ミスがなくなると同時に、作業性も向上します。
測定データの保存は振動計を使用する人々が日常的に最も必要とする機能です。振動レベル・波形・FFTの測定結果すべてを瞬時に記録することができ、データの信頼性も高めます。 |
|
|
パソコンとのデータ交換が可能
保存したデータはパソコンへ簡単に転送することができます。
パソコン側の専用ソフト（オプション）を用意し、『Visor』の標準付属品であるクレドールにセットしてボタンを押すだけで、データをCSV形式でパソコンに転送・保存することができます。パソコンに保存されたデータは、「EXCEL」などの市販のアプリケーションを使って自由に加工することができるので、測定結果をまとめたり、作業報告書などを作成する場合にも便利です。 |
|
|
PDAアプリケーションと併用が可能
例えば、定期的に振動測定を行う場合、『Visor』の基本機能にある「スケジュール管理」に測定予定日時を登録しておけば、測定のし忘れを防ぐことができます。また、測定中に気になることがあれば、「メモ帳」を立ち上げ、その場で記録することもできます。
むろん、これらのデータもパソコンとシンクロナイズ（相互に整合を取ること）できるので、データ整理や報告にも威力を発揮。振動計の枠を超えた、充実した機能を実現しています。 |
|
|
一般機能・性能仕様
| 使用電源 |
単4型乾電池×3個 |
| 使用温度範囲 |
0℃～＋45℃ |
| 使用湿度範囲 |
30～90％RH 結露無き事 |
| 質量 |
約50g |
| 寸法 |
高さ83.24×横幅55.43×奥行き34.64(mm) |
| 形状 |
SpringboaroTM準拠、カード型 |
| 色 |
黒色 |
| 生波形出力 |
2.5φ超ミニジャック出力端子、センサー入力信号出力 |
| 再生波形出力 |
2.5φ超ミニジャック出力端子、再生波形出力 |
| センサー入力端子 |
専用8ピンモジュラージャック |
|
計測部機能・性能仕様
| 型名 |
SVM-2001Σ
SVM-2001⊿ |
| サンプリング |
加速度(含むH関数、B、E)は76.8kHz、速度・変位は、19.2kHz |
| 振動レベル(OA値)測定 |
個別/同時測定を選択可能 |
| 異常判定機能 |
振動シビアリティ規格による異常判定（ISO・10816[B・0906]規格）
IMD基準による異常判定 |
| 波形測定機能 |
測定時間=0.1、0.2、0.5、1、2、5s
トリガー機能（レンジ[FSに対する%]指定）
波形再生機能（測定条件 加速度のみ） |
| FFT測定機能 |
分析ライン数=400、800、1600
トリガー機能（レンジ[FSに対する%]指定）
卓越周波数成分ベスト5表示機能 |
| データ保存 |
計測値に、設備名、設備番号、測定点名、測定点番号、検出方向、備考、
測定日時、測定条件などの情報を付加して保存可能
振動レベル：1000点
波形：2000kB
FFT：200点 |
|
圧電式加速度型ピックアップ（VP-2001A）仕様〔標準〕
| 分類 |
モード |
仕様値 |
モードの種類 振動数範囲
（フィルタ） |
加速度：A |
10～10kHz |
| 速度：V |
10～1kHz |
| 変位：D |
10～150Hz |
| H関数：H |
DC～1kHz 2k～15kHzのエンペローブ検波 |
| 加速度：B |
7k～20kHz |
| レンジ |
加速度A
H関数
加速度
(m/s2) |
3レンジ、レンジ誤差±1%以内 |
| 0～5(mm/s) |
| 0～50(mm/s) |
| 0～500(mm/s) |
| 固定又はオートレンジ |
| 速度V(mm/s) |
3レンジ、レンジ誤差±1%以内 |
| 0～5(mm/s) |
| 0～50(mm/s) |
| 0～500(mm/s) |
| 固定又はオートレンジ |
| 変位D(mmp-p) |
3レンジ、レンジ誤差±1%以内 |
| 0～0.1(mmp-p) |
| 0～1(mmp-p) |
| 0～10(mmp-p) |
| 固定又はオートレンジ |
|
動電式速度型ピックアップ（VP-2001Ｖ）仕様〔オプション〕
| 分類 |
モード |
仕様値 |
| モードの種類 振動数範囲（フィルタ） |
速度：V |
10～1kHz |
| 変位：D |
10～500Hz |
| レンジ |
速度V(mm/s) |
3レンジ、レンジ誤差±1%以内 |
| 0～1(mm/s) |
| 0～10(mm/s) |
| 0～100(mm/s) |
| 固定又はオートレンジ |
| 変位D(μmmp-p) |
3レンジ、レンジ誤差±1%以内 |
| 0～10(μmmp-p) |
| 0～100(μmmp-p) |
| 0～1000(μmmp-p) |
| 固定又はオートレンジ |
|
付属品
| 品名 |
型名 |
備考 |
| 圧電式加速度型ピックアップ |
VP-2001A |
直出しケーブル、プラグ付 |
| ピックアップ用プローブ |
VB-2001 |
プローブ長さ、55mm |
| 電池 |
単4アルカリ電池 |
カードバイブロ用、単4電池3個を使用 |
| 収納ケース |
C-2001 |
|
| 取扱説明書 |
IM-2001 |
|
|

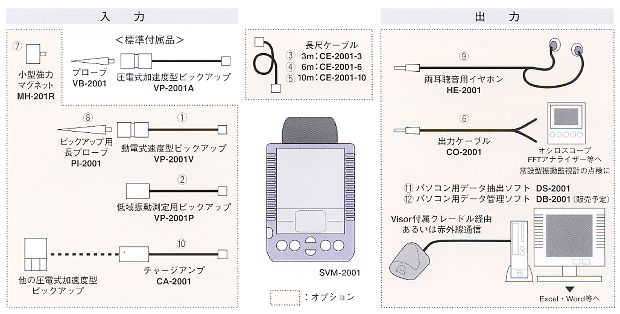

●システム構成
 |
●オプション
|
|
| 品名 |
型名 |
備考 |
| ①動電式速度型ピックアップ |
VP-2001V |
直出しケーブル1.5m、プラグ付 |
| ②低域振動測定用ピックアップ |
VP-2001P |
ピエゾ抵抗式 |
| ③長尺ケーブル3m |
CE-2001-3 |
ピックアップ延長ケーブル、両端コネクタ付 3m |
| ④長尺ケーブル6m |
CE-2001-6 |
ピックアップ延長ケーブル、両端コネクタ付 6m |
| ⑤長尺ケーブル10m |
CE-2001-10 |
ピックアップ延長ケーブル、両端コネクタ付 10m |
| ⑥出力ケーブル |
CO-2001 |
長さ 1.2m |
| ⑦小型強力マグネット |
MH-201R |
小型強力、圧電式加速度PU、動電式速度型PU兼用 |
| ⑧ピックアップ用長プローブ |
PI-2001 |
プローブ長さ 185mm |
| ⑨両耳聴音用イヤホン |
HE-2001 |
SVP-2001と併用して使用、2.5φ超ミニプラグ付属 |
| ⑩チャージアンプ |
CA-2001 |
|
| ⑪パソコン用データ抽出ソフト |
DS-2001 |
保存データをCSV形式で抽出 |
| ⑫パソコン用データ管理ソフト |
DB-2001 |
（販売予定） |
⑬振動数特性カスタマイズ（信号変換カード）
品番 SHC-2001 |
お打ち合わせの上、特別仕様で提供することが可能 |
|
|
|
