MITSUBISHI　トップランニング無軌条形クレーンサドル／品番 ST-D-Uシリーズ		【詳細表示】
商品番号	ST-D-Uシリーズ	価　格
	●従来の鉄車輪に比較して、走行中の振動が大幅に減少し、騒音も低下します。 ●ウレタンゴムタイヤの為、車輪のスリップがほとんどなく蛇行が軽減されます。 ●建屋のランウェイをそのまま走行路として利用でき、レール工事が不要となります。	MITSUBISHI トップランニング無軌条形クレーンサドル 品番　ST-D-Uシリーズ 廃番

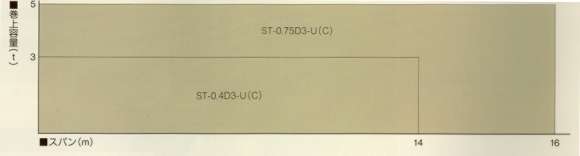

■サドルの選定表 ●備考 �@緩起動、緩停止特性を特にご希望の場合はカップリング付（C）をお奨めします。 �Aモータ出力は走行抵抗25〜35kg/tで算出下さい。 �B最大輪重近くの荷重を吊ったまま長時間（８時間以上）一定位置で停止させないで下さい。 ■据付要領 ●走行レール（ランウェイ）幅：150〜200�o無段階調節 既設の建屋等でスパン誤差が大きく調整不可能な場合は溝形鋼（チャンネル）（150×75）を使用し、 下図を参考に施工して下さい。 ●走行レール縦目部の食い違い ●走行レール転動面はアースローラー付の為、塗装しないで下さい。 ■外形寸法 外形寸法（�o） A B C φD E F G H J K L M N ST-0.4D3-U 1818 1350 437 220 9 50 144.5 100 170 299 150 54 35 ST-0.4D3-UC 559 ST-0.75D3-U 2324 1800 484 310 12 100 212 125 205 389 200 74 55 ST-0.75D3-UC 603 外形寸法（�o） P R S T U V W X Y 概略質量 （kg） ST-0.4D3-U 135 75 300 6.5 149 320 250 × φ152 120×2 ST-0.4D3-UC 130×2 ST-0.75D3-U 155 80 380 7.5 177 365 300 135 φ194 200×2 ST-0.75D3-UC 210×2 ■サドル全体図 ■仕様 品番 容量×スパン （t）×（m） サドル1個の 最大受け荷重 （t） モータ容量 （kW） 電流値（A） 50/60Hz 走行速度 （m/min） 電源 ST-0.4D3-U 3×12 4.6 0.4×2 （3.0/2.4）×2 21（50Hz） /25（60Hz） 200V 50/60Hz 220V 60Hz ST-0.4D3-UC ST-0.75D3-U 5×16 8.2 0.75×2 （4.5/3.8）×2 ST-0.75D3-UC 品番 定格 車輪径 （�o） 最大輪重 （t） 適用レール （kg） 概要質量 （kg） ST-0.4D3-U 25%ED 150回/時 φ220 2.3 150〜200 120×2 ST-0.4D3-UC 130×2 ST-0.75D3-U φ310 4.1 200×2 ST-0.75D3-UC 210×2 *保護構造：屋内計 *塗装色：サドルフレーム部は錆止塗装・減速モータ部共に錆止塗装（グレー）

運賃、および消費税は、記載価格には、含まれていません。
