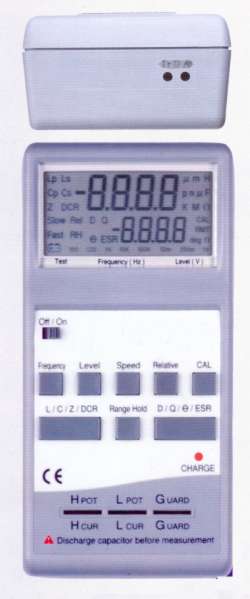

携帯LCRメータ／品番　SKS480D/490D		【詳細表示】
商品番号	SKS480D/490D	価　格
	・10KHz、100KHzまで測定条件を拡大 ・4端子測定法を採用 ・豊富な測定パラメータ、 ・携帯に便利な470ｇのコンパクトタイプ	携帯LCRメータ 品番　SKS480D 廃番
■特長 ●デュアル表示 60㎜×40㎜　LCD測定値と測定条件の表示 ●測定周波数 希望の周波数の選択 ●測定パラメータ 希望のテスト・パラメータと回路モードの選択 ●4端子測定法 テストリードの測定影響の抑制 ●赤外線ポート PCなどの端末機との通信の簡便化 ●測定速度 測定速度の選択 ●相対モード 基準値に対する偏差測定が可能 ●校正 オープン/ショートの校正機能 ●レンジ・ホールド ●テストソケットに差込直接測定 リード線がある被測定物の測定が非常に容易 ■機能 ●ESR測定 現在電源の設計において、周波数を高くする傾向にあります。その為、コンデンサーのESR（等価直列抵抗）は、効率とパフォーマンスを決定する基本要因になります。SKS480D/490Dの特長として、ESR測定が非常に簡単でスピィーディーであることが挙げられます。 ●赤外線ポート SKS480D/490Dは、赤外線ポートを備えているため、パソコンへのデータ通信が容易です。リモート・コントロール・コマンド（RCC）を使用すれば、パソコンと本計測器はオートマチックLCRテストシステムのようになり、自動測定が簡単に実現します。この機能は特に自動Q,A及びI,Q,Cの測定に効果を発揮します。 ●面実装チップ部品（SMD）の測定 ほとんどの面実装チップ部品は、小さくリード線が無いため一般部品に比べ測定が困難です。TL08A　SMDテスト・プローブ（別売品）は、チップ部品をはさむだけで容易に測定できます。またこの独自設定のSMDテスト・プローブはリード線が短すぎてテスト・ソケットに差し込めない一般部品の測定にも大変便利です。 ●オープン・ショート校正 LCRデータにおいていかなる場合もオープンもしくはショート校正の後に測定することが重要なプロセスです。特にテスト周波数とテストレベルを変更した場合には重要です。そのため速やかな校正が要求されます。SKS480D/490Dはいかなる周波数とレベル時においても、わずか10秒程度で校正を実現させます。 ●トランスフォーマーの測定 xDSLトランスフォーマーの品質チェックは周波数10KHzで一次インダクタンスの測定により、又はカップリング・キャパシタンスの測定により判断可能です。あるいは周波数100KHzの小電圧で漏洩インダクタンスの測定により判断可能です。その他、本測定器のDCR測定機能を使いトランスフォーマーの一次、二次DCレジスタンスの測定により判断可能です。 　 ■測定機能 測定パラメータ Z インピーダンス L インダクタンス C キャパシタンス DCR DC抵抗 ESR 等価直列抵抗 D 損失計数 Q 品質計数 Θ 位相角 表示の組合せ 直列モード Z-Q/Cs-D/Cs-Q/Cs-ESR/Ls-D/Ls-Q/Ls-ESR 並列モード Cp-D/Cp-Q/Lp-D/Lp-Q 基本精度 0.2% オートレンジとレンジ・ホールド × 相対モード 偏差値の測定 オープン・ショートの校正 × RS232C 赤外線通信 ■テスト条件 周波数 100Hz/120Hz/1KHz/10KHz/100KHz（SKS490Dのみ） レベル 1Vrms/250mVrms/50mVrms/1VDC（DCRのみ） 出力インピーダンス 100Ω±5% ■LCD表示レンジ パラメータ レンジ Z 0.000Ω　　to　9999MΩ L 0.000μH　to　9999H C 0.000pF　　to　9999F DCR 0.000Ω　　to　9999MΩ ESR 0.000Ω　　to　9999Ω D 0.000　　　to　9999 Q 0.000　　　to　9999 Θ -180.0°　to　180.0° ■精度（Ae） 　 20M～10M （Ω） 10M～1M （Ω） １Ｍ～100K （Ω） 100K～10 （Ω） 10～1 （Ω） 1～0.1 （Ω） DCR 2%±1* 1%±1 0.5%±1 0.2%±1 0.5%±1 1%±1* 100Hz 120Hz 1KHz 10KHz 5%±1* 2%±1 100KHz （SKS490D） NA 5%±1* 2%±1 0.4%±1 2%±1 5%±1* 註 1、テストレベルを1Vrmsに設定した場合、この精度を適用します 2、テストレベルを250mVrmsに設定した場合、Aeに1.25を乗じます 3、テストレベルを50mVrmsに設定した場合、Aeに1.50を乗じます 4、LとCを測定する時は、Dx>0.1であればAeに√1+Dx2を乗じます *　テストレベルを50mVに設定した場合、Aeは規定しない（Not　available） ■D精度 DAe=±Ae/100 Dx（測定されたD値）≦0.1の時、精度を適用します Dx>0.1の時はDxに（1+Dx）を乗じます ■Q精度 QAe=±（Qx2De）/（1±QxDe） Qx 測定されたQ値 De 相対D精度 Qx De<1の時、精度を適用します ■Θ精度 ΘAe=180/π・Ae/100 ■測定速度 ファスト 4.5回/sec． スロー 2.5回/sec． ■共通 使用温度 0～40℃ 保管温度 -20～70℃ 相対湿度 85%以下 バッテリーの種類 2AAサイズNi-Mh又は単三アルカリ×2個 バッテリーチャージ 約150mAの定電流 バッテリーの動作時間 標準2.5時間 ACアダプター INPUT 100V　AC　50/60Hz OUTPUT 6V　DC ローバッテリー警告 2.2V以下 寸法 約174（長）×86（幅）×48（厚）㎜ 重量 約470ｇ 品　　番 品　　名 測定 SKS480D 携帯型LCRメーター MAX10KHz SKS490D 携帯型LCRメーター MAX100KHz ■付属品とオプション 品番/品名 No. 備考 取扱説明書×1冊 - 付属品 2AAサイズNi-Mh充電バッテリー×2ヶ ① ショートバー×1ヶ ② ACアダプター×1ヶ ③ TL08A SMDテスト・プローブ ④ オプション TL08B 4-ワイヤ・テストクリップ ⑤ TL08C ケルビンクリップ ⑥ TL08D 携帯用ケース ⑦ TL08-AD PC赤外線アダプターセット -

運賃、および消費税は、記載価格には、含まれていません。
