電動リフト/品番 S901A-27/34/52詳細

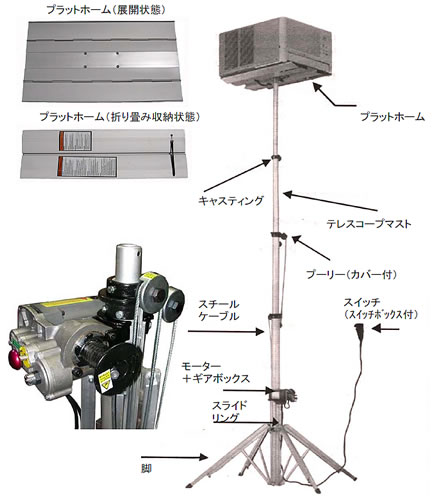

■各部の名称


■各パーツの機能
1 ボディ アルミ製の粗品
2 モーターとトランスミッション 上昇と下降

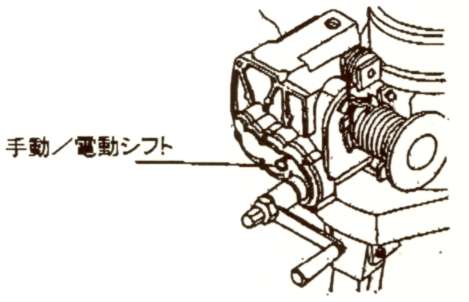

3 手動/電動シフト 電動時、モーターの回転を伝えるためにシフトを引いてください(約15o出る)
手動時、モーターに回転を伝えないようにシフトを押し、手動ハンドルを取付けてください。※1
4 手動操作アングル 手動時/電動時はシフトを押込んでおき、それからハンドルを取付けてください。
5 手動用ハンドル 手動用ハンドル
6 可動リング 三脚を開くためにリングを押し、ネジで固定する。
@可動リングを押し下げる。
Aネジで三脚を固定する。
7 上昇・下降リフト ハンドルボックスに示されています。

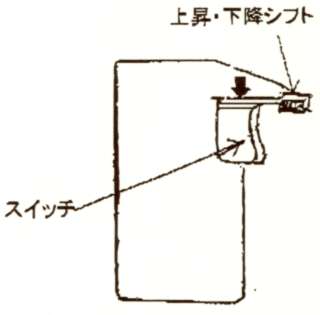

左側側が上昇、右側側が下降、上昇させる時はシフトを左側に。下降させる時はシフトを右側にしてください。※2
8 スイッチ スピードを早くする時は、深く押してください。
9 電源コード ソケットが定格電圧であるか調べてください。

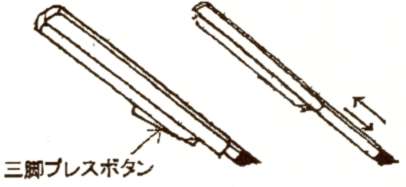

10 三脚 自由に調整するために三脚プレスボタン12を押してください。
11 延長スタンド 先に10で三脚の案内をしました。
12 三脚プレスボタン S901A-27につきましては三脚プレスボタンがついていません。
13 フットサポート 三脚を支えます。
14 据付リング ボディを三脚に固定します。
15 スチールロープローラー 7「上昇・下降リフト」をご確認ください。
16 スチールワイヤー
17 プーリー スチールワイヤーを駆動するためのもの
18 荷台 バランスを保ち落下をふせぎます。
19 プラットホーム取付ネジ 揺れを防ぎます。
20 取出固定シャフト 窓用エアコンに有効です。

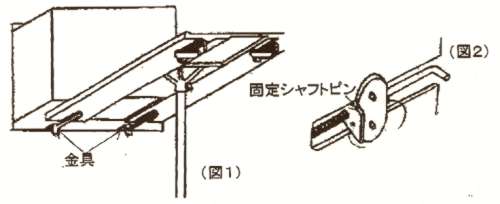

デモンストレーションと同様にエアコンの取付時目的の高さに着くと、窓に向かって固定シャフトを引き出し、(図1)のように金具をかけ、商品を押し入れます。※3
21 固定シャフトピン ※3の図2に示しています。シャフトを引き戻すために親指と人差し指で押してください。
22 荷台ハンドル 荷台を運ぶための取っ手です。
※1:潤滑を保つために注油を行ってください。下図のように使用
電動の時は、ヤットコでシャフトを引き、手動の時は、シャフトを押し入れる(動かしにくい時は瞬間、電動スイッチを入れる)

※2:機械が最後まで降下した時は、シフトを上昇の位置にして、ロープがもつれるのを防ぎます

※3:使用後は降下する前にシャフトを引き戻します。シャフトを引き戻すために親指と人差し指でピンを押して解除し(図2)、シャフトを引き戻します。

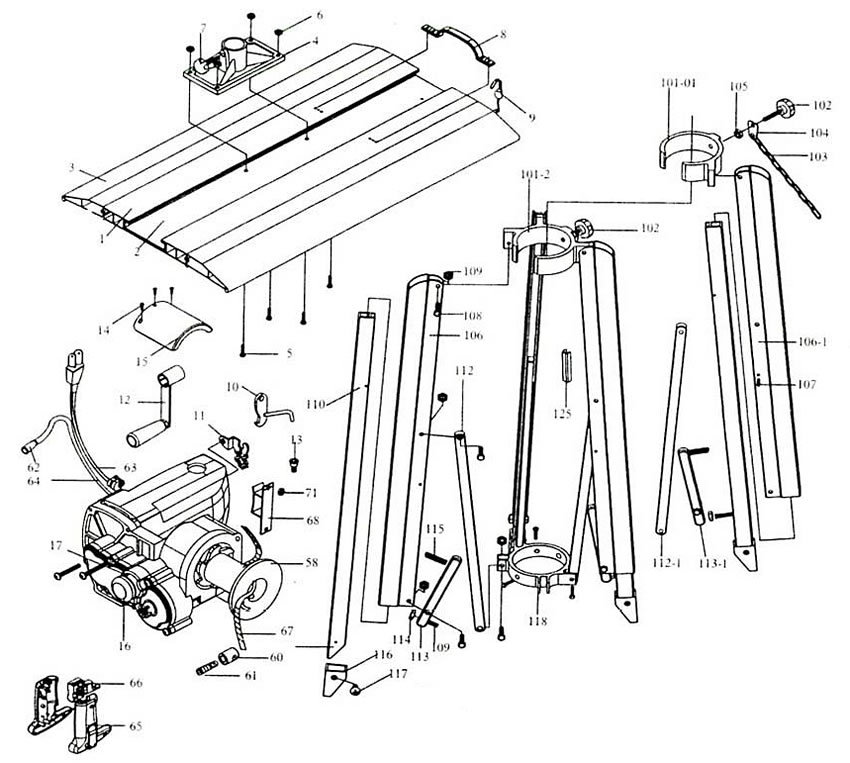

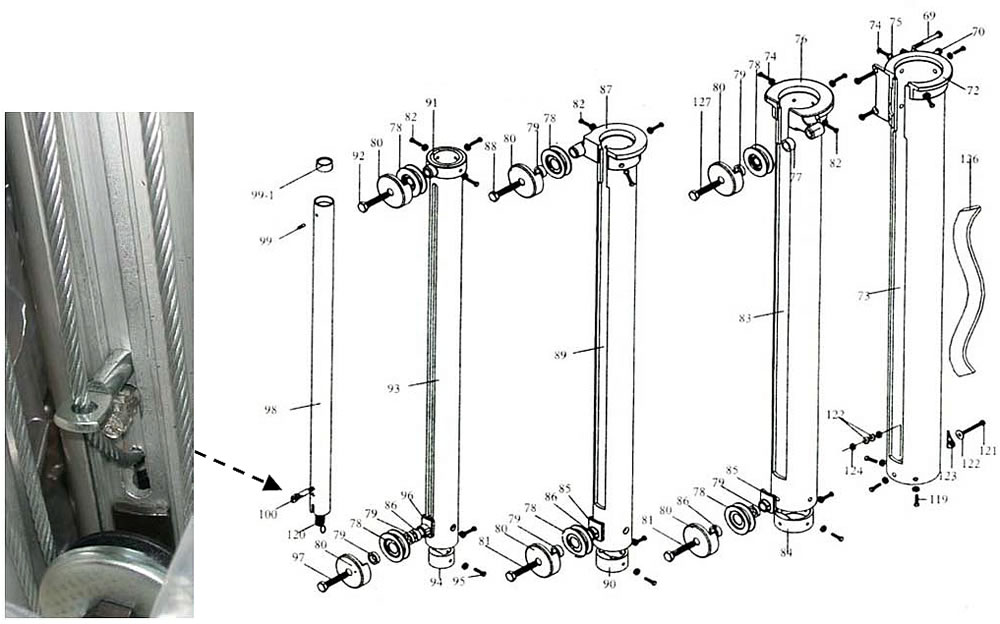

■部品
